Acerca del Depósito Horizontal

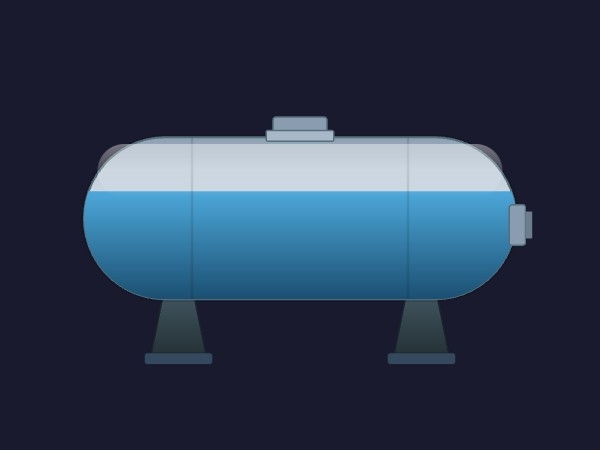

El Depósito Horizontal es un componente Dynamic SVG de alta fidelidad diseñado para la visualización profesional en SCADA y HMI. Presenta una estética metálica realista de acero cepillado con degradados lineales de múltiples paradas que simulan una superficie cilíndrica, ofreciendo una representación moderna e intuitiva de los activos de almacenamiento industrial. Este componente está diseñado para proporcionar a los operadores una vista clara y de alto contraste de los niveles de proceso dentro de un depósito horizontal, completo con soportes de silleta integrados y accesorios mecánicos opcionales.
Características principales
- Visualización dinámica del nivel: monitorización del nivel de líquido en tiempo real con una ruta de recorte precisa que garantiza que el llenado permanezca perfectamente contenido dentro del perfil curvado del depósito.
- Estética industrial: utiliza un degradado metálico de 5 paradas y brillos especulares para crear un efecto de profundidad 3D adecuado para paneles de control de alta gama.
- Integración flexible: totalmente compatible con WinCC Unified y WinCC V8, lo que permite un despliegue fluido mediante arrastrar y soltar.
- Rendimiento optimizado: la arquitectura ligera SVG garantiza un renderizado fluido incluso en paneles HMI con recursos limitados.
Personalización
El Depósito Horizontal ofrece cinco propiedades específicas para una integración profunda con sus datos de proceso. Utilice FillLevel para mapear los sensores de nivel PLC (0–100 %) al llenado visual. Personalice LiquidColor para representar diferentes medios como agua, aceite o productos químicos. Las propiedades BasicColor y SaddleColor le permiten adaptar el depósito y sus soportes al estilo corporativo o a tipos de materiales específicos. Además, la propiedad booleana ShowFittings activa o desactiva la visibilidad de las escotillas de acceso y las bridas de tuberías para una vista más limpia o más detallada.
Casos de uso
Este componente es ideal para plantas de procesamiento químico, monitorización de almacenamiento de combustible, instalaciones de tratamiento de agua y líneas de producción de alimentos y bebidas donde se utiliza almacenamiento cilíndrico horizontal.
Compatibilidad
Totalmente optimizado para WinCC Unified y WinCC V8. El componente admite enlace directo de tags para todas las propiedades dinámicas, sin necesidad de scripting personalizado para operaciones estándar.
