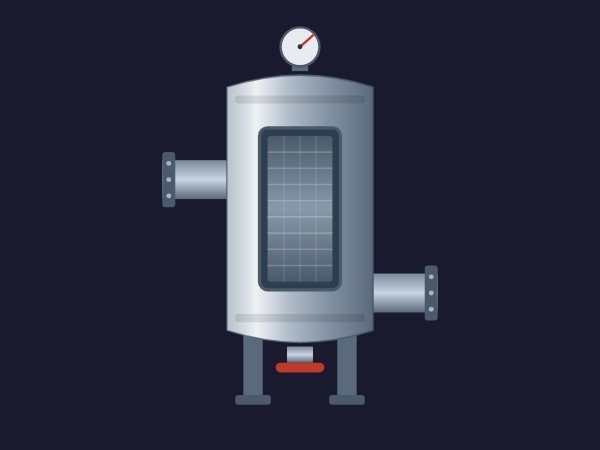

Filtro Industrial | Dynamic SVG | WinCC Unified y V8

Dynamic SVG

Acerca del Filtro Industrial

Filtro Industrial es un Dynamic SVG versátil diseñado para aplicaciones de SCADA y HMI de alta gama. Este componente ofrece una representación clara y basada en vectores de unidades de filtración industrial, lo que permite a los ingenieros visualizar procesos complejos dentro de los entornos WinCC Unified y WinCC V8.

Características Principales

• Precisión Vectorial: gráficos escalables que mantienen la claridad en cualquier resolución.
• Visualización Interna Dinámica: incluye una vista en corte especializada para supervisar los componentes internos.
• Integración Perfecta: la animación basada en propiedades permite la vinculación directa a tags PLC sin necesidad de scripting personalizado.

Personalización

El Filtro Industrial ofrece 6 propiedades diferenciadas para una personalización profunda que se ajuste a los requisitos específicos de su proceso:

• BasicColor: define el color principal del cuerpo para que coincida con los estándares corporativos o con los tipos de material.
• PipeColor: controla el relleno del conjunto de entrada para la identificación del fluido.
• MeshLevel: ajusta dinámicamente la transformación de la malla interna para representar el nivel de obstrucción o el estado.
• MeshColor: modifica el relleno de la malla interna para una mayor claridad visual.
• ShowCutaway: alterna la visibilidad de los componentes internos para pantallas de mantenimiento o de visión general.
• LegColor: personaliza el relleno de las patas de soporte para adaptarlo al tema de fondo.

Casos de Uso

Perfecto para plantas de purificación de agua, líneas de fabricación de productos químicos e instalaciones de procesamiento de alimentos y bebidas, donde el estado de la filtración en tiempo real y la salud de la malla interna son críticos para la eficiencia operativa.

Compatibilidad

Totalmente compatible con Siemens WinCC Unified y WinCC V8. Simplemente importe el SVG en su biblioteca y arrástrelo a su pantalla HMI para comenzar la configuración.

⚠️ Generado por IA: Este dynamic SVG fue generado automáticamente mediante IA. Por favor, pruebe y valide todos los comportamientos visuales antes de implementarlo en entornos de producción.

⚠️ Generado por IA: Este dynamic svg fue generado automáticamente mediante tecnología de IA. Puede contener errores o comportamientos inesperados. Los usuarios son responsables de probarlo y validarlo antes de usarlo en entornos de producción.
