Custom Web Control
Acerca de la Tarjeta KPI con gráfico de líneas

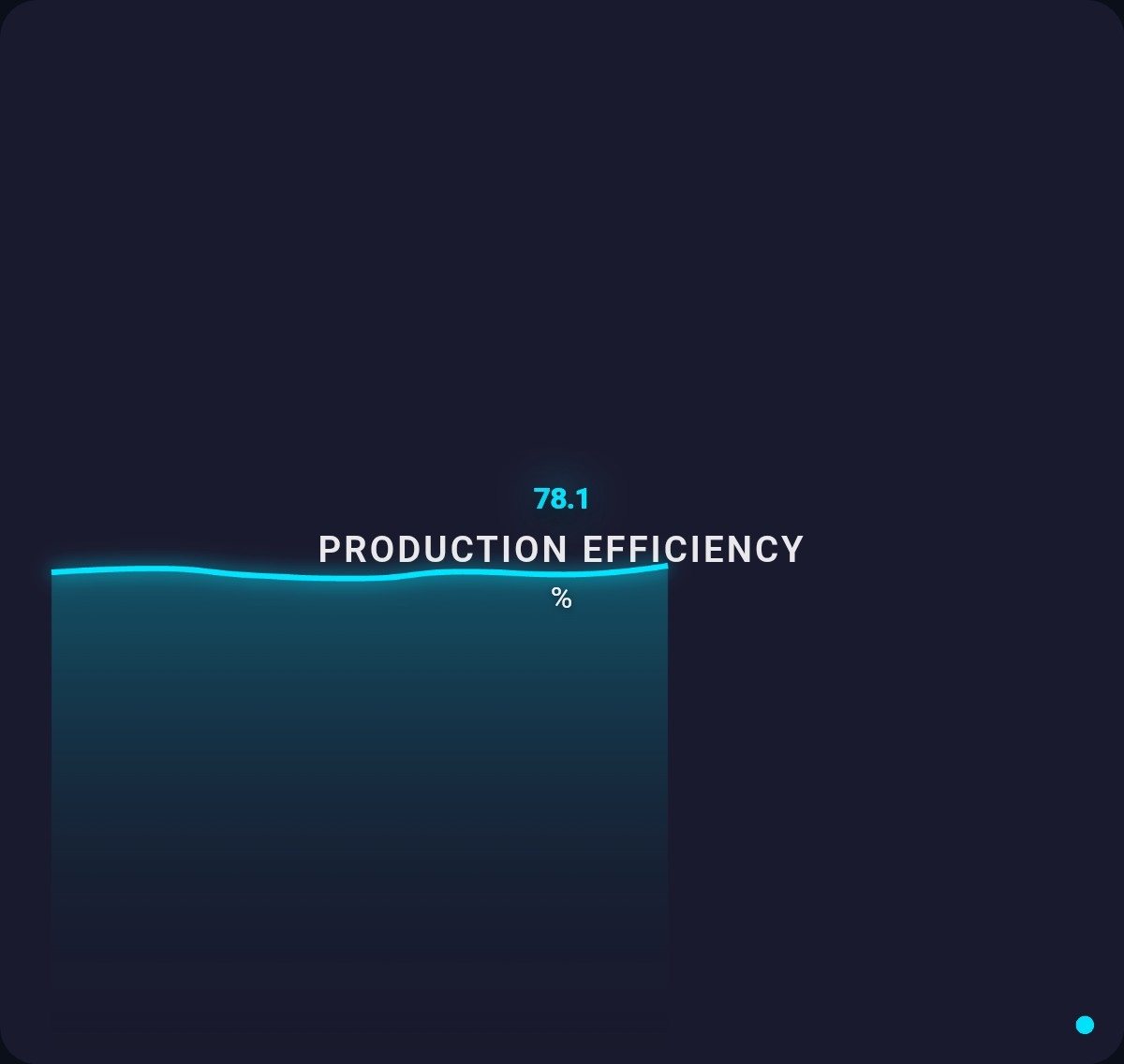

La Tarjeta KPI con gráfico de líneas es un Custom Web Control de alto rendimiento diseñado para aplicaciones industriales SCADA y HMI. Este componente proporciona una interfaz de datos de alta visibilidad que muestra un valor numérico principal superpuesto a una tendencia en minigráfico de fondo, lo que permite a los operadores supervisar de un vistazo tanto los valores instantáneos como el comportamiento histórico del proceso. Es totalmente compatible con WinCC Unified (TIA Portal) y WinCC V8, ofreciendo una integración perfecta en los cuadros de mando industriales modernos.
Características principales
- Visualización dinámica de tendencias: El minigráfico de fondo se actualiza automáticamente cuando cambia el currentValue, proporcionando un contexto inmediato sobre las fluctuaciones del proceso.
- Alertas inteligentes: Incluye un sistema integrado de monitorización de threshold que activa el evento ThresholdExceeded y cambia dinámicamente la interfaz de themeColor a alertColor para una notificación visual instantánea.
- Gestión de datos: Controle la granularidad de su histórico con la propiedad maxPoints y utilice el método resetTrend para vaciar el búfer durante los cambios de proceso.
- Visualización de precisión: Personalice la salida numérica con la propiedad decimalPlaces para garantizar que los datos se presenten con la precisión de ingeniería requerida.
Personalización
El control ofrece 10 propiedades configurables para una flexibilidad total. Los ingenieros pueden definir el label y la unit para una identificación clara, alternar el booleano showTrend para simplificar la vista y ajustar el backgroundColor para adaptarlo a los estándares de diseño corporativos. Todas las propiedades se pueden vincular a variables del PLC para una respuesta en tiempo real.
Casos de uso
Este control es ideal para monitorizar variables de proceso críticas, como la velocidad del motor, el nivel de los depósitos o la presión en tuberías, donde tanto el estado actual como la tendencia reciente son vitales para la toma de decisiones operativas. Es perfectamente adecuado para cuadros de mando centralizados en salas de control y paneles de operador locales.
Compatibilidad
Funciona con WinCC Unified (TIA Portal) y WinCC V8. El control admite el manejo estándar de eventos, como CardClicked para la navegación en profundidad.
💡 Recordatorio sobre TIA Portal: Recuerde desactivar la opción "Read only" en TIA Portal al vincular una variable a una propiedad que necesite ser escrita desde el Custom Web Control. Si no lo hace, el CWC solo podrá leer las variables HMI y no podrá escribir en ellas.
⚠️ Generado por IA: Este custom web control se generó automáticamente mediante IA. Por favor, pruébelo y valídelo antes de implementarlo en entornos de producción.
