Dynamic SVG

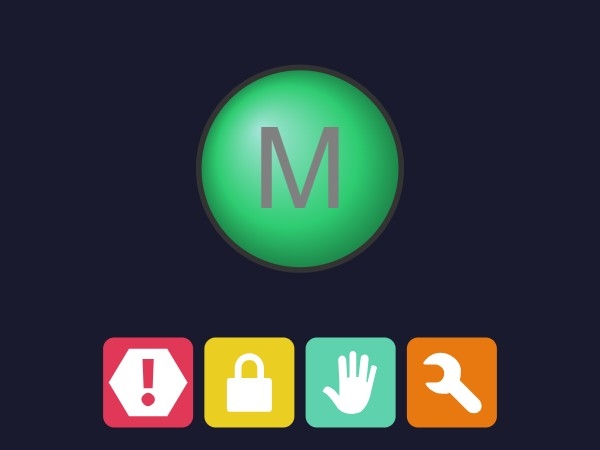

Acerca de Símbolo de Motor
El Símbolo de Motor es un Dynamic SVG de alto rendimiento diseñado específicamente para entornos industriales modernos de SCADA y HMI. Proporciona una representación clara y de alta fidelidad de un motor mediante un diseño circular estandarizado con un identificador «M» centrado. Este control está diseñado para proporcionar información visual inmediata sobre el estado del equipo mediante un domo dinámico que cambia de color y una barra de estado integrada de alta densidad, lo que garantiza que los operarios puedan evaluar el estado de la máquina de un vistazo.
Características principales
- Visualización dinámica del estado: La propiedad MotorState permite que el indicador central cambie entre un estado detenido en gris pizarra y un vibrante estado en funcionamiento en verde esmeralda.
- Barra de estado integrada: Dispone de cuatro ranuras dedicadas a indicadores operativos críticos, como los estados de Mantenimiento, Alarma, Manual e Interbloqueo.
- Gráficos de alta fidelidad: Utiliza degradados radiales y lineales de alta calidad para ofrecer un aspecto metálico y tridimensional que se mantiene nítido a cualquier escala.
- Enlace directo con tags: Todas las propiedades 10 están totalmente expuestas para una integración perfecta con los tags PLC en el entorno TIA Portal.
Personalización
Los ingenieros pueden personalizar por completo el comportamiento visual del símbolo a través de propiedades como BasicColor para el bisel principal y controles de color individuales para los iconos de estado (ColorAlarm, ColorLock, ColorManual y ColorMaintenance). La visibilidad de cada icono de estado se puede alternar de forma independiente mediante las propiedades booleanas ShowIcon, lo que permite que el símbolo se adapte a los requisitos específicos del proceso.
Casos de uso
Este componente es ideal para centros de control de motores (MCC), paneles de estaciones de bombeo, vistas generales de sistemas de transporte y cualquier proceso industrial que requiera una supervisión clara y compacta del estado de los motores.
Compatibilidad
Totalmente compatible con WinCC Unified y WinCC V8. El formato SVG garantiza una renderización acelerada por hardware y una nitidez perfecta tanto en paneles básicos como en estaciones de PC de alta resolución.
Aviso: Este dynamic SVG se generó automáticamente mediante tecnología de IA. Asegúrese de realizar pruebas y validaciones exhaustivas en un entorno que no sea de producción antes de desplegarlo en sistemas industriales en vivo.
⚠️ Generado por IA: Este dynamic svg se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamientos inesperados. Los usuarios son responsables de probarlo y validarlo antes de utilizarlo en entornos de producción.
