Gráfico circular | Custom Web Control | WinCC Unified y V8

Custom Web Control

Acerca de Gráfico circular

El Gráfico circular es un Custom Web Control (CWC) de alto rendimiento diseñado específicamente para entornos industriales SCADA y HMI. Proporciona una solución dinámica para visualizar la distribución de datos de proceso, permitiendo a los operadores ver de un vistazo las relaciones proporcionales entre variables. Simplemente importe este control en su proyecto WinCC Unified (TIA Portal) o WinCC V8 para mejorar sus paneles con visualización de datos de calidad profesional que conecta los datos en bruto con información accionable.

Características principales

• Visualización interactiva: Ofrece renderizado de alta fidelidad con tooltips interactivos que muestran los valores junto con su unit de medida especificada para una inspección precisa.

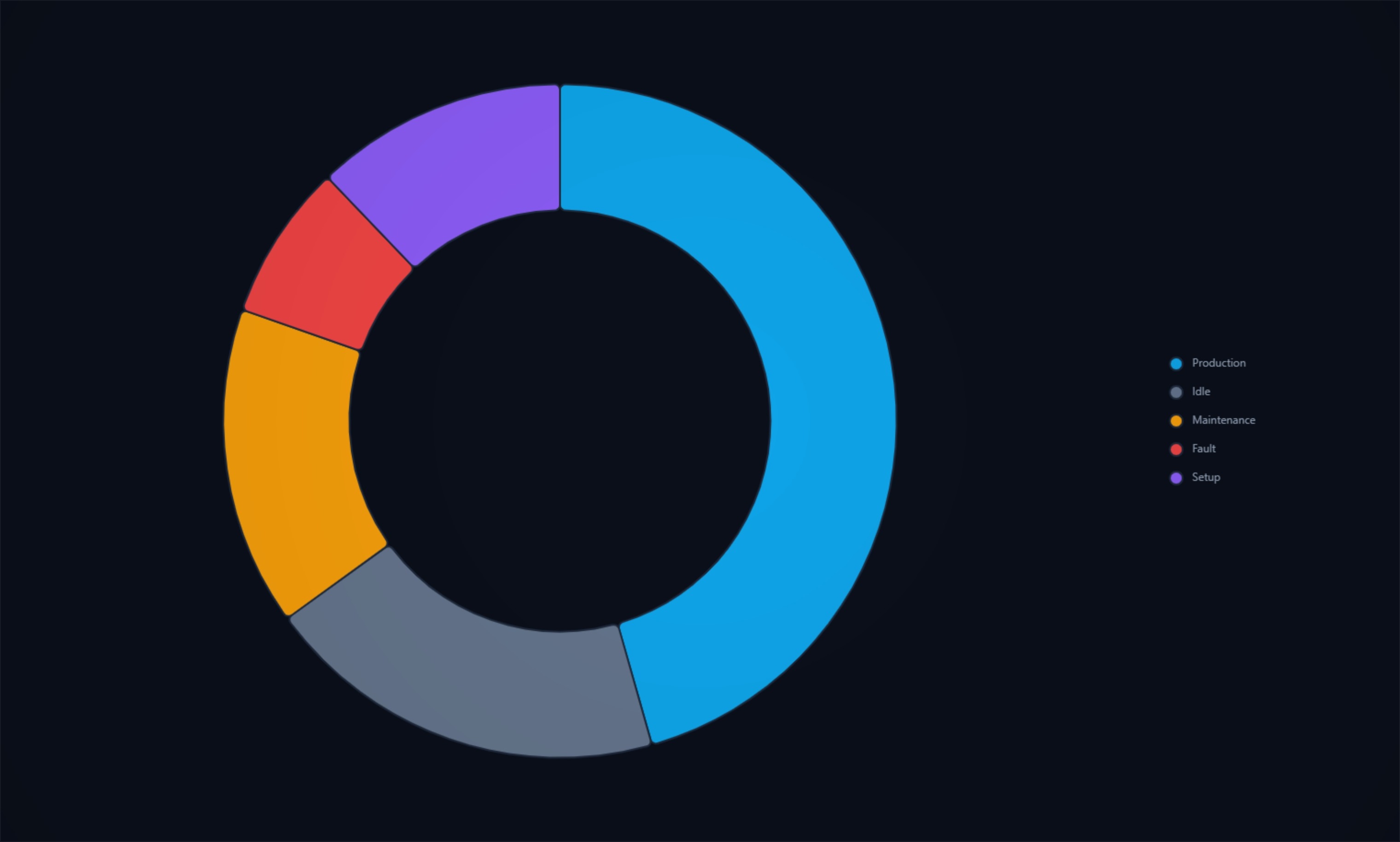

• Soporte de modo donut: Cambie sin esfuerzo entre un gráfico circular estándar y un moderno gráfico de donut ajustando las propiedades de porcentaje innerRadius y outerRadius.
• Lógica basada en eventos: Utilice el evento SliceClicked para activar acciones HMI específicas, ejecución de scripts o navegación entre pantallas cuando un usuario interactúa con un segmento del gráfico.
• Control en tiempo de ejecución: Incluye el método refresh para actualizaciones instantáneas de la interfaz y resetValues para borrar datos durante transiciones de lotes o inicializaciones del sistema.

Personalización

Este control ofrece 8 propiedades configurables para una integración HMI profunda. Los desarrolladores pueden definir el title, activar el indicador showLegend y especificar el legendPosition (arriba, abajo, izquierda o derecha) para optimizar el espacio en pantalla. El array slices admite enlace de datos dinámico directamente desde tags del PLC, mientras que la propiedad backgroundColor garantiza que el control se integre perfectamente en su tema industrial existente.

Casos de uso

• Gestión energética: Visualización de la distribución del consumo eléctrico entre las diferentes líneas de producción o departamentos.
• Composición del proceso: Visualización del porcentaje de ingredientes o componentes químicos en un depósito de mezcla.
• Paneles OEE: Visualización de la distribución de los estados del equipo, como las duraciones de Marcha, Inactivo y Fallo.

Compatibilidad

Totalmente compatible con WinCC Unified (TIA Portal) y WinCC V8. El paquete incluye documentación completa para ayudar con la instalación y el enlace de tags.

💡 Recordatorio de TIA Portal: Recuerde desactivar la opción "Solo lectura" en TIA Portal al vincular un tag a una propiedad que necesite ser escrita desde el Custom Web Control. Si no lo hace, el CWC solo podrá leer los tags HMI y no escribir en ellos.

⚠️ Generado por IA: Este custom web control se generó automáticamente mediante IA. Pruebe y valide su rendimiento y seguridad en un entorno de staging antes de implementarlo en entornos de producción críticos.

⚠️ Generado por IA: Este custom web control se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamiento inesperado. Los usuarios son responsables de probarlo y validarlo antes de usarlo en entornos de producción.
