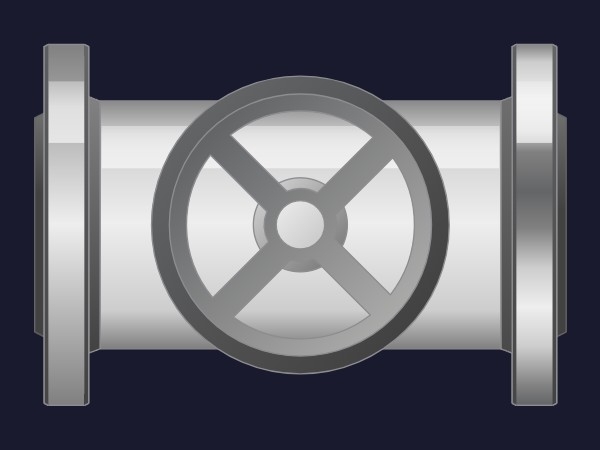

Válvula manual de presión | Dynamic SVG | WinCC Unified y V8

Dynamic SVG

Acerca de la válvula manual de presión

La válvula manual de presión es un componente Dynamic SVG de alta fidelidad diseñado para entornos profesionales SCADA y HMI. Proporciona una representación realista y con gran capacidad de respuesta del hardware de una válvula manual, lo que permite a los operarios visualizar los estados del proceso con precisión dentro de las plataformas WinCC Unified y WinCC V8. Gracias a sus gráficos vectoriales, este componente garantiza una visualización nítida a cualquier nivel de zoom, lo que lo hace esencial para los paneles industriales modernos.

Características principales

• Rotación dinámica: sincronice la orientación física del volante de la válvula con los datos del proceso en tiempo real.
• Mapeo de color multizona: control individual sobre varios componentes de la válvula para representar distintos materiales, temperaturas o estados.
• Elementos conmutables: adapte fácilmente la geometría de la válvula a los requisitos específicos de tuberías mediante lógica de visibilidad.
• Rendimiento optimizado: la arquitectura ligera en SVG garantiza un impacto mínimo en el rendimiento del runtime HMI.

Personalización

La válvula manual de presión es altamente adaptable mediante seis propiedades principales. Los ingenieros pueden definir BasicColor para el cuerpo principal y HandleColor para la forma interna. La propiedad HandleRotation permite un posicionamiento preciso del Handle_Wheel en función de valores en grados PLC (0–360). Además, los parámetros AdapterColor y WeldSeamColor pueden ajustarse para cumplir con estándares específicos de tuberías o tipos de fluidos. La propiedad booleana ShowHandle ofrece la flexibilidad de alternar la visibilidad del conjunto del Handle y Pipe Connection según el modelo específico de equipo utilizado en campo.

Casos de uso

Perfecta para pantallas P&ID (diagramas de tuberías e instrumentación), supervisión de potencia de fluidos y estaciones de override manual en instalaciones químicas, farmacéuticas o de gestión del agua, donde un estado claro de la válvula es crítico para la seguridad y las operaciones.

Compatibilidad

Totalmente compatible con WinCC Unified y WinCC V8. Simplemente importe el SVG en la biblioteca de su proyecto y vincule las propiedades directamente a sus tags PLC para disponer de funcionalidad inmediata.

⚠️ Generado por IA: este dynamic SVG se generó automáticamente mediante IA. Pruebe y valide todas las vinculaciones de propiedades y los comportamientos visuales antes de desplegarlo en entornos de producción.

⚠️ Generado por IA: este dynamic svg se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamientos inesperados. Es responsabilidad del usuario probar y validar antes de usarlo en entornos de producción.
