Gráfico de Tendencias en Tiempo Real | Custom Web Control | WinCC Unified y V8

Custom Web Control

Acerca del Gráfico de Tendencias en Tiempo Real

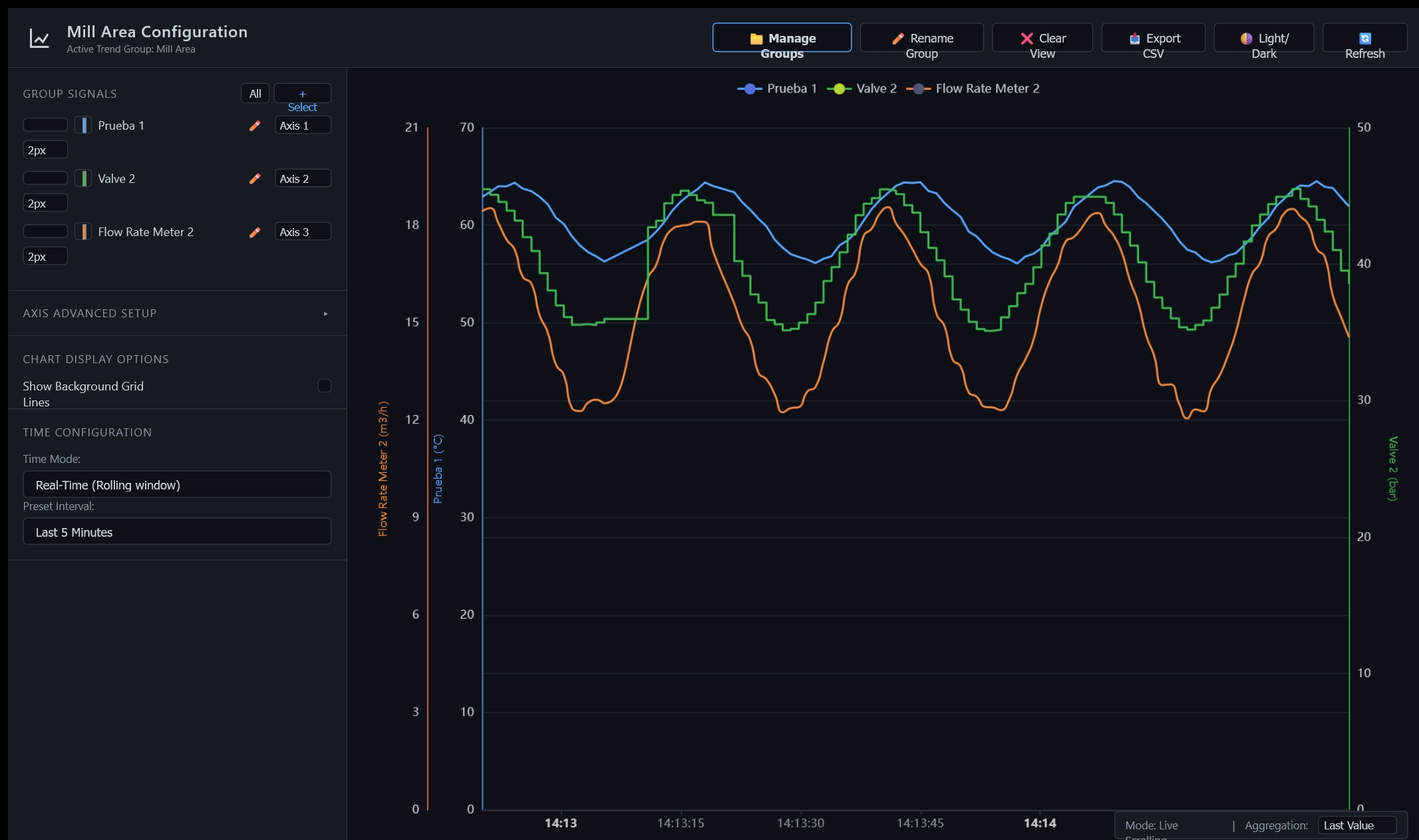

El Gráfico de Tendencias en Tiempo Real es un Custom Web Control de alto rendimiento diseñado para entornos profesionales industriales SCADA y HMI. Ofrece una sofisticada interfaz de visualización multicanal que permite a los operarios supervisar con exactitud señales de proceso complejas. Al integrar este control en WinCC Unified o WinCC V8, los ingenieros pueden ofrecer herramientas de análisis de datos dinámicas y reactivas directamente en planta, sin necesidad de programación personalizada.

Características Principales

• Precisión Multieje: Compatibilidad con hasta tres ejes Y independientes (axis1, axis2, axis3) con controles de escala individuales para comparar distintos tipos de señales en una sola pantalla.
• Gestión Dinámica de Datos: El almacenamiento en búfer interno para hasta maxPointsPerLine garantiza un rendimiento fluido, mientras que el método exportToCSV permite el registro instantáneo de datos y su análisis externo.
• Monitorización Inteligente: Disparadores de eventos integrados como LimitExceeded notifican al sistema en el instante en que una variable de proceso cruza un umbral definido.
• Escalado Flexible: Alterne entre autoScaleY para una monitorización sin intervención o ajustes manuales de rango (yAxisMin/yAxisMax) para un control estricto del proceso.

Personalización

El control ofrece 21 propiedades vinculables para una integración profunda. Los usuarios pueden definir la identidad visual mediante backgroundColor y chartBackgroundColor para adaptarse a los estándares corporativos. Parámetros funcionales como timeRangeSeconds permiten ventanas móviles ajustables, mientras que showLimits y showGrid proporcionan indicaciones visuales esenciales para la seguridad operativa y la legibilidad de los datos.

Casos de Uso

Este control es ideal para supervisar perfiles térmicos en hornos, fluctuaciones de presión en sistemas hidráulicos y la sincronización de la velocidad de motores en múltiples variadores. Resulta especialmente eficaz en salas de control donde se requieren simultáneamente contexto histórico y alertas en tiempo real.

Compatibilidad

Totalmente compatible con WinCC Unified (TIA Portal) y WinCC V8. El paquete incluye documentación completa para una implementación fluida en ambas plataformas Siemens.

💡 Recordatorio de TIA Portal: Recuerde desactivar la opción "Read only" en TIA Portal al vincular un tag a una propiedad que deba escribirse desde el Custom Web Control. Si no lo hace, el CWC solo podrá leer los tags HMI y no podrá escribir en ellos.

⚠️ Generado por IA: Este custom web control se generó automáticamente mediante IA. Por favor, pruebe y valide antes de implementarlo en entornos de producción.

⚠️ Generado por IA: Este custom web control se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamiento inesperado. Los usuarios son responsables de probarlo y validarlo antes de usarlo en entornos de producción.
