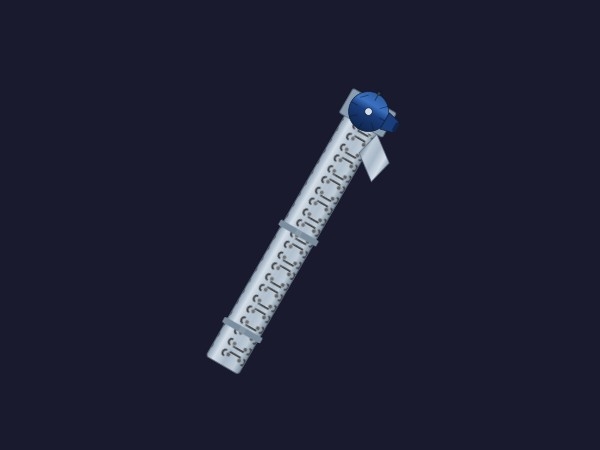

Acerca del Transportador de Tornillo
El Transportador de Tornillo es un componente Dynamic SVG de alto rendimiento diseñado para la visualización precisa de sistemas de transporte de material a granel en entornos industriales SCADA y HMI. Este gráfico ofrece una representación vectorial clara de los sistemas de transporte mecánicos, lo que permite a los operadores supervisar de inmediato el estado y la orientación del equipo. Al importar este componente a su proyecto WinCC Unified o WinCC V8, podrá conseguir una animación de procesos de calidad profesional con un mínimo esfuerzo de ingeniería.
Características principales
- Simulación dinámica de movimiento: visualice el movimiento mecánico mediante transformaciones basadas en propiedades.
- Escalabilidad vectorial: mantenga una calidad visual nítida a cualquier resolución o nivel de zoom.
- Lógica basada en tags: cada estado visual se controla mediante propiedades estándar HMI para una integración perfecta con PLC.
Personalización
El Transportador de Tornillo ofrece 5 propiedades especializadas para una integración profunda: BasicColor y MotorColor permiten un estilo temático y cambios de color según el estado. La propiedad ConveyorAngle permite posicionar con precisión el conjunto del transportador, mientras que ChainPosition ofrece un mecanismo para animar la cadena interna en movimiento. Además, la propiedad booleana ShowMotor permite alternar la visibilidad de la unidad de accionamiento según configuraciones específicas de la máquina.
Casos de uso
- Manejo de material a granel: supervisión de sistemas de transporte de grano, cemento o productos químicos.
- Alimentación y bebidas: visualización de las líneas de dosificación y distribución de ingredientes.
- Minería y áridos: seguimiento del flujo y la orientación de alimentadores de tornillo de servicio pesado.
Compatibilidad
Este componente es totalmente compatible con WinCC Unified y WinCC V8. Se entrega en formato estándar SVG optimizado para el ecosistema industrial Siemens, lo que garantiza una implementación sencilla mediante arrastrar y soltar en sus pantallas existentes.
⚠️ Generado por IA: Este dynamic SVG se generó automáticamente mediante IA. Asegúrese de probar y validar todos los bindings de propiedades y los comportamientos visuales antes de implementar este componente en un entorno de producción.
⚠️ Generado por IA: Este dynamic svg se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamientos inesperados. Los usuarios son responsables de probarlo y validarlo antes de utilizarlo en entornos de producción.
