Custom Web Control
Acerca de la Barra de estado

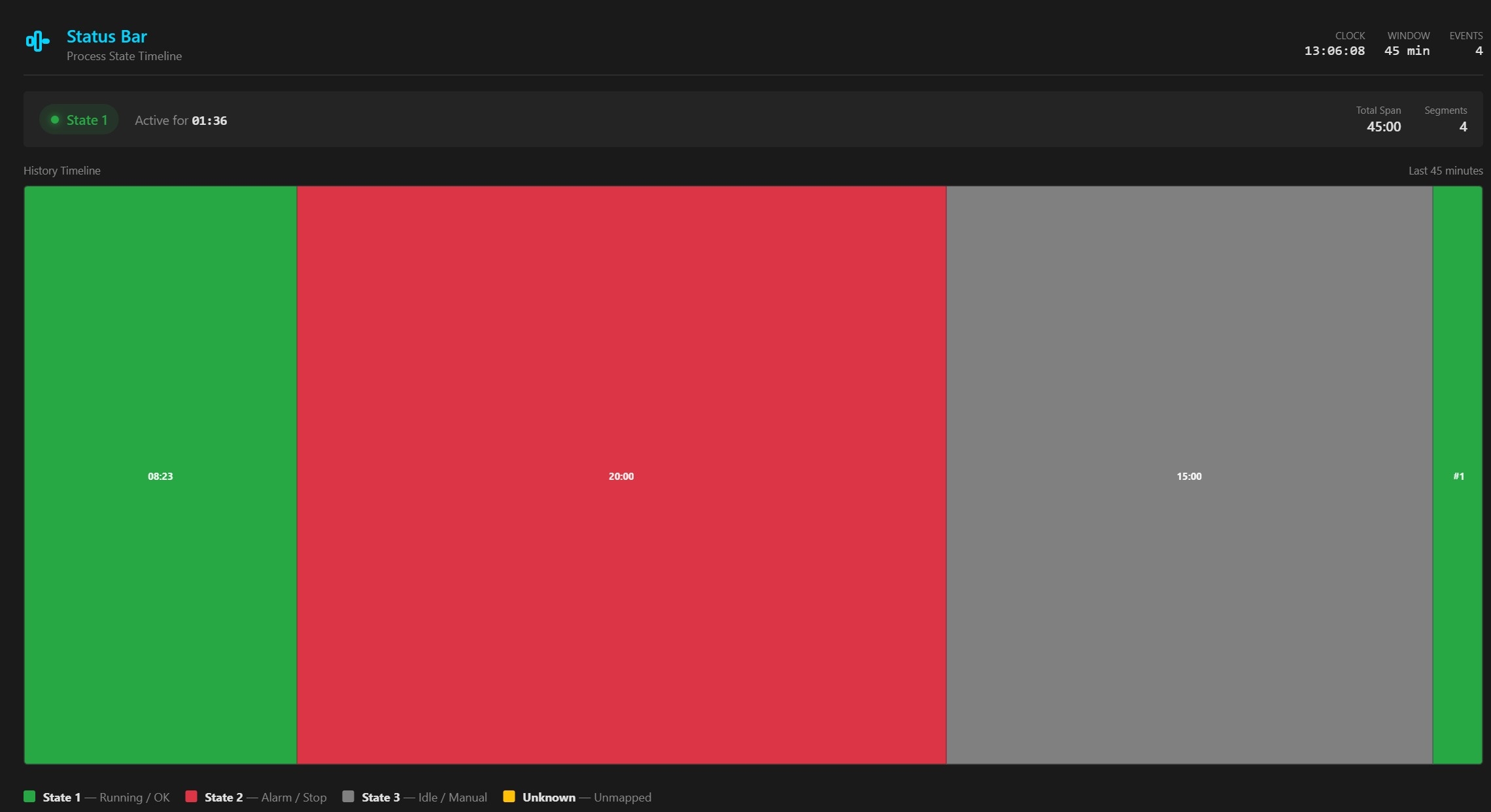

La Barra de estado es un Custom Web Control de alto rendimiento diseñado para entornos WinCC Unified y WinCC V8. Proporciona una visualización dinámica de línea de tiempo horizontal que rastrea y muestra la duración histórica de los estados del proceso en tiempo real. Al transformar los datos de estado sin procesar en un flujo visual continuo, permite a los operadores captar al instante el rendimiento de la máquina y los patrones de tiempo de inactividad de un vistazo.
Características principales
- Seguimiento dinámico de estados: genera automáticamente nuevos segmentos de línea de tiempo cada vez que cambia la propiedad status, admitiendo colores diferenciados para los estados Verde, Rojo, Gris y Amarillo.
- Gestión de datos históricos: mantenga una ventana móvil del historial del proceso definiendo maxHistoryMinutes, lo que garantiza una interfaz limpia y relevante.
- Tooltips interactivos: cuando showTooltips está habilitado, los operadores pueden pasar el cursor sobre cualquier segmento para ver las horas de inicio, las horas de fin y las duraciones totales de eventos específicos.
- Métodos avanzados: incluye resetHistory para borrar la línea de tiempo y exportHistoryJson para extraer datos históricos para informes o registros externos.
Personalización
El control ofrece 13 propiedades configurables para adaptarse a su identidad corporativa y necesidades operativas. Puede ajustar barHeight y borderRadius para conseguir un aspecto moderno, definir etiquetas personalizadas mediante state1Label hasta unknownStateLabel, y modificar backgroundColor para adaptarlo a su tema HMI. El updateInterval garantiza que el segmento activo actual se expanda sin problemas en tiempo real.
Casos de uso
Perfecto para monitorizar la disponibilidad de líneas de producción (OEE), rastrear los estados operativos de los motores, visualizar duraciones de alarmas e identificar fallos intermitentes en maquinaria automatizada.
Compatibilidad
Totalmente compatible con WinCC Unified (TIA Portal) y WinCC V8. El control admite comunicación bidireccional mediante los eventos OnStatusChanged y OnHistoryCleared.
💡 Recordatorio de TIA Portal: recuerde desactivar la opción "Read only" en TIA Portal al vincular un tag a una propiedad que necesite escribirse desde el Custom Web Control. De lo contrario, el CWC solo podrá leer los tags HMI y no escribir en ellos.
⚠️ Generado por IA: este custom web control se generó automáticamente mediante IA. Por favor, pruébelo y valídelo antes de implementarlo en entornos de producción.
⚠️ Generado por IA: este custom web control se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamiento inesperado. Los usuarios son responsables de probarlo y validarlo antes de usarlo en entornos de producción.
