Ventilador de ventilación | Dynamic SVG | WinCC Unified y V8

Dynamic SVG

Acerca del Ventilador de ventilación

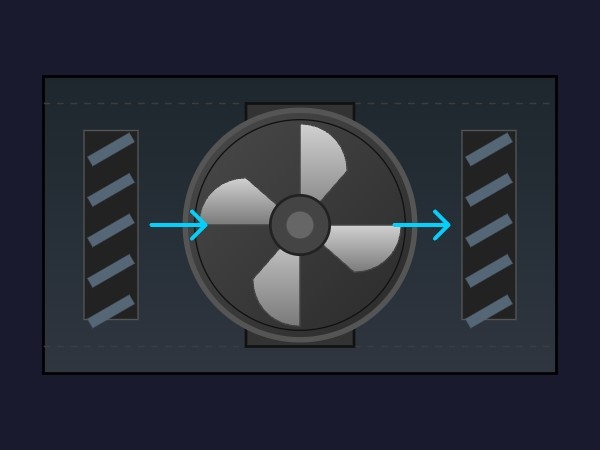

El Ventilador de ventilación es un Dynamic SVG de alto rendimiento específicamente diseñado para sistemas de monitorización de infraestructuras y seguridad en túneles. Este componente ofrece una representación visual completa de una unidad de ventilación transversal, integrando un ventilador axial con compuertas motorizadas e indicadores direccionales de flujo. Diseñado para entornos de alta exigencia, ofrece a los operarios una forma intuitiva de monitorizar el flujo de aire crítico y el estado mecánico dentro de túneles de carretera, ferroviarios o de servicios públicos.

Características principales

• Control de movimiento dinámico: la propiedad FanRotation permite la animación en tiempo real del impulsor, proporcionando una respuesta visual inmediata de la actividad y la velocidad del ventilador.
• Visualización precisa de compuertas: monitorice el estado físico exacto del sistema mediante DamperLeftAngle y DamperRightAngle, que ajustan la posición visual de los deflectores según los datos del PLC.
• Lógica de dirección del flujo: incluye un sistema integrado de indicadores de flujo que utiliza ShowFlow y ArrowRotation para distinguir entre los modos de inyección y extracción de aire.
• Diseño industrial de alto contraste: optimizado para la visibilidad en salas de control, con siluetas mecánicas claras y estados de color personalizables.

Personalización

Este control es totalmente configurable dentro del entorno WinCC. Los ingenieros pueden vincular 10 propiedades distintas a tags de proceso, incluyendo ImpellerColor y DamperBladeColor para estilos basados en el estado, y BackgroundColor para adaptarse a la estética estructural del túnel. La propiedad FlowColor puede usarse para distinguir entre escenarios de aire fresco y extracción de humos.

Casos de uso

El Ventilador de ventilación es ideal para sistemas SCADA de túneles, monitorización HVAC industrial, ventilación en minería subterránea y pantallas de plantas de extracción de humos a gran escala. Está específicamente construido para proyectos de infraestructura que requieren una respuesta mecánica precisa.

Compatibilidad

Este Dynamic SVG es totalmente compatible con WinCC Unified y WinCC V8. Admite una integración fluida mediante property bindings estándar sin necesidad de scripting complejo.

⚠️ Generado por IA: este dynamic SVG fue generado automáticamente mediante IA. Pruebe y valide su rendimiento y property bindings antes de desplegarlo en entornos de producción.

⚠️ Generado por IA: este dynamic svg fue generado automáticamente mediante tecnología de IA. Puede contener errores o comportamiento inesperado. Los usuarios son responsables de probarlo y validarlo antes de usarlo en entornos de producción.
