Válvula de Doble Asiento | Dynamic SVG | WinCC Unified y V8

1 descarga
Gratis

Creado con el generador IA de HMIx

Este recurso se ha creado con IA en ai.hmix.tech. Describe lo que necesitas y genera tus propios controles HMI en minutos — gratis.

Dynamic SVG

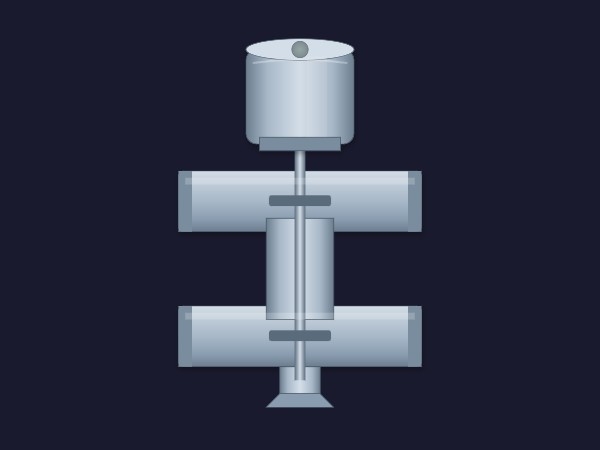

Acerca de la Válvula de Doble Asiento

La Válvula de Doble Asiento es un componente Dynamic SVG de alta fidelidad diseñado para aplicaciones sofisticadas de SCADA e HMI industrial. Esta visualización de válvula mix-proof ofrece una estética metálica realista, con un acabado de acero cepillado con degradados multi-stop y efectos de brillo cromado. Está diseñada para proporcionar una retroalimentación clara e intuitiva de estados de proceso complejos en una vista de elevación vertical elegante.

Características Principales

  • Movimiento Dinámico: La propiedad ValvePosition permite un desplazamiento vertical suave del vástago y el conjunto del asiento, proporcionando una representación en tiempo real del estado físico de la válvula.
  • Diseño Fotorrealista: Utiliza degradados lineales avanzados y superposiciones de brillo para simular materiales industriales como acero inoxidable y cromo.
  • Retroalimentación Visual: Los indicadores de estado integrados y la coloración del asiento permiten a los operadores identificar las posiciones de la válvula y las condiciones del proceso de un vistazo.

Personalización

Este componente ofrece 6 propiedades vinculables para una integración perfecta en su entorno de automatización. Puede ajustar el BasicColor y el ActuatorColor para adaptarlos a la imagen de marca de sus instalaciones, o alternar la propiedad ShowSheen para optimizar la visibilidad en diferentes tipos de pantalla. Las propiedades StatusColor y SeatColor proporcionan un control granular sobre la señalización visual del estado interno de la válvula, garantizando una alta conciencia situacional para los operadores.

Casos de Uso

  • Alimentación y Bebidas: Monitorización de colectores de válvulas mix-proof en sistemas de limpieza in situ (CIP) en industrias lácteas o cerveceras.
  • Procesamiento Químico: Visualización de rutas complejas de fluidos donde la prevención de la contaminación cruzada es crítica.
  • Farmacéutico: Monitorización de procesos de alta precisión en entornos estériles.

Compatibilidad

Totalmente compatible con WinCC Unified y WinCC V8. Este Dynamic SVG está optimizado para renderizado de alto rendimiento y puede vincularse directamente a tags PLC sin necesidad de scripting adicional.

Nota: Este dynamic SVG se generó automáticamente utilizando IA. Por favor, pruebe y valide todos los comportamientos visuales y vinculaciones de propiedades antes de implementarlo en un entorno de producción.

⚠️ Generado por IA: Este dynamic svg fue generado automáticamente utilizando tecnología de IA. Puede contener errores o comportamiento inesperado. Los usuarios son responsables de probar y validar antes de usarlo en entornos de producción.

Compartir este recurso:
Última actualización:8 abr 2026
Publicado:8 abr 2026
Diseño:SIEMENS - SIMATIC
