Custom Web Control
Acerca de Heatmap

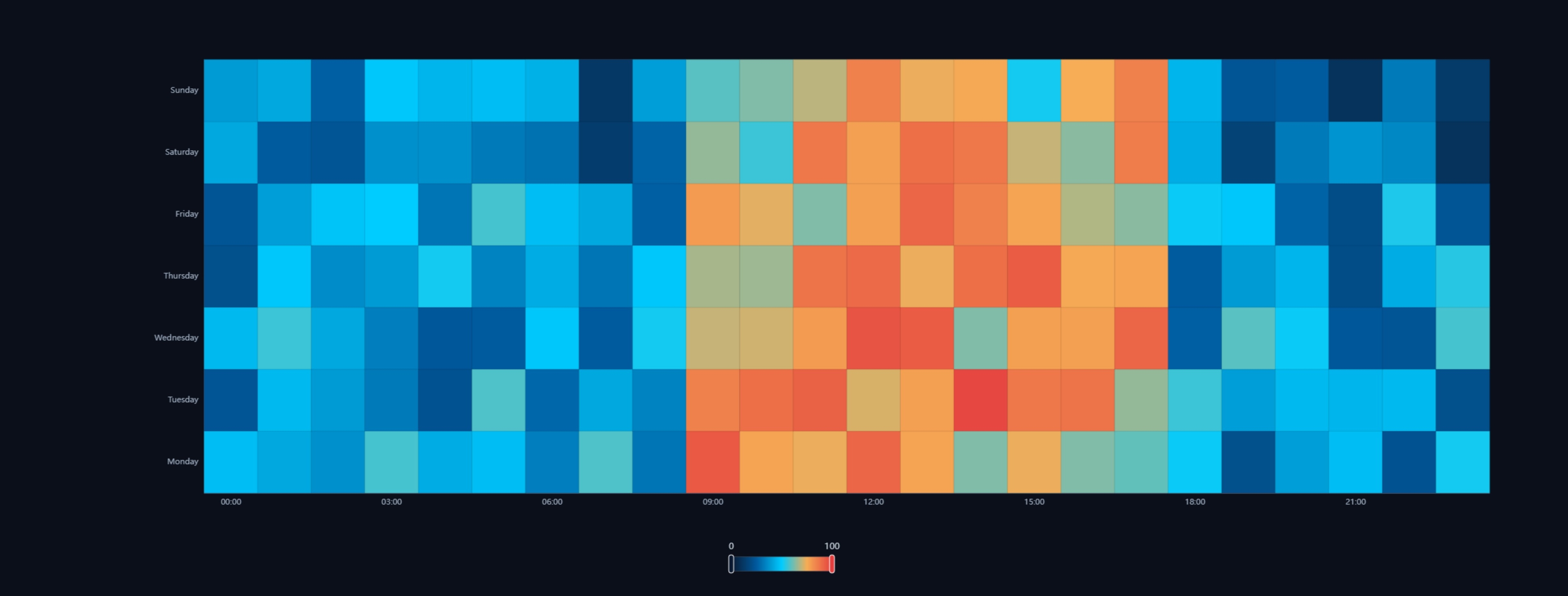

El Heatmap es un Custom Web Control (CWC) de alto rendimiento específicamente diseñado para entornos industriales SCADA y HMI. Proporciona una visualización dinámica en cuadrícula para analizar la densidad de datos y las cargas de producción en categorías complejas. Al integrar este control en WinCC Unified (TIA Portal) o WinCC V8, los ingenieros pueden transformar los datos brutos del proceso en información intuitiva y codificada por colores que mejora la conciencia situacional y la velocidad de decisión.
Características principales
- Escalado dinámico: asigna automáticamente valores numéricos a un degradado de color de alto contraste definido por las propiedades startColor y endColor.
- Selección interactiva: el evento CellClicked permite a los operadores activar acciones específicas de HMI o vistas detalladas al interactuar directamente con los elementos de la cuadrícula.
- Etiquetado en tiempo real: active la propiedad showValueLabels para mostrar puntos de datos precisos directamente dentro de las celdas para una verificación técnica inmediata.
- Manejo flexible de datos: admite tanto matrices JSON como cadenas separadas por comas para el etiquetado de ejes mediante xAxisLabels y yAxisLabels.
Personalización

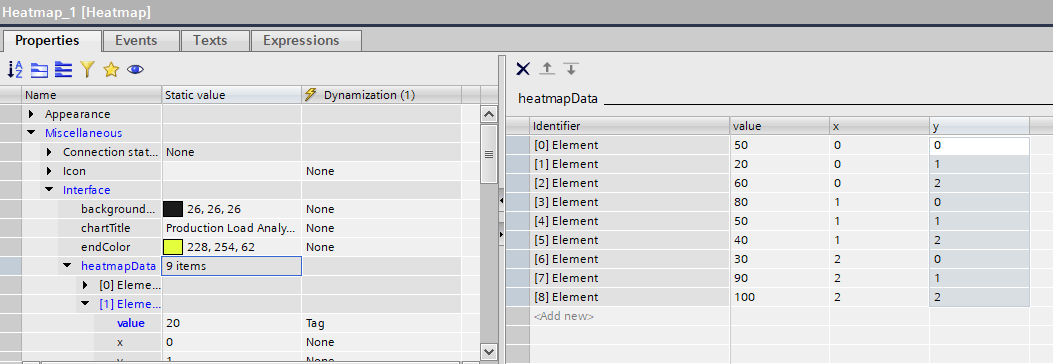

El Heatmap ofrece 11 propiedades vinculables para una integración perfecta en su proyecto. Los usuarios pueden definir los límites visuales usando minValue y maxValue para garantizar que el degradado refleje con precisión los extremos del proceso. La propiedad unitLabel garantiza que los tooltips proporcionen información contextual, mientras que backgroundColor puede ajustarse para adaptarse a los estándares industriales del modo oscuro. Los desarrolladores también pueden utilizar los métodos refreshChart y clearData para el control programático en tiempo de ejecución.
Casos de uso
Este control es ideal para monitorear la distribución térmica en hornos industriales, analizar la utilización de máquinas en múltiples líneas de producción o visualizar patrones de consumo energético. Es particularmente eficaz para identificar cuellos de botella operativos y desequilibrios de carga en dashboards en tiempo real.
Compatibilidad
Totalmente compatible con WinCC Unified (TIA Portal) y WinCC V8. Este control está diseñado para actualizaciones de baja latencia y alta fiabilidad en entornos industriales exigentes.
⚠️ Generado por IA: Este custom web control se generó automáticamente usando IA. Por favor, pruebe y valide la lógica y el rendimiento antes de implementarlo en entornos de producción.
⚠️ Generado por IA: Este custom web control se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamiento inesperado. Los usuarios son responsables de probar y validar antes de usarlo en entornos de producción.
