Acerca de Visor de gráficos de barras históricos

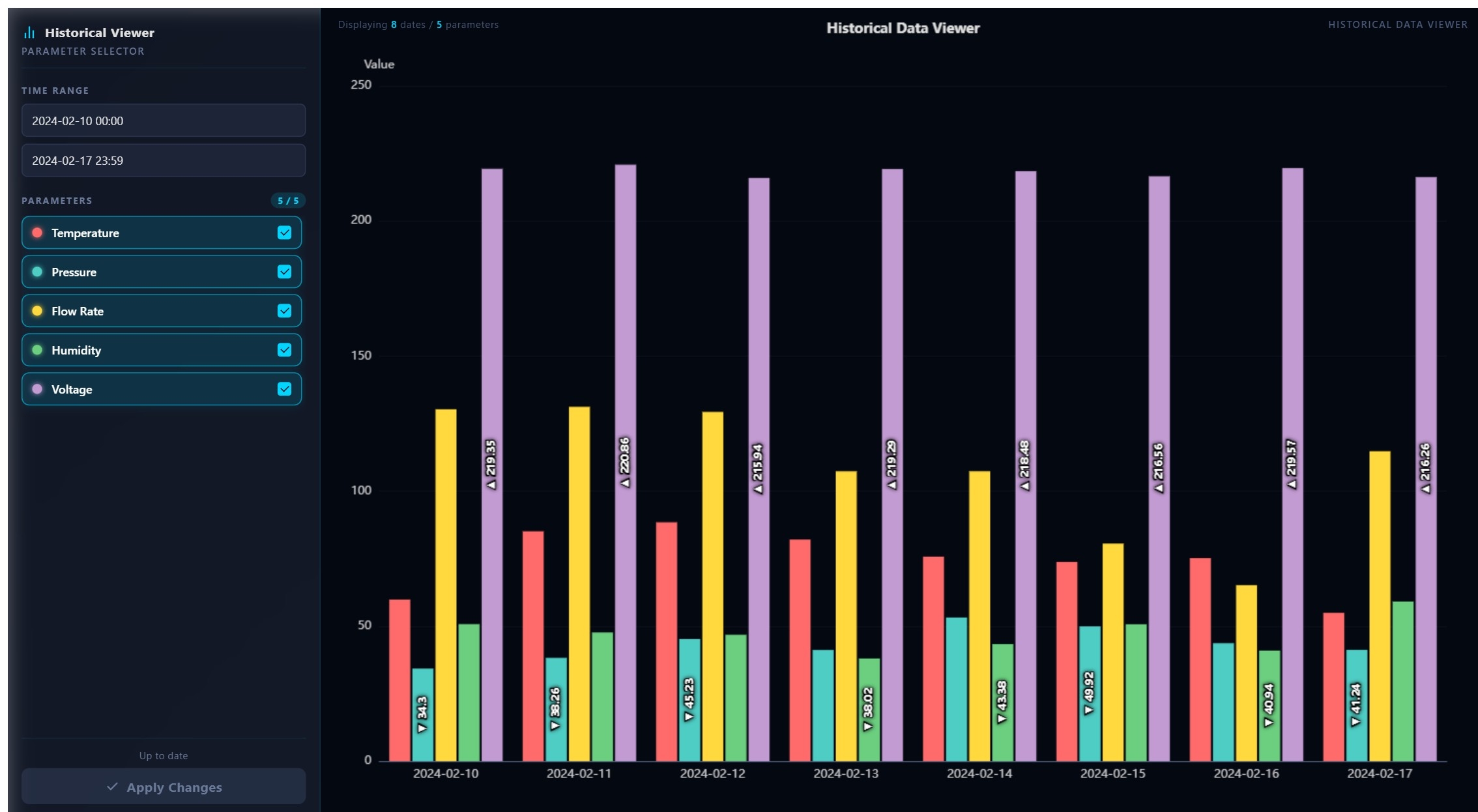

El Visor de gráficos de barras históricos es un Custom Web Control profesional diseñado para ofrecer información detallada sobre el historial de procesos en entornos industriales SCADA. Está especializado en la visualización de conjuntos de datos históricos complejos mediante una interfaz de gráficos de barras de alta densidad, lo que permite a los operadores comparar múltiples series de datos simultáneamente con precisión y claridad.

Características principales

  • Visualización avanzada de datos: Renderiza historicalData con etiquetas verticales de valor rotadas 90 grados dentro de las barras, optimizando el espacio y garantizando que los valores máximos y mínimos se identifiquen de inmediato.
  • Filtrado interactivo: Los elementos de interfaz integrados permiten a los usuarios modificar startDate y endDate, lo que activa el evento FilterChanged para la obtención dinámica de datos.
  • Gestión dinámica de parámetros: El evento ParameterToggled y la propiedad parameters array permiten a los usuarios mostrar u ocultar series de datos específicas sobre la marcha.
  • Control programático: Incluye métodos integrados como refreshChart para actualizaciones manuales y setTimeRange para una navegación sincronizada desde scripts externos.

Personalización

El control ofrece una amplia configuración a través de 7 propiedades principales. Los desarrolladores pueden definir chartTitle y yAxisLabel para adaptarlos a requisitos específicos del proceso, mientras que backgroundColor puede ajustarse para alinearse con las guías de estilo corporativo de HMI o salas de control en modo oscuro.

Casos de uso

Este visor es ideal para análisis de consumo energético, comparaciones de lotes de producción y monitoreo ambiental donde la identificación de valores pico en intervalos de tiempo específicos es crítica para la eficiencia operativa.

Compatibilidad

Totalmente compatible con WinCC Unified (TIA Portal) y WinCC V8. El control admite una integración fluida en pantallas HMI modernas basadas en web.

💡 TIA Portal Recordatorio: Recuerde desactivar la opción "Read only" en TIA Portal al vincular un tag a una propiedad que necesite ser escrita desde el Custom Web Control. Si no lo hace, el CWC solo podrá leer los tags HMI y no escribir en ellos.

⚠️ Generado por IA: Este custom web control fue generado automáticamente mediante IA. Por favor, pruébelo y valídelo antes de implementarlo en entornos de producción.

⚠️ Generado por IA: Este custom web control fue generado automáticamente mediante tecnología de IA. Puede contener errores o comportamientos inesperados. Los usuarios son responsables de probarlo y validarlo antes de usarlo en entornos de producción.
