Dynamic SVG

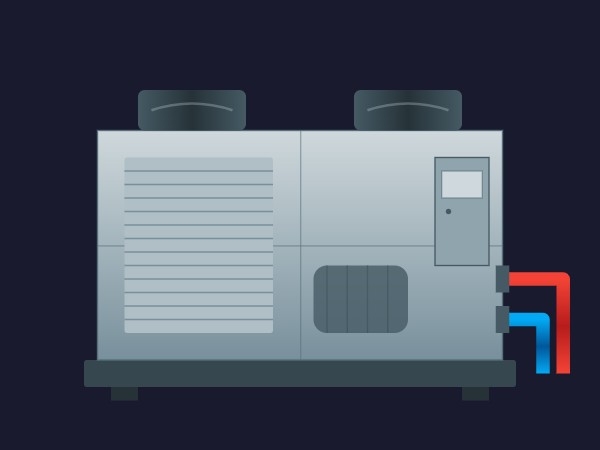

Acerca de la Unidad de Refrigerador Industrial
La Unidad de Refrigerador Industrial es un Dynamic SVG de nivel profesional diseñado para ofrecer visualización de alta fidelidad de sistemas de refrigeración en entornos SCADA e HMI. Este componente permite a los ingenieros crear una representación detallada del hardware del refrigerador industrial, proporcionando información en tiempo real sobre los estados mecánicos y los flujos de proceso dentro de proyectos WinCC Unified y WinCC V8.
Características principales
- Movimiento dinámico: Visualice el funcionamiento mecánico con controles de rotación independientes para las unidades de ventiladores.
- Flujo de proceso visual: Distinga claramente las etapas de refrigeración mediante estados de tuberías codificados por colores.
- Visibilidad modular: Adapte la complejidad gráfica activando o desactivando secciones específicas como el compresor o el conjunto de ventiladores para ajustarse al diseño del panel.
- Integración unificada: Soporte nativo para ecosistemas de software industrial de Siemens.
Personalización
Este componente ofrece 14 propiedades configurables para una integración profunda. Puede ajustar BasicColor, SupportColor y PanelLineColor para alinearlos con los estándares corporativos. El estado operativo se refleja mediante Fan1Rotation y Fan2Rotation, mientras que las temperaturas de proceso se visualizan a través de PipeColdColor y PipeWarmColor. Para vistas de mantenimiento, utilice ShowCompressor, ShowFans y ShowPiping para mostrar u ocultar componentes internos. Además, DisplayColor, GrillColor, CompressorColor y Property776 se pueden vincular dinámicamente a tags PLC para cambios de color basados en el estado.
Casos de uso
Ideal para paneles de gestión de instalaciones, monitorización de refrigeración industrial, circuitos de refrigeración de moldeo por inyección de plástico y sistemas de control HVAC a gran escala.
Compatibilidad
Diseñado para WinCC Unified y WinCC V8. El formato SVG garantiza una representación nítida a cualquier escala, desde paneles móviles hasta grandes videowalls de salas de control.
⚠️ Generado por IA: Este dynamic SVG se generó automáticamente con IA. Pruebe y valide todas las vinculaciones de propiedades y los comportamientos visuales antes de desplegarlo en un entorno de producción.
⚠️ Generado por IA: Este dynamic svg se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamientos inesperados. Los usuarios son responsables de probar y validar antes de usarlo en entornos de producción.
