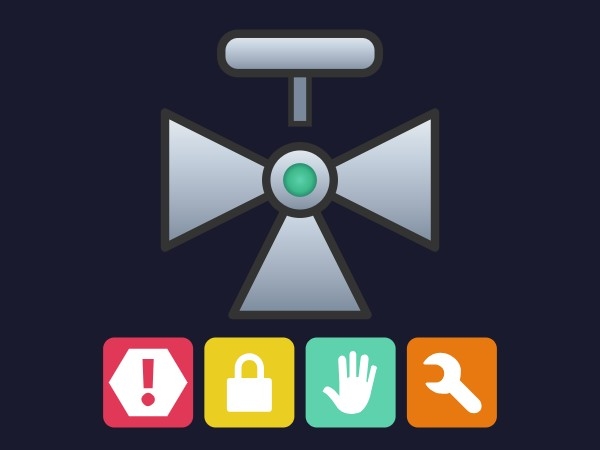

Símbolo moderno de válvula de 3 vías | Dynamic SVG | WinCC Unified y V8

24 descargas
Gratis

Creado con el generador IA de HMIx

Este recurso se ha creado con IA en ai.hmix.tech. Describe lo que necesitas y genera tus propios controles HMI en minutos — gratis.

Dynamic SVG

{ "html_description": "

Acerca del símbolo moderno de válvula de 3 vías

El símbolo moderno de válvula de 3 vías es un componente dynamic SVG de alto rendimiento diseñado para aplicaciones avanzadas de HMI industrial. Ofrece una representación visual sofisticada de los procesos de desvío y mezcla de caudal, sustituyendo los iconos estáticos por un elemento gráfico basado en datos. Este componente está diseñado para mejorar los tiempos de reacción del operador, proporcionando una retroalimentación clara e inequívoca sobre el estado físico y la orientación de la infraestructura de tuberías crítica.

Características principales

  • Visualización dinámica del caudal: utilice la propiedad ValveRotation para reflejar con precisión la posición interna del obturador de la válvula y la trayectoria de flujo resultante.
  • Gestión integrada del estado: cuatro iconos de diagnóstico integrados permiten identificar de inmediato los estados Manual, Bloqueo, Mantenimiento y Alarma sin saturar la pantalla.
  • Gráficos vectoriales de alta fidelidad: imágenes nítidas y escalables que mantienen una estética profesional en cualquier hardware, desde paneles táctiles compactos hasta pantallas de sala de control con ultra alta definición.
  • Estilo flexible: propiedades de color totalmente ajustables tanto para el cuerpo de la válvula como para el actuador, para cumplir con los estándares P&ID o con las directrices de diseño corporativo.

Personalización

Los ingenieros pueden adaptar el símbolo a los requisitos específicos del proceso mediante 12 propiedades configurables. Las propiedades BasicColor y ActuatorColor definen la estética principal, mientras que IndicatorColor resalta la trayectoria de flujo activa. La transparencia operativa se gestiona mediante indicadores booleanos de visibilidad como ShowIconAlarm, ShowIconManual, ShowIconLock y ShowIconMaintenance. Cada icono de estado también dispone de una propiedad de color dedicada, como ColorMaintenance y ColorLock, lo que permite una señalización conforme a las normas (por ejemplo, ISO o ANSI) en toda la aplicación.

Casos de uso

  • Química y farmacéutica: supervisión de sistemas de colectores complejos en los que la desviación precisa de 3 vías es esencial para la consistencia de los lotes.
  • HVAC y gestión de la energía: visualización de válvulas de bypass y mezcla en circuitos de calderas o chillers a gran escala para optimizar la eficiencia térmica.
  • Alimentación y bebidas: seguimiento del enrutado CIP (Clean-in-Place) y de la distribución de producto en líneas automatizadas de procesamiento de líquidos.

Compatibilidad

Este símbolo dinámico es totalmente compatible con las plataformas WinCC Unified y WinCC V8. Admite un PLC tag binding sin interrupciones, garantizando que los cambios de propiedad se reflejen en tiempo real a partir de los datos de campo en directo provenientes de un S7-1500 o de otros controladores industriales.

Aviso: esta descripción técnica fue generada por un asistente de marketing con IA. Todos los nombres de propiedades y los detalles de compatibilidad deben verificarse con la documentación técnica específica de su entorno SCADA.


" }⚠️ Generado por IA: este dynamic svg se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamientos inesperados. Los usuarios son responsables de probarlo y validarlo antes de usarlo en entornos de producción.
