Custom Web Control

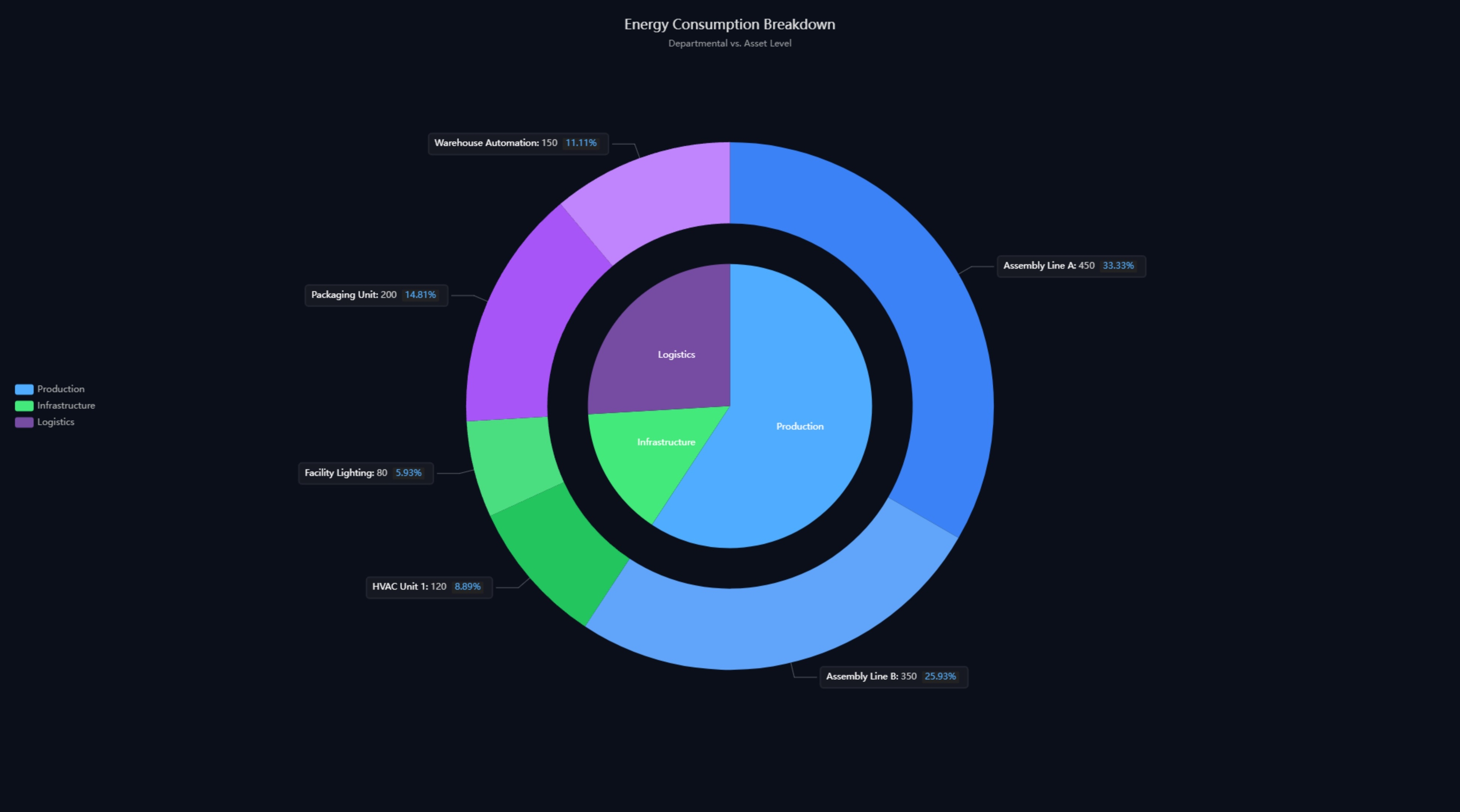

Acerca del gráfico circular anidado
El Gráfico circular anidado es un sofisticado Custom Web Control (CWC) diseñado para entornos WinCC Unified y WinCC V8. Proporciona una potente visualización de doble anillo para desgloses de datos jerárquicos, lo que permite a los operadores ver categorías de alto nivel en un anillo interno mientras inspeccionan simultáneamente detalles granulares en el anillo externo. Este control está diseñado para pantallas de información de alta densidad donde el mapeo de relaciones es fundamental para la comprensión del proceso.
Características principales
- Visualización jerárquica de datos: Asigne sin esfuerzo relaciones padre-hijo utilizando los arreglos de datos innerSectors y outerSectors.
- Experiencia interactiva del operador: Incluye un evento integrado SectorClicked para activar la navegación del HMI o ventanas emergentes detalladas, junto con un método resetSelection para el control programático.
- Temática industrial: Soporte para los modos 'light' y 'dark' mediante la propiedad theme garantiza que el gráfico coincida con cualquier guía de estilo SCADA.
- Transiciones suaves: El parámetro ajustable animationDuration proporciona una retroalimentación visual fluida durante las actualizaciones de datos o cambios de tags PLC.
Personalización
Los ingenieros tienen control total sobre 17 propiedades ajustables. Puede definir la geometría precisa de los anillos utilizando innerRadius, outerRadiusStart y outerRadiusEnd. Para mayor claridad, los parámetros unitLabel, titleText y subtitleText pueden vincularse directamente a tags PLC. La legibilidad visual se mejora aún más configurando labelRichBackgroundColor y labelLineLength para garantizar que los datos sean legibles incluso en diseños de cuadros de mando complejos.
Casos de uso
Ideal para cuadros de mando de gestión energética (carga total vs. consumo departamental), análisis de distribución de alarmas (categoría del sistema vs. fallos específicos) y seguimiento del rendimiento de producción (total del lote vs. calidad de los componentes).
Compatibilidad
Funciona con WinCC Unified (TIA Portal) y WinCC V8. Se incluye soporte completo para la vinculación de propiedades a tags HMI y PLC.
💡 Recordatorio de TIA Portal: Recuerde desactivar la opción "Read only" en TIA Portal al vincular un tag a una propiedad que necesite ser escrita desde el Custom Web Control. Si no lo hace, el CWC solo podrá leer los tags HMI y no escribir en ellos.
⚠️ Generado por IA: Este custom web control se generó automáticamente mediante IA. Pruebe y valide su rendimiento en un entorno que no sea de producción antes de la implementación completa.
⚠️ Generado por IA: Este custom web control se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamiento inesperado. Los usuarios son responsables de probar y validar antes de usarlo en entornos de producción.
