RGB Color Picker | Custom Web Control | WinCC Unified & V8

1 descarga
Gratis

Creado con el generador IA de HMIx

Este recurso se ha creado con IA en ai.hmix.tech. Describe lo que necesitas y genera tus propios controles HMI en minutos — gratis.

Custom Web Control

Acerca de RGB Color Picker

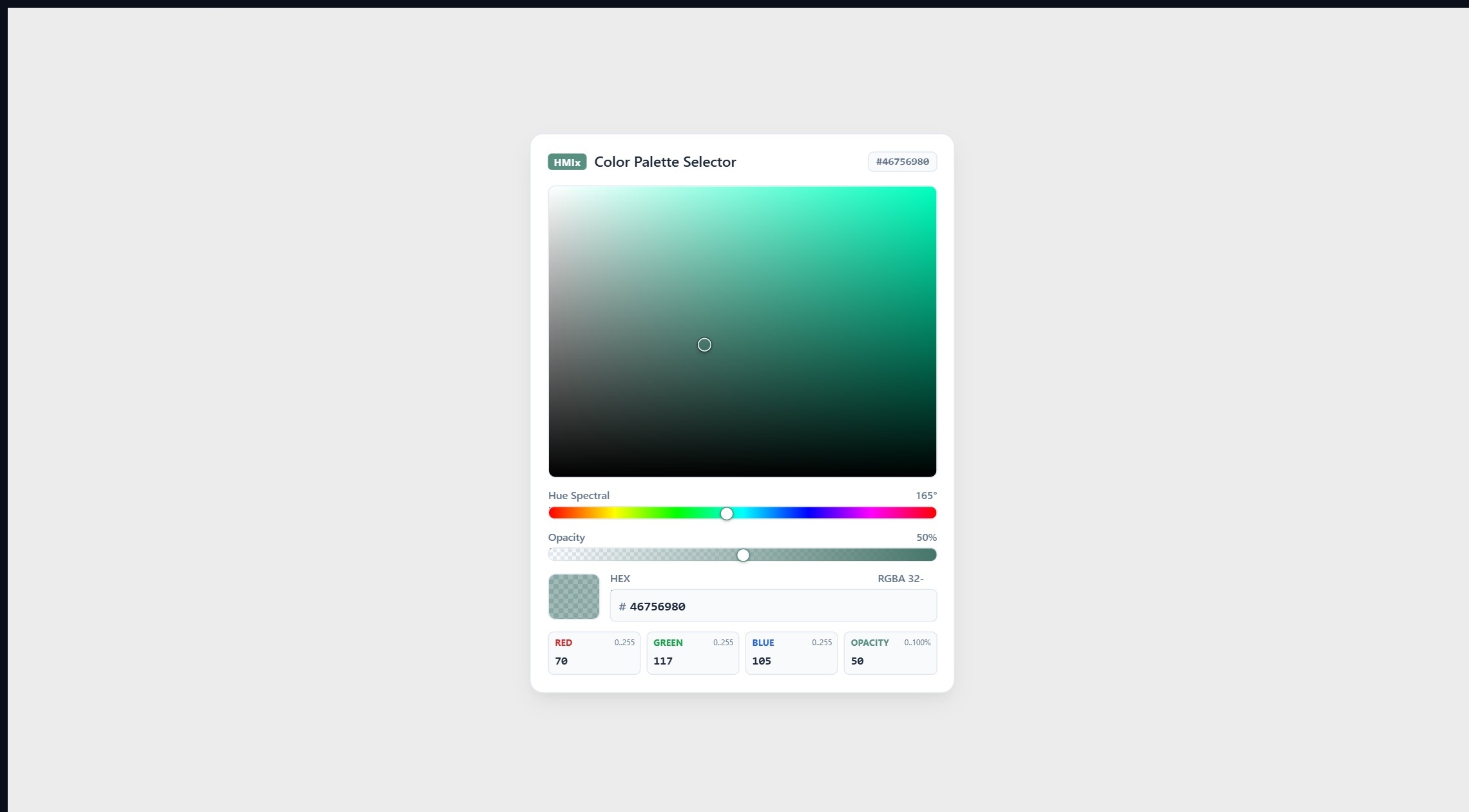

El RGB Color Picker es un Custom Web Control (CWC) de alto rendimiento diseñado para entornos industriales modernos de HMI. Proporciona a los operadores una interfaz sofisticada para la selección precisa de color, utilizando un lienzo 2D de saturación-valor HSV combinado con un control deslizante de espectro de tono dedicado y control de opacidad alfa. Este control salva la distancia entre requisitos de diseño complejos y la usabilidad industrial, permitiendo una integración fluida en proyectos WinCC Unified y WinCC V8 mediante property binding estándar.

Características principales

  • Mapeado HSV de precisión: Navegue por el espacio de color sin esfuerzo con un lienzo visual 2D y ajuste lineal del tono para una selección intuitiva.
  • Modos de interacción duales: Admite tanto selección visual como entrada numérica directa a través de canales RGBA para una coincidencia y repetibilidad exactas del color.
  • Transparencia dinámica: Control deslizante alfa integrado para la gestión de la opacidad, esencial para elementos de interfaz de usuario basados en superposiciones y transparencia en diseños avanzados de SCADA.
  • Arquitectura orientada a eventos: Incluye ColorChanged para retroalimentación en tiempo real y ColorCommitted para la confirmación del valor final, optimizando la comunicación con el PLC y las actualizaciones de tags.

Personalización

El control ofrece 11 propiedades bindable para una integración profunda. Los ingenieros pueden definir la identidad visual usando backgroundColor, titleText y tagBadgeText. La interfaz de datos principal se gestiona mediante selectedColor (ARGB de 32 bits) y cadenas hexColor. Para un control granular, están disponibles las propiedades individuales red, green, blue y opacity. Los desarrolladores también pueden alternar la visibilidad de los controles avanzados usando showAlphaSlider y showRgbChannels para simplificar la interfaz de usuario según roles específicos del operador.

Casos de uso

Ideal para la gestión dinámica de temas en HMI, visualización de procesos donde la codificación por colores representa estados variables y sistemas de gestión de recetas que requieren identificación específica de lotes codificados por color.

Compatibilidad

Funciona con WinCC Unified (TIA Portal) y WinCC V8. Incluye documentación completa con instrucciones de instalación para ambas plataformas.

💡 Recordatorio de TIA Portal: Recuerde desactivar la opción "Read only" en TIA Portal al vincular un tag a una propiedad que necesite escribirse desde el Custom Web Control. Si no lo hace, el CWC solo podrá leer los tags HMI y no escribir en ellos.

⚠️ Generado por IA: Este custom web control se generó automáticamente utilizando IA. Por favor, pruebe y valide antes de desplegarlo en entornos de producción.

⚠️ Generado por IA: Este custom web control se generó automáticamente utilizando tecnología de IA. Puede contener errores o comportamiento inesperado. Los usuarios son responsables de probarlo y validarlo antes de usarlo en entornos de producción.

Compartir este recurso:
Última actualización:11 sept 2026
Publicado:27 ago 2026
Diseño:SIEMENS - SIMATIC
