Válvula de tres vías | Dynamic SVG | WinCC Unified y V8

4 descargas
Gratis

Creado con el generador IA de HMIx

Este recurso se ha creado con IA en ai.hmix.tech. Describe lo que necesitas y genera tus propios controles HMI en minutos — gratis.

Dynamic SVG

Acerca de la válvula de tres vías

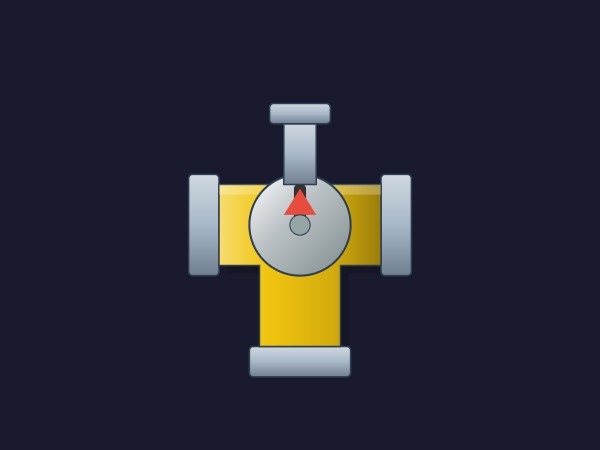

La válvula de tres vías es un componente Dynamic SVG de alta fidelidad diseñado para la visualización profesional de SCADA y HMI. Diseñada con una estética industrial robusta, este componente presenta un cuerpo amarillo de alta visibilidad con degradados metálicos realistas y bridas con acabado de acero. Proporciona una vista frontal en elevación clara que cumple con los estándares modernos de diseño industrial, asegurando que el flujo de proceso y el estado de la válvula sean inmediatamente reconocibles para los operadores en entornos de alta presión.

Características principales

  • Retroalimentación visual dinámica: Rotación en tiempo real del indicador de flujo y actualizaciones de estado codificadas por color.
  • Diseño de grado industrial: Cuenta con un sofisticado degradado de 4 paradas para un efecto volumétrico en 3D y texturas de brida de acero cepillado.
  • Alto rendimiento: La arquitectura ligera SVG garantiza una renderización y escalado fluidos en todas las resoluciones de pantalla sin pixelación.

Personalización

La válvula de tres vías ofrece 5 propiedades especializadas para una integración perfecta en su lógica de proceso. Puede ajustar dinámicamente la propiedad BasicColor para reflejar los estados operativos (como amarillo para normal o rojo para fallo) y modificar la propiedad FlangeColor para cumplir con estándares específicos de tuberías. La propiedad ValvePosition permite un control preciso sobre la orientación del indicador de flujo, mientras que los conmutadores IndicatorColor y ShowShadow proporcionan capas adicionales de profundidad visual y claridad.

Casos de uso

  • Procesamiento químico: Supervisión de la desviación y mezcla de fluidos en redes de tuberías complejas.
  • Tratamiento de agua: Visualización de la dirección del flujo en colectores de filtración y distribución.
  • Sistemas HVAC: Gestión de la distribución térmica en circuitos de refrigeración industrial a gran escala.

Compatibilidad

Este componente está totalmente optimizado para WinCC Unified y WinCC V8. Admite enlace directo de tags para todas las propiedades dinámicas, lo que permite un despliegue rápido dentro de los entornos TIA Portal o WinCC Explorer.

Nota: Este dynamic SVG se generó automáticamente mediante tecnología de IA. Se recomienda realizar pruebas funcionales exhaustivas y validación dentro de su entorno HMI específico antes de implementarlo en un sistema de producción en vivo.

⚠️ Generado por IA: Este dynamic svg se generó automáticamente mediante tecnología de IA. Puede contener errores o comportamiento inesperado. Los usuarios son responsables de probar y validar antes de usarlo en entornos de producción.
