Dynamic SVG
Acerca de la Caldera de agua

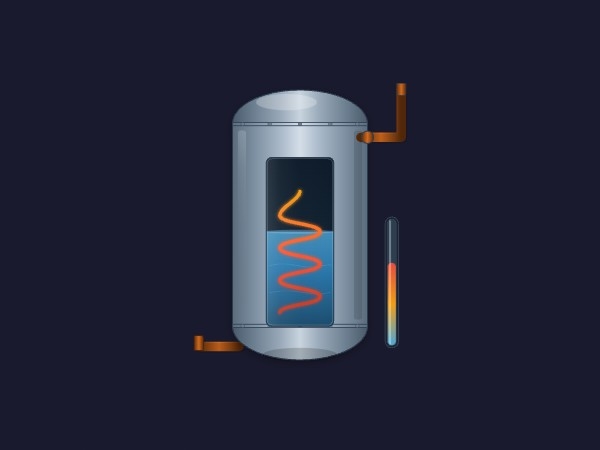

La Caldera de agua es un componente Dynamic SVG premium diseñado para aplicaciones industriales de alta gama SCADA y HMI. Este control ofrece una visualización realista y renderizada en 3D de un calentador de agua doméstico, con un acabado metálico de acero cepillado y una ventana central seccionada. Está diseñado para proporcionar a los operarios información visual inmediata sobre los procesos térmicos mediante animaciones de fluidos y transiciones de color dinámicas, lo que lo convierte en un activo esencial para la automatización moderna de edificios y los sistemas industriales de calefacción.
Características principales
- Visualización dinámica del nivel: La propiedad WaterLevel permite el escalado vertical en tiempo real del llenado de agua semitransparente, perfectamente recortado dentro de la ventana de visualización central.
- Retroalimentación del estado térmico: La propiedad TemperatureValue controla un indicador vertical dedicado, mientras que el booleano HeatingActive activa un efecto de brillo neón intenso en la resistencia interna.
- Gráficos de alta fidelidad: Utiliza degradados lineales con múltiples paradas para simular acero cepillado, tuberías de cobre y reflejos de luz realistas, logrando una estética industrial profesional.
- Rendimiento optimizado: Construido como un SVG ligero, garantiza transiciones fluidas y cero retraso de rendimiento tanto en estaciones basadas en PC como en clientes web.
Personalización
La Caldera de agua es altamente adaptable a los estándares específicos de su proyecto. Puede modificar el BasicColor de la carcasa del depósito, ajustar el PipeColor para que coincida con estándares de fluidos específicos y personalizar el CoilColor para diferentes etapas de calefacción. Para vistas simplificadas, la propiedad ShowCutaway puede alternar la visibilidad de los componentes internos, lo que permite una interfaz de panel más limpia cuando no se requiere una monitorización detallada.
Casos de uso
Este componente es ideal para la monitorización de agua caliente sanitaria (ACS), la visualización de plantas HVAC, salas de calderas de complejos residenciales y paneles de procesos térmicos industriales donde la indicación clara del estado de temperatura y volumen es fundamental.
Compatibilidad
Totalmente compatible con WinCC Unified y WinCC V8. El control admite integración directa mediante arrastrar y soltar y enlace de propiedades sin interrupciones con tags PLC dentro de TIA Portal o el Configuration Studio de WinCC.
⚠️ Generado por IA: Este dynamic SVG se generó automáticamente mediante IA. Pruebe y valide todos los enlaces de propiedades y comportamientos visuales antes de implementarlo en entornos de producción.
⚠️ Generado por IA: Este dynamic svg se generó automáticamente con tecnología de IA. Puede contener errores o comportamiento inesperado. Los usuarios son responsables de probar y validar antes de usarlo en entornos de producción.
