Informazioni sul Ventilatore Centrifugo

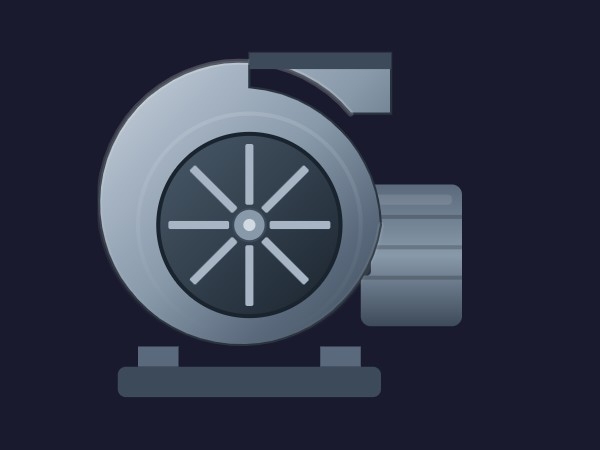

Il Ventilatore Centrifugo è un Dynamic SVG specializzato progettato per ambienti industriali SCADA e HMI, che offre una visualizzazione ad alta fedeltà delle apparecchiature di movimentazione dell'aria. Questo componente consente una rappresentazione meccanica realistica sugli schermi operatore, con una girante dinamica che può essere animata per riflettere gli stati di funzionamento effettivi o le variazioni di velocità in tempo reale. Utilizzando grafica vettoriale, garantisce chiarezza a qualsiasi scala, rendendolo perfetto per i moderni pannelli di controllo ad alta risoluzione.
Caratteristiche Principali
- Animazione Dinamica: Il componente della girante risponde alla proprietà RotationAngle, consentendo una visualizzazione fluida del movimento quando il sistema è in funzione.
- Visibilità Modulare: Gli operatori possono attivare o disattivare la visualizzazione dei componenti strutturali utilizzando le proprietà ShowMotor e ShowBase per adattarsi a configurazioni specifiche dell'apparecchiatura.
- Grafica ad Alte Prestazioni: Realizzato come SVG conforme agli standard, garantendo un basso consumo di risorse e un ridimensionamento perfetto su tutte le risoluzioni dei display industriali.
Personalizzazione
Questo controllo offre 6 proprietà distinte per un'integrazione approfondita negli standard di progettazione del vostro impianto. Gli ingegneri possono definire lo stile visivo utilizzando BasicColor, MotorColor e ImpellerColor per adattarsi al marchio aziendale o alla codifica dei colori basata sullo stato. Inoltre, le proprietà RotationAngle, ShowMotor e ShowBase sono completamente associabili a PLC tags o variabili interne HMI, consentendo modifiche basate sullo stato senza la necessità di script complessi.
Casi d'Uso
Ideale per sistemi di monitoraggio HVAC, controlli di ventilazione industriale, gestione dell'aria in camera bianca e dashboard per torri di raffreddamento. Fornisce un feedback visivo intuitivo per i team di manutenzione e gli operatori riguardo allo stato del ventilatore, alla direzione di rotazione e alla presenza meccanica.
Compatibilità
Progettato per un'integrazione perfetta con WinCC Unified e WinCC V8. Il componente segue gli standard industriali per gli SVG dinamici, rendendolo una scelta affidabile per i moderni progetti di automazione. È sufficiente importare il file nella libreria del progetto e trascinarlo sullo schermo.
Generato dall'IA: Questo Dynamic SVG è stato generato automaticamente utilizzando la tecnologia IA. Si prega di garantire test e convalida approfonditi all'interno del proprio ambiente ingegneristico specifico prima della distribuzione finale nei sistemi di produzione.
⚠️ Generato dall'IA: Questo dynamic svg è stato generato automaticamente utilizzando la tecnologia IA. Può contenere errori o comportamenti inattesi. Gli utenti sono responsabili dei test e della convalida prima dell'utilizzo in ambienti di produzione.
