Le 9 migliori pompe SVG dinamiche per WinCC Unified e WinCC V8 (gratis)
Abbiamo aperto tutte le pompe SVG dinamiche del catalogo HMIx, 26 prodotti con «pump» nel nome a ottobre 2026, guardato ogni render da vicino, letto ogni scheda prodotto e tenuto le nove che domattina metteremmo volentieri in una schermata WinCC Unified o WinCC V8. Tutte gratis, tutte in formato .svghmi: pompe centrifughe e sommerse realistiche, una pompa per fanghi, una pompa a lobi e simboli pompa P&ID puliti.
- SVG dinamico
- SVGHMI
- WinCC Unified
- WinCC V8
- TIA Portal
- Simboli pompa
- Grafica HMI
- Simboli SCADA
Scelte rapide
Vai di fretta? Salta dritto alla pompa che ti serve.
- 01La migliore in assoluto (e la più configurabile)Water Pump
- 02La migliore pompa centrifuga animataCentrifugal Pump
- 03Il miglior simbolo pompa P&IDPump Symbol
- 04La migliore per schermate HMI high-performanceProcess Line Pump
- 05La migliore pompa sommersa con effetti di flusso e vibrazioneSubmersible Pump
- 06La migliore pompa sommersa per acque reflueSubmersible Pump
- 07La migliore pompa a cavità progressiva per fanghiSludge Feed Pump
- 08La migliore pompa a lobi per processi igieniciLobe Pump
- 09Il miglior simbolo d'impatto per le panoramicheImpulsion Pump Symbol
Perché il simbolo della pompa è l'oggetto che lavora di più nella tua schermata
I serbatoi si prendono l'attenzione, ma il lavoro lo fanno le pompe. Una stazione di sollevamento, un circuito di raffreddamento, uno skid di dosaggio o un'intera rete idrica: ogni schermata di processo è piena di pompe, e la prima domanda dell'operatore è sempre la stessa. È in marcia, è ferma o è in avaria? Una buona pompa SVG dinamica risponde prima che qualcuno legga un solo numero.
In WinCC Unified (TIA Portal) e in WinCC V8, un SVG dinamico, il formato .svghmi, è un disegno vettoriale che espone proprietà come MotorColor o RotorRotation. Lo trascini nella schermata, colleghi quelle proprietà a variabili HMI e il disegno reagisce: il corpo cambia colore con lo stato, la girante gira, si accende un'icona di avaria. Niente script, niente JavaScript, e resta nitido a qualsiasi dimensione, da un Unified Comfort Panel da 7 pollici a un videowall 4K in sala controllo.
Cosa rende una pompa SVG dinamica degna di essere scaricata
Prima della lista, il metro di giudizio. Ecco cosa abbiamo cercato, più o meno in ordine di quanto ci dà fastidio quando manca:
- Uno stato che si vede. Come minimo una proprietà di colore per il motore o il corpo pompa, così marcia, arresto e avaria saltano all'occhio. Icone di stato integrate o una girante che gira sono un bonus.
- Un movimento onesto. La rotazione ha senso solo quando l'albero punta verso chi guarda, come una girante vista di fronte. In una vista laterale, colore e visibilità raccontano la storia meglio di un disegno che gira su se stesso.
- Proprietà nominate nella scheda. Se la pagina prodotto annuncia dodici proprietà, vogliamo sapere come si chiamano prima di scaricare. Le schede che non ne nominano nessuna sono finite, nel migliore dei casi, tra le menzioni d'onore.
- Leggibile anche in piccolo. Le panoramiche d'impianto riducono le pompe alle dimensioni di un'unghia; una pompa che a 60 pixel diventa una zuppa grigia lì non serve.
- Varietà. Invece di nove copie della stessa pompa ad aspirazione assiale, abbiamo scelto un campione per ogni mestiere: uso generale, centrifuga animata, simbolo P&ID, panoramica di stato, sommersa, acque reflue, fanghi, igienica e un simbolo rotondo per le panoramiche.
Come le abbiamo scelte (e cosa non abbiamo fatto)
Abbiamo passato in rassegna i 26 SVG dinamici con «pump» nel nome pubblicati su HMIx a ottobre 2026. Per ognuno abbiamo guardato il render reale (il disegno vero e proprio, non la copertina del catalogo con il titolone sopra) e letto la scheda prodotto per capire quali proprietà espone. Download e recensioni sono serviti solo per gli spareggi: nel momento in cui scriviamo, la pompa più scaricata del catalogo aveva 13 download, quindi nessuna ha ancora avuto il tempo di farsi una reputazione.
Abbiamo lasciato fuori tre prodotti la cui anteprima pubblicata mostra solo un segnaposto «SVG Preview», tre il cui render non somiglia affatto a una pompa (un ventilatore incorniciato, un'elica e qualcosa di più vicino a un'unità di trattamento aria), un relè di protezione pompa che è un altro tipo di dispositivo e i quasi-doppioni di fratelli migliori. E un avvertimento onesto: per questo articolo abbiamo giudicato disegni e documentazione; non abbiamo fatto girare queste pompe in un Runtime vero. Sono state generate con l'IA e ogni pagina prodotto ricorda di provarle nel proprio progetto TIA Portal prima di andare in produzione. Diremmo lo stesso di qualsiasi cosa scaricata da qualunque parte.
Le 9 migliori pompe SVG dinamiche, una per una
Per ogni voce trovi il render SVG reale, cosa ci è piaciuto, cosa tenere presente e le proprietà che puoi collegare, seguiti dalla miniatura del catalogo: fai clic per aprire la pagina del prodotto e scaricare la pompa gratis.
01La migliore in assoluto (e la più configurabile)

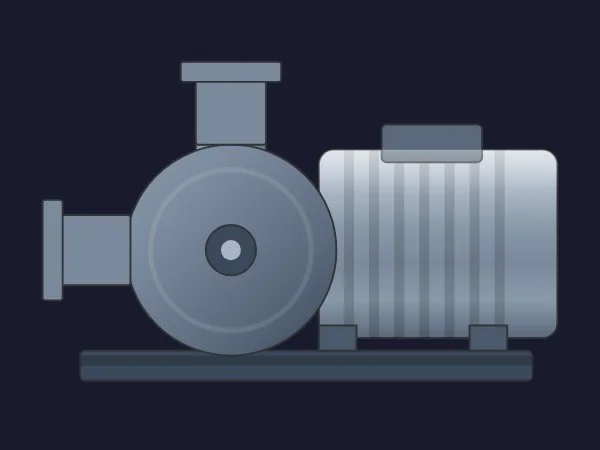

Water Pump
Se potessimo tenerne una sola, sarebbe questa. Una classica pompa centrifuga ad aspirazione assiale vista di lato: flangia di ingresso a sinistra, mandata in alto, voluta rotonda, motore alettato con la sua morsettiera e tutto montato su un basamento comune. Grigi tranquilli, forme pulite e niente che sembrerà datato accanto al resto delle tue apparecchiature.
A farla vincere è la configurabilità. La sua scheda annuncia 17 proprietà e ne nomina undici: colori per motore, pompa, basamento, flange, morsettiera e bulloni dell'albero, interruttori come ShowFins, ShowBase e ShowHighlights, e due rarità, InletPipeWidth e OutletPipeWidth, che ti permettono di adattare i bocchelli della pompa alla larghezza delle tubazioni che già disegni in WinCC.
Nel momento in cui scriviamo è anche la pompa più scaricata del catalogo. Non a valanga, ma il pubblico e noi siamo d'accordo.
Cosa ci piace
- Larghezze dei tubi adattabili alla grafica delle tubazioni che hai già
- Dal dettagliato all'essenziale con
ShowFins,ShowBaseeShowHighlights - Colori sobri, adatti alle schermate high-performance
Da tenere presente
- Nella scheda non c'è una proprietà di rotazione o di marcia: mostra lo stato con
MotorColoroPumpColor - La scheda annuncia 17 proprietà ma ne nomina undici: controlla l'interfaccia completa in TIA Portal
Proprietà collegabili
- MotorColor
- PumpColor
- FoundationColor
- FlangeColor
- JunctionBoxColor
- ShaftBoltColor
- ShowFins
- ShowBase
- ShowHighlights
- InletPipeWidth
- OutletPipeWidth
02La migliore pompa centrifuga animata

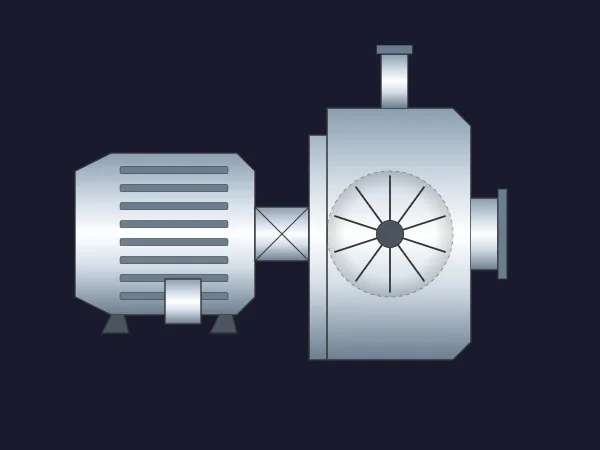

Centrifugal Pump
La pompa più brillante della lista. Un motore alettato su piedi, un carter del giunto e un corpo pompa lucido e sfaccettato con la girante disegnata dentro uno spaccato, più una mandata in alto e una flangia laterale. I gradienti effetto acciaio spazzolato le danno un'aria premium su sfondo scuro.
RotorRotation muove la girante, ed è l'unico caso in cui far girare un pezzo ha senso, perché la girante è disegnata di fronte. CouplingStatusColor è un tocco di classe: puoi segnalare la trasmissione per conto suo, per esempio un allarme del giunto, mentre MotorColor e PumpColor portano lo stato principale. ShowMotor e ShowPump nascondono l'una o l'altra metà, comodo per una pompa ad asse nudo azionata da qualcos'altro.
Cosa ci piace
- Rotazione della girante disegnata di fronte, quindi il movimento si legge in modo naturale
- Un colore di stato separato per il giunto
- Tutte e sette le sue proprietà sono nominate nella scheda
Da tenere presente
- Molto brillante: sulle schermate chiare può sembrare slavata
- Ha una quasi-gemella con basamento (Heavy Duty Pump, tra le menzioni): scegli uno stile e resta su quello
Proprietà collegabili
- RotorRotation
- ShowMotor
- ShowPump
- MotorColor
- PumpColor
- CouplingStatusColor
- BasicColor

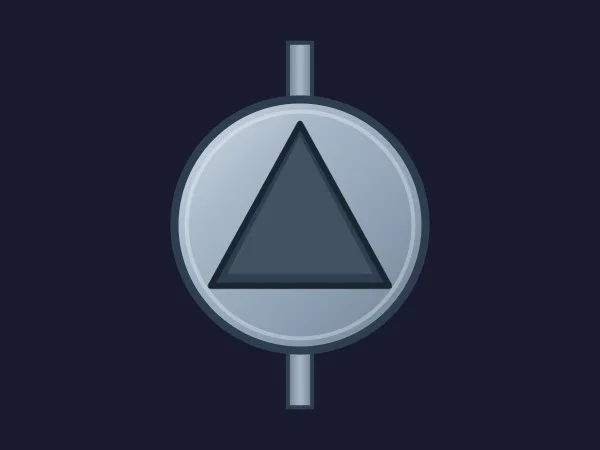

03Il miglior simbolo pompa P&ID
Pump Symbol
A volte non vuoi il disegno di una pompa, vuoi il simbolo. Questo è quello da manuale: un cerchio con un triangolo che punta verso la mandata e due tronchetti di tubo. Secondo la sua scheda segue la ISO 7000-0134 e la ISO 14617-6, i riferimenti per quella forma a cerchio e triangolo.
È fatto per lo stato, non per l'apparenza. ActiveColor dipinge lo stato di marcia o di avaria, BasicColor e StrokeColor definiscono l'aspetto neutro, ShowFlow accende l'indicatore di flusso e RotationAngle ruota l'intero simbolo perché la mandata punti dove va il tuo tubo. Cinque proprietà, tutte nominate, collegate in due minuti.
Cosa ci piace
- Una forma standard che ogni operatore riconosce
RotationAnglelo adatta a qualsiasi direzione del tubo- Perfetto in piccolo nelle panoramiche affollate
Da tenere presente
- Niente motore, niente icone di stato: è un simbolo e basta
- Nell'anteprima la mandata punta in alto: per le tubazioni orizzontali metti in conto
RotationAngle
Proprietà collegabili
- ActiveColor
- BasicColor
- StrokeColor
- ShowFlow
- RotationAngle

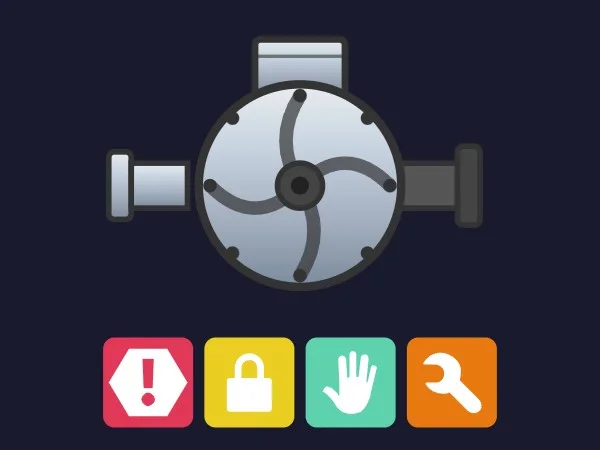

04La migliore per schermate HMI high-performance
Process Line Pump
Un oggetto che fa il lavoro di cinque. Una vista frontale di un corpo pompa con girante a pale curve, bulloni lungo il bordo e tubi di ingresso e uscita e, sotto, quattro icone di stato: allarme, interblocco, modo manuale e manutenzione.
ImpellerRotation fa girare la girante e, visto che è disegnata di fronte, il movimento è credibile. Le icone si accendono con proprietà come ShowIconAlarm e ShowIconManual e si ricolorano con ColorAlarm e ColorLock, mentre BasicColor, BearingColor e ImpellerColor si occupano della pompa vera e propria. Un operatore che passa in rassegna venti pompe vede subito quale è bloccata o in manuale.
Cosa ci piace
- Lo stato dell'apparecchiatura a colpo d'occhio, senza simboli extra
- Una rotazione che ha senso dal punto di vista fisico
- Dodici proprietà, il set di stati più ricco della lista
Da tenere presente
- I colori di default delle icone sono chiassosi: smorzali per palette di grigi in stile ISA-101
- La scheda nomina otto delle sue dodici proprietà; le altre le trovi in TIA Portal
Proprietà collegabili
- ImpellerRotation
- BasicColor
- BearingColor
- ImpellerColor
- ShowIconAlarm
- ShowIconManual
- ColorAlarm
- ColorLock

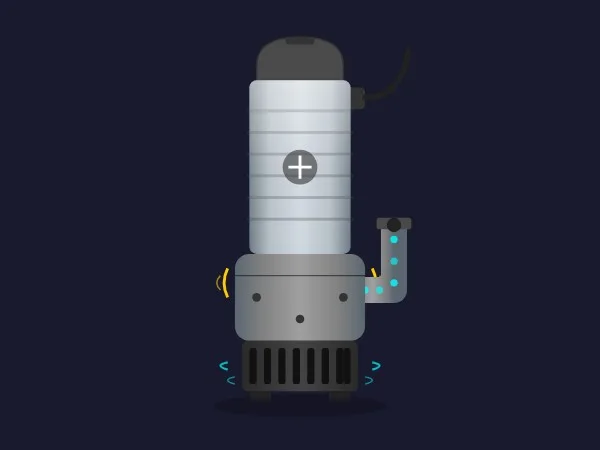

05La migliore pompa sommersa con effetti di flusso e vibrazione
Submersible Pump
La pompa più espressiva della lista. Una sommersa alta con corpo motore chiaro, un cavo di alimentazione, una sezione pompa imbullonata, una griglia di aspirazione sul fondo e una curva di mandata di lato. Nell'anteprima, punti ciano risalgono la mandata, chevron ciano segnano l'aspirazione e piccoli archi gialli segnalano la vibrazione.
Ogni effetto ha il suo interruttore: ShowFlow, ShowSuction e ShowVibration, più VibrationIntensity e RotationSpeed per l'indicatore di rotazione. MotorStatusColor colora il motore in base al suo stato e PumpCasingColor e BasicColor sistemano il resto. Tutte e otto le proprietà sono nominate nella scheda, cosa che apprezziamo.
Cosa ci piace
- Flusso, aspirazione e vibrazione da mostrare o nascondere uno per uno
- Un colore di stato dedicato al motore
- Interfaccia completamente documentata
Da tenere presente
- Con tutti gli effetti accesi diventa affollata: spegnili nelle schermate di panoramica tranquille
- Collega
ShowVibrationa un vero allarme di vibrazione, non a «in marcia», o gli operatori impareranno a ignorarlo
Proprietà collegabili
- RotationSpeed
- ShowFlow
- ShowSuction
- ShowVibration
- VibrationIntensity
- MotorStatusColor
- PumpCasingColor
- BasicColor

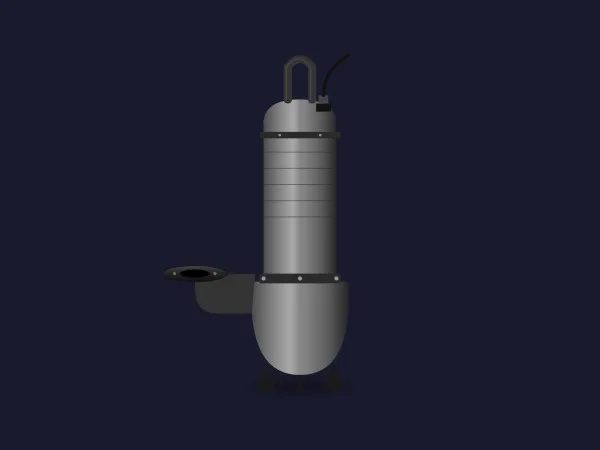

06La migliore pompa sommersa per acque reflue
Submersible Pump
Se la precedente è la showgirl, questa è l'operaio della fognatura. Una sommersa grigia e snella con maniglia di sollevamento e cavo in cima, un motore alettato, una voluta arrotondata con piedi e una curva di mandata flangiata che sporge di lato: esattamente la sagoma che ti aspetti in una stazione di sollevamento.
Le sue cinque proprietà sono semplici: BasicColor per il corpo, DischargeColor per la curva, HandleColor per segnalare manutenzione o sicurezza, ShowPump per nasconderla e VibrationLevel, che muove il disegno per suggerire la vibrazione. Abbinala a un livello e due di queste formano una coppia servizio/riserva perfettamente leggibile.
Cosa ci piace
- Una sagoma da pompa per liquami riconoscibile all'istante
- Abbastanza snella da metterne due o tre affiancate in un pozzetto
- Colore separato per la curva di mandata
Da tenere presente
- Grigio scuro su sfondo scuro: dalle un
BasicColorpiù chiaro o una cornice - Nessuna proprietà di marcia: lo stato deve passare per un colore
Proprietà collegabili
- BasicColor
- DischargeColor
- HandleColor
- ShowPump
- VibrationLevel
07La migliore pompa a cavità progressiva per fanghi

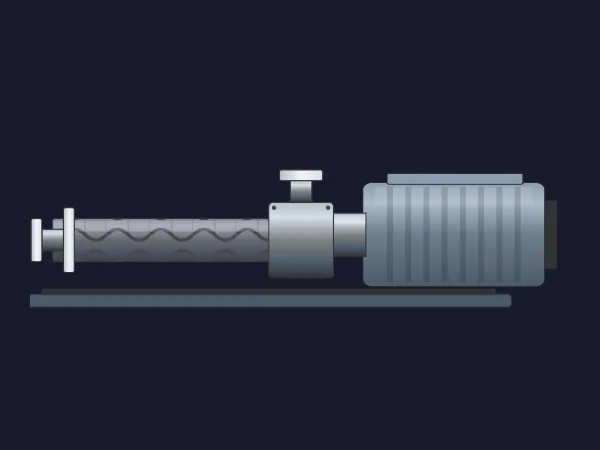

Sludge Feed Pump
Fanghi, torbide e fluidi viscosi chiedono una pompa volumetrica, e questa ne ha tutto l'aspetto: un lungo tubo statore con un rotore elicoidale disegnato all'interno, un corpo di aspirazione con ingresso in alto, una flangia di uscita in testa e un motore alettato, tutto su un lungo basamento. Qualsiasi ingegnere delle acque reflue la riconoscerà come pompa a cavità progressiva senza bisogno di etichette.
PumpSpeed anima gli elementi interni per suggerire la velocità, ShowMotor nasconde l'azionamento e MotorColor, FlangeColor, BaseplateColor e BasicColor coprono la tavolozza. Sei proprietà, tutte nominate.
Cosa ci piace
- Il disegno di pompa a cavità progressiva più convincente che abbiamo trovato
- Movimento interno legato a un valore di velocità
- Interfaccia completamente documentata
Da tenere presente
- Molto lunga e sottile: le serve uno spazio largo nella schermata
- La scheda non spiega cosa si aspetta
PumpSpeed: prova qualche valore prima di collegarla all'azionamento
Proprietà collegabili
- PumpSpeed
- ShowMotor
- MotorColor
- FlangeColor
- BaseplateColor
- BasicColor

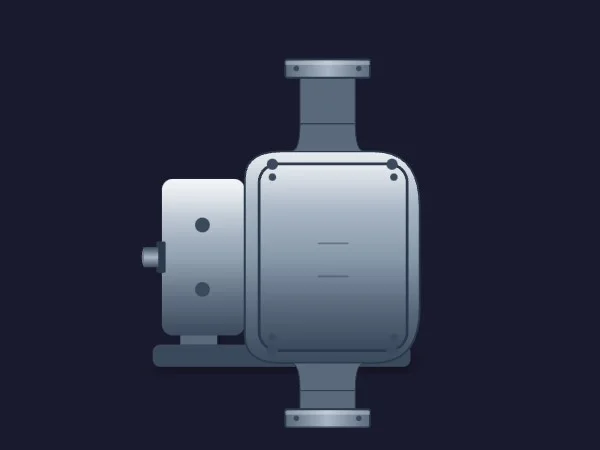

08La migliore pompa a lobi per processi igienici
Lobe Pump
Caseifici, birrifici e impianti alimentari adorano le pompe a lobi rotativi, e le librerie di simboli di solito se ne dimenticano. Questa ha la disposizione tipica: un riduttore con il suo moncone d'albero a sinistra, una testa pompa imbullonata e bocche flangiate verticali sopra e sotto.
Secondo la sua scheda, UpperLobeRotation e LowerLobeRotation fanno girare i due lobi in modo indipendente e ShowSectionCover apre uno spaccato per mostrarli. Nell'anteprima pubblicata il coperchio è chiuso, quindi i lobi non li abbiamo potuti vedere con i nostri occhi. ShaftVisibility, BasicColor, PortColor e BaseColor completano un set ordinato di sette.
Cosa ci piace
- Un tipo di pompa difficile da trovare come SVG dinamico
- Bocche verticali che si inseriscono con naturalezza nelle tubazioni verticali
- Colore delle bocche separato dal corpo
Da tenere presente
- Nell'anteprima i lobi sono nascosti: controlla lo spaccato in TIA Portal prima di prometterlo
- Due proprietà di rotazione da pilotare invece di una
Proprietà collegabili
- UpperLobeRotation
- LowerLobeRotation
- ShowSectionCover
- ShaftVisibility
- BasicColor
- PortColor
- BaseColor
09Il miglior simbolo d'impatto per le panoramiche

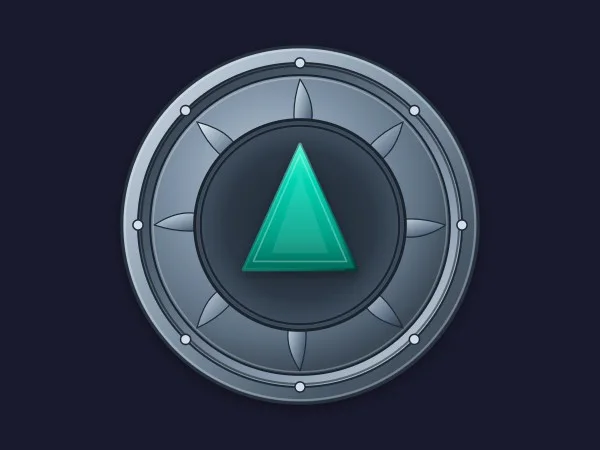

Impulsion Pump Symbol
La pompa più recente della lista e quella con più personalità. Una ghiera rotonda dall'aria lavorata a macchina con i bulloni, una corona di pale curve e un centro scuro con un triangolo verde acqua luminoso. Resta un simbolo pompa a cerchio e triangolo, solo vestito per una dashboard moderna.
RotorAngle fa girare la corona di pale, disegnata di fronte, quindi il movimento si legge bene. ArrowColor porta lo stato (marcia, arresto, avaria), ShowArrow e FlowDirection controllano il triangolo e BasicColor definisce il corpo. Cinque proprietà, tutte nominate.
Cosa ci piace
- Una rotazione che ha senso, più un colore di stato chiaro
- Leggibilissimo anche dall'altra parte della sala controllo
- La direzione del flusso è una proprietà, non un ridisegno
Da tenere presente
- Troppo appariscente per le schermate grigie rigorosamente ISA-101
- Nonostante «Impulsion» (mandata) nel nome, nel disegno non c'è nulla di specifico per la mandata: funziona come simbolo pompa generico
Proprietà collegabili
- RotorAngle
- ArrowColor
- ShowArrow
- FlowDirection
- BasicColor
Menzioni d'onore: altre 8 pompe che meritano un'occhiata
Sono rimaste fuori dalla top 9, di solito perché ci è entrata una sorella migliore o perché la loro scheda lascia troppo non detto, ma ognuna ha un buon motivo per esistere. Fai clic su una miniatura qualsiasi per aprire la sua pagina prodotto.
Drive Pump
Forse il render più realistico di tutti: una pompa ad aspirazione assiale lucidata con motore alettato, morsettiera e basamento. La sua scheda annuncia sei proprietà (colori e visibilità) senza nominarle, quindi controlla l'interfaccia in TIA Portal.
Vedi prodotto
Heavy Duty Pump
La quasi-gemella della nostra Centrifugal Pump animata, con basamento e otto proprietà, tra cui
Vedi prodottoRotorRotation,ShowRotore i colori di alette, giunto e morsettiera.
Submersible Pump
Una sommersa compatta con una girante blu scoperta sul fondo,
Vedi prodottoPumpSpeed,ShowImpellereRunningIndication, che cambia l'opacità tra marcia e attesa.
Submersible Pump
Una sommersa blu intenso con
Vedi prodottoImpellerOpacityper una voluta trasparente eRotationSpeed. Bellissima, ma poco contrastata sulle schermate scure.
Screw Transfer Pump
Un'altra pompa a vite con rotore a vista. Il suo
Vedi prodottoScrewPositionfa scorrere la vite di lato invece di farla girare, ed è per questo che ha vinto la Sludge Feed Pump.
Centrifugal Pump
Una sobria pompa con motore color grafite, con
Vedi prodottoShowGuardeShowShadow. Ottima se quelle lucide ti sembrano eccessive.
Diaphragm Pump
Un simbolo flat a doppia membrana per le linee di dosaggio, con solo
Vedi prodottoBasicColorePumpBodyColor. Semplice, e raro nelle librerie.
Pump Symbol
Cerchi flat per motore («M») e pompa con freccia di flusso e le quattro icone di stato. Nota che la sua scheda descrive gradienti metallici 3D che l'anteprima pubblicata non mostra.
Vedi prodotto
Non hai trovato la tua pompa? Creane una (o remixane una) con l'IA, gratis
Una confessione: tutte le pompe di questo articolo sono state create con il generatore IA di HMIx. Per questo possiamo dirlo senza arrossire: se nessuna è esattamente la pompa del tuo impianto, puoi generare la tua in pochi minuti.
Descrivi l'apparecchiatura a parole semplici (per esempio «pompa in linea verticale con motore in alto, un colore di stato per il motore e un'icona di avaria») e il generatore ti accompagna passo dopo passo: il disegno, le proprietà che collegherai in WinCC, una simulazione per provare i valori e il pacchetto .svghmi finale per WinCC Unified e WinCC V8. Lo stesso strumento crea Custom Web Controls quando ti servono numeri, pulsanti o logica che un SVG non può offrire, come un faceplate pompa con la velocità in giri/min.
- Remixa qualsiasi pompa di questa lista: nella sua pagina prodotto, il pulsante «Modifica nel generatore IA» la apre direttamente nel generatore, pronta per chiedere modifiche come «falla grigia ISA-101», «aggiungi un'icona di avaria» o «specchiala così l'ingresso è a destra». I link «Modificalo con l'IA» di questo articolo fanno lo stesso.
- Provarlo è gratis: puoi iniziare senza account, con una piccola dotazione giornaliera di crediti, e il piano Community è gratuito.
- Il risultato è tuo e lo usi come vuoi: scarica il pacchetto e mettilo nel tuo progetto TIA Portal come qualsiasi altra pompa di questa pagina.
Come usare una pompa SVG dinamica in WinCC Unified (e WinCC V8)
La versione breve, per quando hai già scelto la tua pompa. La nostra guida agli SVG dinamici copre ogni passaggio con schemi e screenshot.
Scarica il file .svghmi
Apri la pagina del prodotto, accedi con il tuo account gratuito e scarica il file. Tutte le pompe di questo articolo sono gratis.
Copialo nel tuo progetto TIA Portal
In WinCC Unified, metti il file nella cartella del progetto sotto
UserFiles\SVGControls(crea entrambe le cartelle se non esistono). Tornato in TIA Portal, aggiorna Widget dinamici nella task card Tool e trascina la pompa nella schermata.Collega le proprietà
Seleziona la pompa e, nella Finestra di ispezione, trova la sua proprietà di stato (
MotorColor,ActiveColor,MotorStatusColor… ogni pompa la chiama a modo suo) e pilotala con i bit di marcia e di avaria della pompa. Fai lo stesso con rotazione, interruttori e icone di stato, se li ha.Prova prima di collegare il PLC
Collega le proprietà a variabili interne, aggiungi campi I/O per quelle stesse variabili e avvia Runtime: passa tra arresto, marcia e avaria e prova qualche valore di rotazione. Solo allora passa alle variabili reali del PLC.
Su WinCC V8
Anche WinCC V8 supporta la grafica dinamica SVGHMI, che si configura in Graphics Designer. Il file è lo stesso; i passaggi di engineering sono quelli di quell'ambiente.
Dritta del mestiere: prima di collegare una proprietà di rotazione, controlla nella Finestra di ispezione se si aspetta un angolo o una velocità. Un angolo (come RotorAngle o RotationAngle) porta solo il disegno in quella posizione, quindi un valore fisso non farà girare la girante; ti serve una variabile che continui a cambiare mentre la pompa è in marcia. E ricorda che un SVG dinamico non può mostrare testi che cambiano: metti la velocità o la corrente in un campo I/O di WinCC accanto alla pompa.
Domande frequenti
Queste pompe SVG dinamiche sono davvero gratis?
Sì. Ogni pompa di questo articolo è pubblicata come prodotto gratuito su HMIx. Per scaricarle ti basta un account gratuito.
Funzionano sugli Unified Comfort Panel di WinCC Unified e su WinCC V8?
Le loro pagine prodotto indicano la compatibilità con WinCC Unified, Unified Comfort Panel compresi, e con WinCC V8. Come per qualsiasi grafica generata con l'IA, prova il comportamento nel tuo progetto e sul dispositivo di destinazione prima di andare in produzione.
Come mostro una pompa in marcia, ferma o in avaria?
Collega la proprietà di colore della pompa (per esempio MotorColor, ActiveColor o MotorStatusColor) a una variabile e usa la dinamizzazione di WinCC per associare un colore a ogni stato: grigio per ferma, un colore di marcia e rosso per l'avaria. Le pompe con icone di stato integrate, come la Process Line Pump, aggiungono in più allarme, blocco, manuale e manutenzione.
Quale simbolo pompa segue le convenzioni ISO o P&ID?
Il Pump Symbol (prodotto 1129) è il più vicino: secondo la sua scheda segue la ISO 7000-0134 e la ISO 14617-6, con il classico cerchio e un triangolo che punta verso la mandata. L'Impulsion Pump Symbol mantiene la stessa idea con un aspetto più decorativo.
Una pompa SVG dinamica può mostrare velocità, portata o corrente?
Non come testo che cambia: un SVG dinamico può cambiare colori, visibilità, posizioni e rotazioni, ma non il testo che mostra. Metti un campo I/O di WinCC accanto alla pompa per i numeri, oppure usa un Custom Web Control se ti serve un faceplate pompa completo.
Posso modificare una di queste pompe?
Certo. Puoi aprire il file .svghmi con qualsiasi editor di testo o vettoriale, oppure premere «Modifica nel generatore IA» nella pagina del prodotto e chiedere le modifiche a parole tue. La seconda strada di solito è più veloce, perché il generatore si occupa delle proprietà e del pacchetto.
Il nostro verdetto

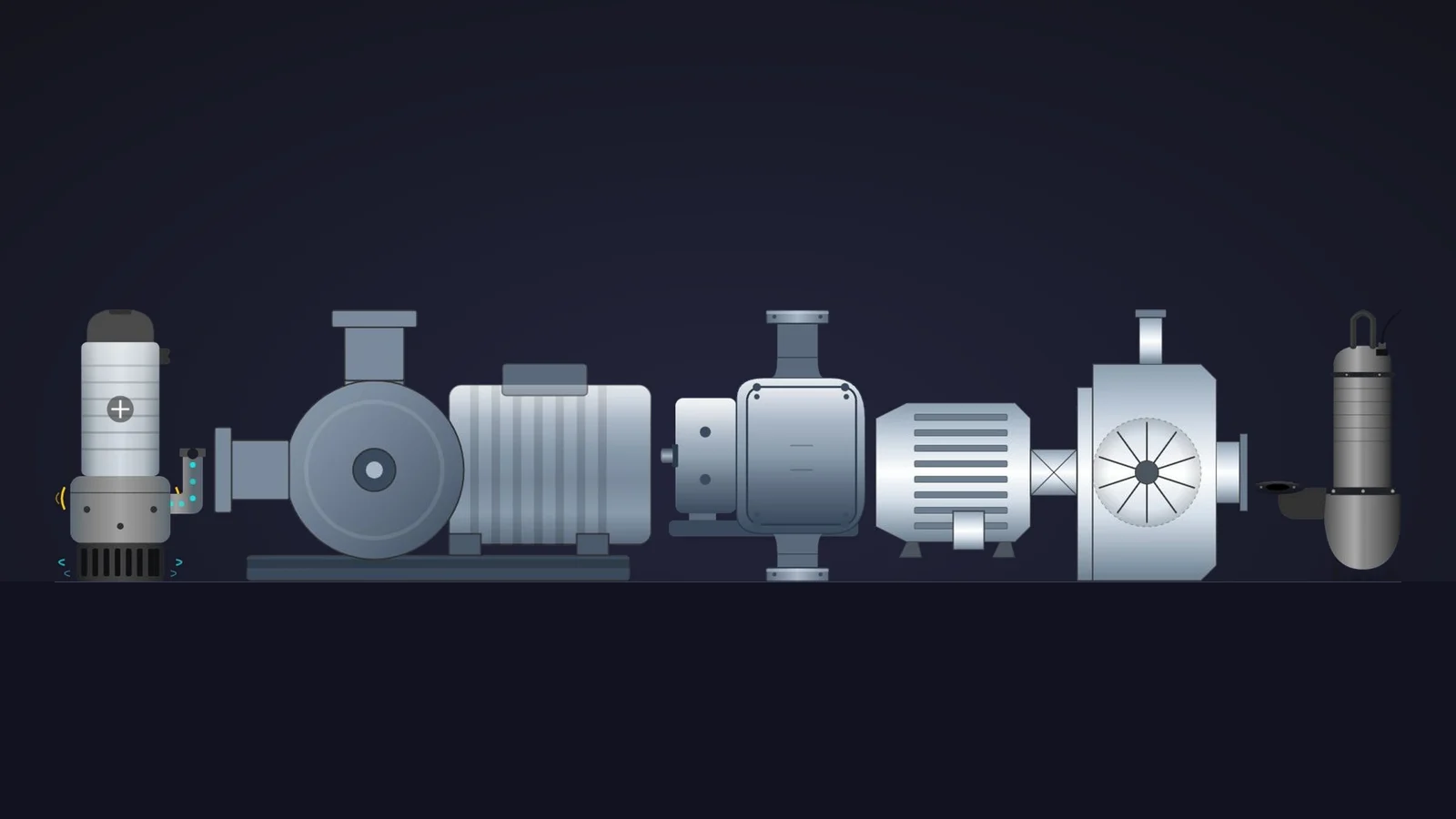

Se ne scarichi una sola, che sia la Water Pump: sta bene in qualsiasi schermata e le larghezze dei suoi tubi si allineano con quello che hai già. Per le panoramiche in stile P&ID, il Pump Symbol; per le schermate operatore ricche di stati, la Process Line Pump; per le stazioni di sollevamento, la snella Submersible Pump per acque reflue; e per i fanghi, la Sludge Feed Pump.
E se la tua pompa è più strana di tutte queste (da qualche parte c'è sempre una pompa a turbina verticale), ricorda che il generatore che le ha disegnate è a un clic di distanza.
