Ventola di raffreddamento | Dynamic SVG | WinCC Unified & V8

3 download
Gratis

Creato con il generatore IA di HMIx

Questa risorsa è stata creata con l'IA su ai.hmix.tech. Descrivi ciò che ti serve e genera i tuoi controlli HMI in pochi minuti — gratis.

Dynamic SVG

Informazioni sulla Ventola di raffreddamento

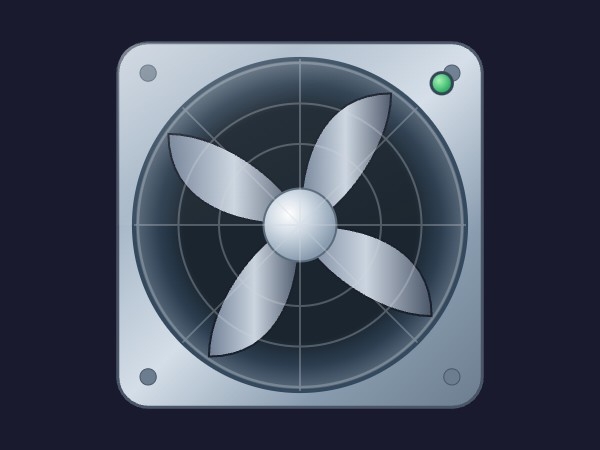

La Ventola di raffreddamento è un componente Dynamic SVG ad alta fedeltà progettato per ambienti professionali industriali SCADA e HMI. Con una finitura metallica di alta qualità con effetti di alluminio spazzolato e cromo, questo componente fornisce una rappresentazione realistica in 2D delle unità di gestione termica. Il suo design sofisticato include un alloggiamento esterno quadrato, pale aerodinamiche e una griglia protettiva in rete metallica, il tutto ottimizzato per la visualizzazione ad alte prestazioni in WinCC Unified e WinCC V8.

Caratteristiche principali

  • Movimento dinamico: rotazione in tempo reale del gruppo ventola tramite la proprietà FanRotation per visualizzare la velocità del motore e lo stato operativo.
  • Profondità visiva avanzata: gradienti multi-stop e sovrapposizioni lucide simulano l'illuminazione industriale e le texture metalliche per un'esperienza operatore premium.
  • Diagnostica integrata: indicatore di stato integrato per un feedback visivo immediato sullo stato dell'apparecchiatura e sui guasti.
  • Visibilità flessibile: livelli commutabili che consentono viste semplificate o dettagliate a seconda della densità della dashboard.

Personalizzazione

La Ventola di raffreddamento offre un'ampia configurazione tramite 7 proprietà collegabili. Gli utenti possono regolare il BasicColor e il BladeColor per adattarsi agli standard aziendali o a tipi di fluidi specifici. Le proprietà StatusColor e ShowStatus forniscono una chiara segnalazione degli allarmi, mentre ShowGrill e VentOpacity consentono di regolare con precisione la complessità visiva dell'unità di ventilazione per soddisfare diversi requisiti dell'interfaccia utente.

Casi d'uso

  • Sistemi HVAC: monitoraggio delle unità di ventilazione e condizionamento dell'aria nell'automazione degli edifici.
  • Elettronica di potenza: visualizzazione dello stato di raffreddamento per inverter, trasformatori e armadi server.
  • Raffreddamento di processo: rappresentazione di scambiatori di calore industriali e torri di raffreddamento negli stabilimenti di produzione.

Compatibilità

Questa Dynamic SVG è completamente compatibile con WinCC Unified e WinCC V8. Supporta il binding diretto dei tag per tutte le proprietà, garantendo un'integrazione perfetta nei moderni framework di automazione industriale.

Nota: questa dynamic SVG è stata generata automaticamente utilizzando l'IA. Assicurarsi di eseguire test e convalide approfonditi all'interno del proprio specifico ambiente ingegneristico prima della distribuzione in sistemi di produzione.

⚠️ Generato dall'IA: questa dynamic svg è stata generata automaticamente utilizzando la tecnologia IA. Può contenere errori o comportamenti imprevisti. Gli utenti sono responsabili dei test e della convalida prima dell'uso in ambienti di produzione.
