Vista frontale ventilatore | Dynamic SVG | WinCC Unified & V8

Dynamic SVG

Informazioni su Vista frontale ventilatore

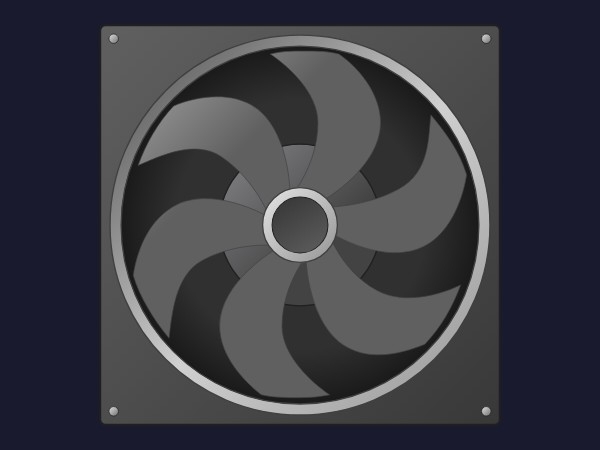

La Vista frontale ventilatore è un componente Dynamic SVG ad alte prestazioni specificamente progettato per la visualizzazione industriale HMI e SCADA. Questo asset fornisce una rappresentazione realistica in prospettiva frontale dell'hardware di ventilazione e raffreddamento industriale, consentendo agli operatori di monitorare gli stati meccanici con alta fedeltà visiva in ambienti Siemens WinCC.

Caratteristiche principali

• Animazione dinamica: Utilizzare la proprietà FanRotation per riflettere in tempo reale le velocità del motore o gli stati operativi direttamente dalla logica PLC.
• Alta granularità: Controllo individuale sui componenti interni, comprese pale, motori e anelli strutturali.
• Prestazioni ottimizzate: La grafica vettoriale leggera garantisce prestazioni fluide su tutte le piattaforme hardware senza perdere dettaglio ad alti livelli di zoom.

Personalizzazione

La Vista frontale ventilatore offre 8 proprietà specializzate per un'integrazione approfondita. È possibile definire il BasicColor per l'alloggiamento, utilizzando BladeColor e MotorColor per fornire indicazioni visive sulla temperatura o sullo stato di salute. La proprietà FanVisible consente il rendering condizionale in base alla configurazione del sistema. Anche i dettagli minori come BoltColor, AxleColor e RingColor sono completamente regolabili, garantendo che il componente si allinei perfettamente con gli standard di design aziendali o con stati di allarme specifici.

Casi d'uso

Questo componente è ideale per il monitoraggio di sistemi HVAC, torri di raffreddamento industriali, ventilazione di contenitori elettronici e unità di circolazione dell'aria nella produzione su larga scala. È particolarmente efficace per dashboard che richiedono aggiornamenti di stato chiari e intuitivi a colpo d'occhio.

Compatibilità

Questo Dynamic SVG è pienamente compatibile con WinCC Unified e WinCC V8. Supporta tipi di colore standard HMI e binding numerici per un'ingegneria senza soluzione di continuità all'interno di TIA Portal o di WinCC Explorer.

Avvertenza: Questo controllo industriale è stato generato utilizzando la tecnologia AI. Si consiglia agli utenti di eseguire un'accurata validazione e test in un ambiente di staging prima dell'implementazione in sistemi di produzione critici.

⚠️ Generato da AI: Questo dynamic svg è stato generato automaticamente utilizzando la tecnologia AI. Potrebbe contenere errori o comportamenti inattesi. Gli utenti sono responsabili di testarlo e convalidarlo prima dell'uso in ambienti di produzione.
