Informazioni su Unità package HVAC

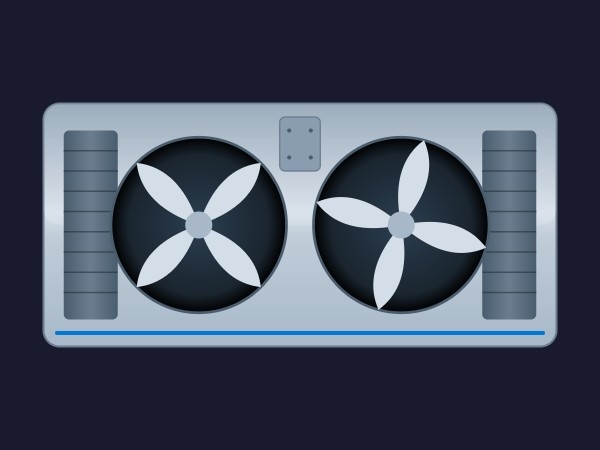

L'Unità package HVAC è un componente Dynamic SVG ad alta fedeltà, progettato per la visualizzazione professionale in SCADA e HMI. Presenta un'estetica metallica industriale di pregio con texture in acciaio spazzolato e una configurazione a doppio ventilatore, offrendo una rappresentazione realistica di unità da tetto e sistemi di trattamento dell'aria. Progettato per WinCC Unified e WinCC V8, questo componente offre animazioni fluide e una profonda integrazione con i dati PLC per il monitoraggio dei processi in tempo reale.

Caratteristiche principali

  • Animazione dinamica dei ventilatori: controllo indipendente di Fan1Speed e Fan2Speed per un feedback visivo preciso sui giri del motore e sullo stato del flusso d'aria.
  • Estetica metallica industriale: gradienti lineari multi-stop che simulano un involucro in alluminio spazzolato e acciaio, per un look moderno e di alto livello della sala controllo.
  • Visibilità condizionale: attiva o disattiva i singoli gruppi ventilatore tramite le proprietà Fan1Visible e Fan2Visible per adattarsi a specifiche configurazioni hardware.
  • Effetti di profondità avanzati: presenta una moderna sovrapposizione in vetro con GlassOpacity regolabile per creare riflessi realistici e una profondità industriale.

Personalizzazione

L'unità è completamente adattabile alla vostra identità aziendale o ai requisiti di processo. È possibile modificare BasicColor, GrilleColor e AccessPanelColor per rappresentare diversi stati di sistema o tipi di apparecchiature. Inoltre, AccentColor e le proprietà specifiche Fan1Color e Fan2Color consentono una chiara distinzione visiva tra le sezioni di aria di mandata e di ripresa, o tra le diverse fasi di funzionamento.

Casi d'uso

Questo componente è ideale per sistemi di gestione degli edifici (BMS), dashboard di ventilazione industriale, monitoraggio di camere bianche e visualizzazioni di impianti HVAC su larga scala, dove una rappresentazione grafica chiara e di alta qualità è essenziale per l'efficienza degli operatori.

Compatibilità

Ottimizzato per WinCC Unified e WinCC V8. Il SVG utilizza il property binding HMI standard, garantendo prestazioni fluide su client web e pannelli operatore locali.

⚠️ Generato da IA: questo dynamic SVG è stato generato automaticamente tramite IA. Si prega di testare e validare tutti i property binding e gli stati visivi prima di distribuirlo in un ambiente di produzione.

⚠️ Generato da IA: questo dynamic svg è stato generato automaticamente tramite tecnologia IA. Potrebbe contenere errori o comportamenti inattesi. Gli utenti sono responsabili di testarlo e validarlo prima dell'uso in ambienti di produzione.
