Informazioni sul simbolo di serbatoio industriale

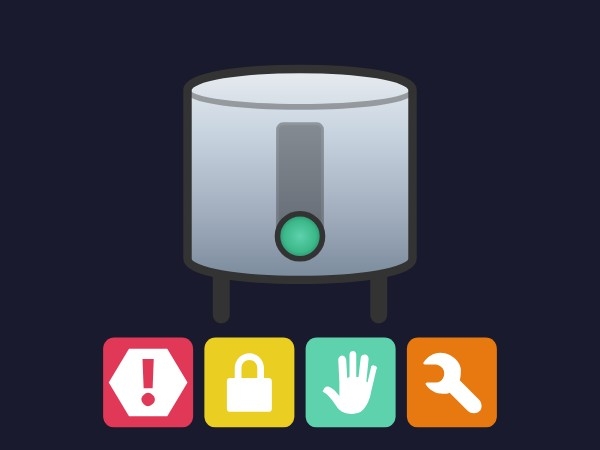

Il simbolo di serbatoio industriale è un componente Dynamic SVG di livello professionale progettato per applicazioni HMI e SCADA ad alte prestazioni. Questa grafica intelligente risolve la sfida della visualizzazione statica dei processi fornendo una rappresentazione reattiva e basata sui dati di sistemi di stoccaggio di liquidi o sfusi. Progettato con un'estetica industriale moderna, offre un feedback chiaro e intuitivo sui livelli del serbatoio e sull'integrità operativa direttamente nelle schermate di controllo.

Caratteristiche principali

• Tracciamento dinamico del livello: Visualizza senza interruzioni il volume del contenitore tramite la proprietà LevelValue, consentendo un monitoraggio preciso delle variabili di processo.
• Gestione integrata degli stati: Indicatori integrati per le modalità allarme, blocco, manuale e manutenzione forniscono agli operatori una consapevolezza situazionale immediata.
• Prestazioni vettoriali: In qualità di Dynamic SVG, il simbolo mantiene una nitidezza perfetta a qualsiasi scala, garantendo al contempo un carico minimo della CPU sui pannelli HMI.
• Stile di qualità industriale: Tavolozze di colori completamente personalizzabili per il corpo del serbatoio e i tratti garantiscono la conformità con l'identità aziendale o gli standard ISA-101.

Personalizzazione

Il simbolo di serbatoio industriale offre ampie opzioni di configurazione per soddisfare qualsiasi requisito di processo. Gli operatori possono definire l'aspetto di base utilizzando BasicColor e StrokeColor. Per il monitoraggio dello stato, la proprietà StatusColor fornisce un indicatore principale di integrità, mentre specifici stati operativi possono essere attivati tramite proprietà booleane come ShowIconAlarm, ShowIconLock, ShowIconManual e ShowIconMaintenance. L'aspetto di ciascuna icona di stato è completamente regolabile tramite proprietà di colore dedicate come ColorMaintenance e ColorAlarm, consentendo un'esperienza utente altamente personalizzata.

Casi d'uso

• Processi chimici: Monitoraggio in tempo reale dei livelli dei reagenti nei serbatoi di stoccaggio con visibilità integrata degli allarmi per le soglie critiche per la sicurezza.
• Acqua e acque reflue: Visualizzazione delle capacità dei serbatoi e dello stato delle stazioni di pompaggio utilizzando gli indicatori di override manuale e manutenzione.
• Alimentari e bevande: Gestione dell'inventario dei silos e dei processi di dosaggio in cui chiari stati di blocco e controllo manuale sono essenziali per la sicurezza operativa.

Compatibilità

Questo componente è completamente ottimizzato per le piattaforme WinCC Unified e WinCC V8. Supporta il binding diretto ai tag PLC, garantendo che il vostro HMI rifletta i dati di campo in tempo reale senza latenza.
