Informazioni sul Simbolo di valvola motorizzata

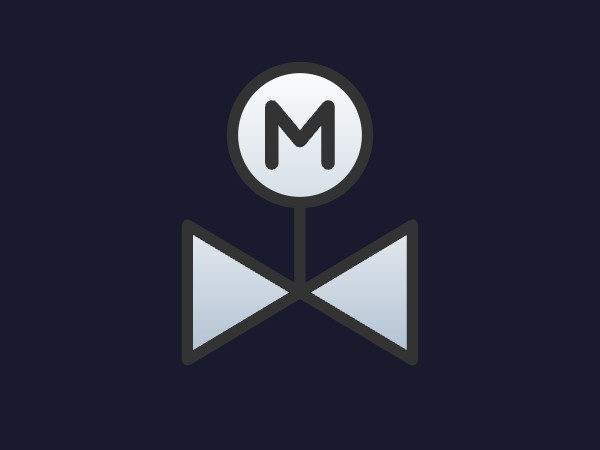

Il Simbolo di valvola motorizzata è una Dynamic SVG ad alte prestazioni progettata per moderni ambienti industriali SCADA e HMI. Progettato secondo gli standard ISA-101 e ISA 5.1, questo componente offre una rappresentazione schematica pulita di una valvola azionata da motore elettrico. È dotato di un corpo professionale a farfalla e di un attuatore circolare con un chiaro identificatore \"M\", garantendo un'elevata visibilità e riducendo il carico cognitivo degli operatori in schermate complesse di controllo di processo.

Caratteristiche principali

  • Design conforme a ISA-101: Utilizza un'estetica professionale ad alto contrasto con contorni scuri e riempimenti funzionali a colori per ridurre al minimo l'affaticamento dell'operatore.
  • Visualizzazione dinamica dello stato: Supporta un feedback visivo immediato per gli stati Aperto, Chiuso e In transizione attraverso fluide transizioni di colore.
  • Precisione vettoriale: Realizzato come SVG nativo con un viewBox di 100x100, garantendo che il simbolo rimanga nitido e chiaro a qualsiasi scala senza pixelatura.
  • Prestazioni ottimizzate: Codice leggero senza animazioni o script complessi, ideale per schermate di panoramica processo ad alta densità.

Personalizzazione

Questo controllo offre 5 proprietà dinamiche per un'integrazione perfetta con la logica di automazione. È possibile collegare ValveState a interi PLC per riflettere le condizioni di processo, regolare MotorColor e BasicColor per specifiche esigenze di branding o stato, e commutare il booleano ShowMotor per passare tra le rappresentazioni di valvola manuale e motorizzata. Anche StrokeColor può essere modificato per adattarsi al tema HMI specifico in modalità scura o chiara.

Casi d'uso

Perfetto per schermate P&ID (diagrammi di tubazioni e strumentazione), dashboard di impianti di trattamento acque, panoramiche di impianti chimici e qualsiasi applicazione industriale che richieda un monitoraggio chiaro dello stato delle valvole.

Compatibilità

Pienamente compatibile con WinCC Unified e WinCC V8. Il componente è pronto per la distribuzione drag-and-drop all'interno dell'ambiente di ingegneria TIA Portal o WinCC.

⚠️ Generato dall'IA: Questo dynamic svg è stato generato automaticamente utilizzando l'IA. Si prega di testare e convalidare il comportamento e i property bindings prima di distribuirlo in ambienti di produzione.

⚠️ Generato dall'IA: Questo dynamic svg è stato generato automaticamente utilizzando la tecnologia IA. Può contenere errori o comportamenti inattesi. Gli utenti sono responsabili di testarlo e convalidarlo prima dell'uso in ambienti di produzione.
