Dynamic SVG

Informazioni sulla Linea di Macchine di Produzione

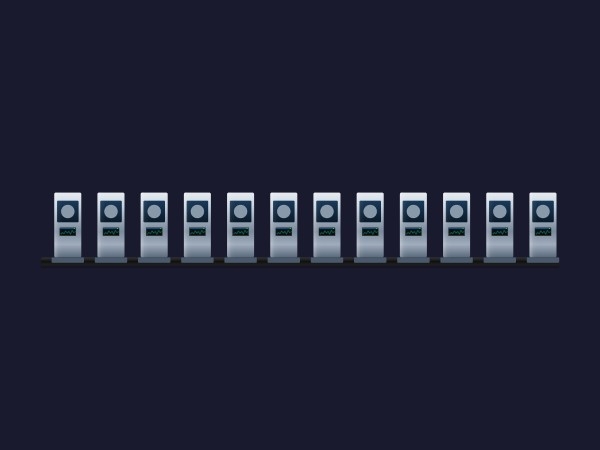

La Linea di Macchine di Produzione è un componente Dynamic SVG ad alta fedeltà, progettato per fornire una panoramica visiva completa dei processi di produzione industriale. Pensata per un’integrazione perfetta in WinCC Unified e WinCC V8, questa risorsa consente agli operatori di monitorare linee complesse a più stadi con precisione e chiarezza attraverso un’interfaccia vettoriale scalabile.

Caratteristiche principali

• Monitoraggio modulare: Supporta fino a 12 singole stazioni di macchina all’interno di un unico grafico unificato.
• Movimento dinamico: Rotazione in tempo reale e sincronizzazione della velocità del nastro trasportatore alimentate da dati PLC in tempo reale.
• Visualizzazioni diagnostiche: Sparkline e indicatori di stato integrati per ciascun modulo di macchina.
• Alte prestazioni: L’architettura leggera SVG garantisce prestazioni fluide sia su client web sia su pannelli locali.

Personalizzazione

Il controllo offre 43 proprietà associabili per un’integrazione approfondita. Gli operatori possono visualizzare il movimento meccanico utilizzando Machine1Rotation tramite Machine12Rotation, e gestire il flusso della linea tramite la proprietà ConveyorSpeed. I layout visivi sono completamente flessibili; utilizzare gli interruttori MachineVisible per adattare il grafico alla configurazione effettiva del proprio stabilimento. Il monitoraggio dello stato è semplificato da proprietà come MachineStatusColor e MachineSparklineColor, consentendo l’immediata identificazione di colli di bottiglia o guasti.

Casi d’uso

Questo componente è ideale per linee di assemblaggio automotive, sistemi di confezionamento di cibi e bevande e centri logistici automatizzati. È particolarmente efficace per schermi panoramici di alto livello in cui il tracciamento dello stato sincronizzato di più macchine è fondamentale per l’efficienza operativa.

Compatibilità

Pienamente compatibile con WinCC Unified e WinCC V8. La risorsa è progettata per essere inserita direttamente nel vostro ambiente di engineering e associata a tag di processo senza scripting aggiuntivo.

⚠️ Generato dall’IA: Questo dynamic SVG è stato generato automaticamente tramite IA. Si prega di testare e validare tutti i collegamenti delle proprietà e le animazioni prima di distribuirlo in ambienti di produzione.

⚠️ Generato dall’IA: Questo dynamic svg è stato generato automaticamente tramite tecnologia IA. Può contenere errori o comportamenti inattesi. Gli utenti sono responsabili di testarlo e validarlo prima dell’uso in ambienti di produzione.
