Scatter Chart | Custom Web Control | WinCC Unified e V8

Custom Web Control

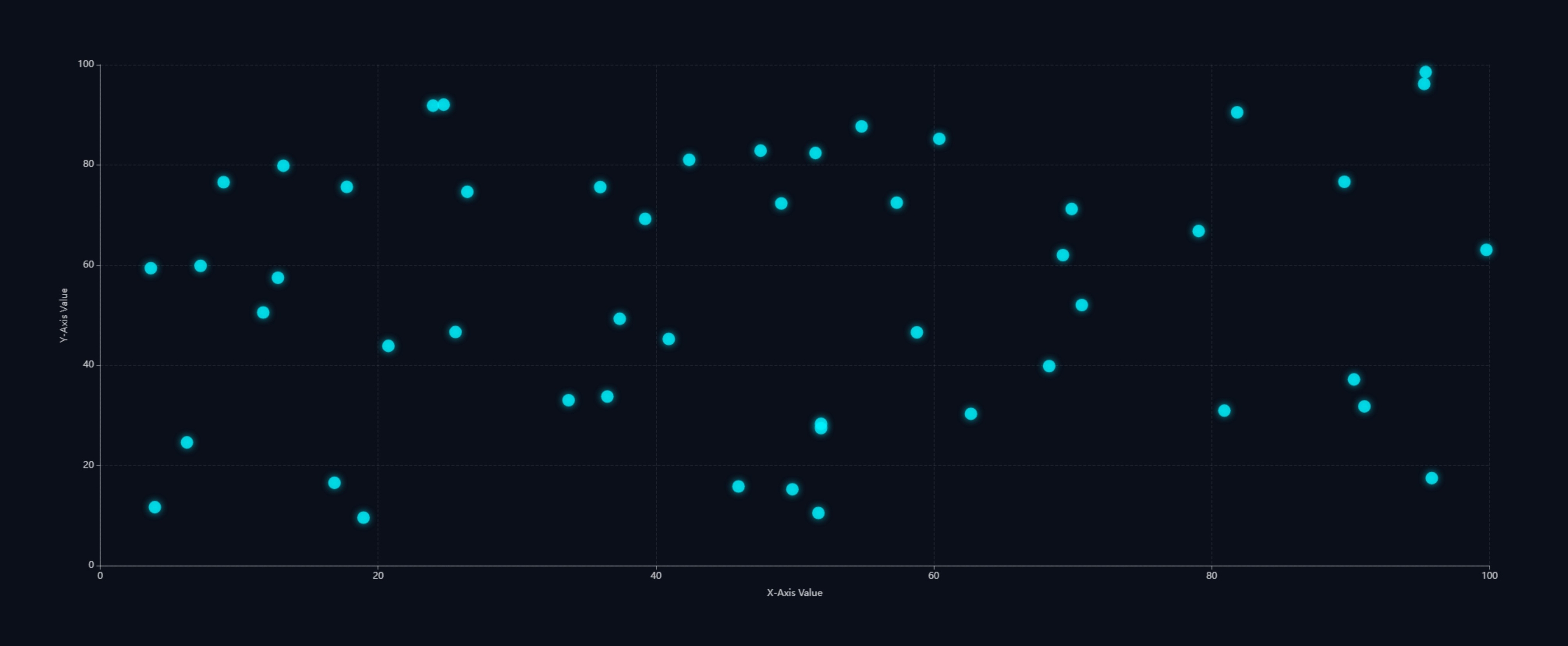

Informazioni su Scatter Chart

Scatter Chart è un Custom Web Control (CWC) ad alte prestazioni progettato specificamente per ambienti SCADA industriali. Consente a ingegneri e operatori di visualizzare correlazioni complesse tra due variabili di processo distinte in tempo reale. Integrandosi perfettamente in WinCC Unified e WinCC V8, fornisce uno strumento sofisticato di analisi dei dati direttamente nella schermata HMI.

Caratteristiche principali

• Analisi dinamica delle correlazioni: Visualizza istantaneamente la relazione tra i parametri di processo X e Y.
• Punti dati interattivi: Include supporto integrato per tooltip e per l'evento PointClicked, consentendo agli operatori di attivare azioni HMI specifiche o la navigazione selezionando i dati.
• Rendering ad alte prestazioni: Utilizza il metodo refreshChart per garantire che la visualizzazione rimanga nitida e reattiva durante il ridimensionamento del contenitore o gli aggiornamenti dei dati.
• Visualizzazioni guidate dal processo: Associa l'array points direttamente ai tag HMI per una rappresentazione continua del flusso di dati.

Personalizzazione

Scatter Chart offre 8 proprietà distinte per un'integrazione approfondita nel design aziendale. È possibile modificare il backgroundColor e attivare/disattivare la visibilità di showGrid per adattarsi all'estetica del dashboard. La chiarezza degli assi è garantita dai campi configurabili xAxisLabel e yAxisLabel, mentre chartTitle fornisce un contesto immediato. Per la rappresentazione dei dati, è possibile regolare pointColor e pointSize per evidenziare specifiche densità di dati o stati di processo.

Casi d'uso

Questo controllo è ideale per identificare anomalie nella produzione, analizzare la relazione tra temperatura e pressione nei reattori chimici o monitorare l'efficienza del motore in diverse condizioni di carico. È uno strumento fondamentale per i dashboard di controllo qualità e manutenzione predittiva.

Compatibilità

Funziona con WinCC Unified (TIA Portal) e WinCC V8. Include documentazione completa con istruzioni di installazione per entrambe le piattaforme.

💡 Promemoria TIA Portal: Ricordarsi di deselezionare l'opzione "Sola lettura" in TIA Portal quando si collega un tag a una proprietà che deve essere scritta dal Custom Web Control. In caso contrario, il CWC potrà solo leggere i tag HMI e non scrivere su di essi.

⚠️ Generato dall'IA: Questo custom web control è stato generato automaticamente tramite IA. Si prega di testarlo e validarlo prima di distribuirlo in ambienti di produzione.

⚠️ Generato dall'IA: Questo custom web control è stato generato automaticamente tramite tecnologia IA. Può contenere errori o comportamenti inattesi. Gli utenti sono responsabili di testarlo e validarlo prima dell'uso in ambienti di produzione.
