Über Förderband für Schüttgut

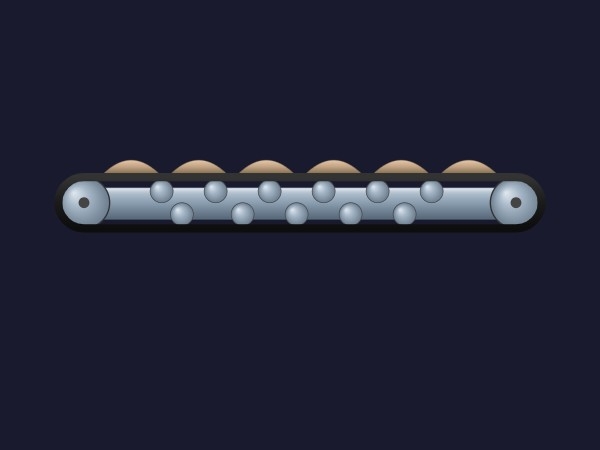

Das Förderband für Schüttgut ist eine hochauflösende Dynamic SVG-Komponente, entwickelt für moderne industrielle SCADA- und HMI-Umgebungen. Dieses Steuerelement verfügt über eine horizontale Bandauslegung, die für hängende oder integrierte Montage konzipiert ist und ein schlankes, beinloses Profil bietet, das sich nahtlos in komplexe Prozessflussdiagramme einfügt. Mit seiner realistischen Bürstenmetalloberfläche und 3D-Tiefeneffekten bietet es Bedienern eine klare und intuitive Darstellung von Schüttguthandhabungssystemen.
Hauptmerkmale
- Dynamische Bewegungssimulation: Die leistungsstarke SVG-Struktur ermöglicht eine gleichmäßige Rotation der Antriebstrommeln und Umlenkrollen zur Darstellung aktiver Förderung.
- Erweiterte visuelle Tiefe: Nutzt mehrstufige metallische Verläufe und Schattenebenen, um ein professionelles, dreidimensionales Erscheinungsbild zu erzeugen.
- Materialverfolgung: Integrierte Ebenen für Schüttgut ermöglichen eine Echtzeit-Visualisierung von Lastvorhandensein und -bewegung.
- Optimierte Leistung: Leichtgewichtige Vektorgrafiken gewährleisten schnelles Rendern sowohl auf High-End-Arbeitsplätzen als auch auf mobilen HMI-Panels.
Anpassung
Das Steuerelement bietet 6 bindbare Eigenschaften für eine tiefe Integration mit Ihrer PLC-Logik:
- BasicColor: Passen Sie die primäre Rahmenfarbe an Ihre Unternehmensidentität oder den Systemstatus an.
- BeltColor: Passen Sie das Erscheinungsbild des Gummibandes für verschiedene Materialtypen oder Verschleißzustände an.
- MaterialColor: Ändern Sie den Farbton des Schüttguts, um verschiedene Stoffe wie Sand, Kies oder Erz darzustellen.
- MaterialLoad & ShowMaterial: Schalten Sie die Sichtbarkeit dynamisch um und skalieren Sie das Materialvolumen auf dem Band.
- MaterialPosition: Binden Sie dies an einen Timer- oder Encoderwert, um den linearen Produktfluss über das Förderband zu simulieren.
Anwendungsfälle
Diese Komponente ist ideal für Bergbauoperationen, Baustoffverarbeitung, Zementwerke und jede industrielle Anlage, die eine präzise Überwachung horizontaler Schüttguttransportsysteme erfordert.
Kompatibilität
Vollständig kompatibel mit WinCC Unified und WinCC V8. Das Steuerelement ist bereit für Drag-and-Drop-Bereitstellung in den Explorer-Umgebungen von TIA Portal oder WinCC.
Hinweis: Dieses dynamic SVG wurde mittels KI-Technologie erzeugt. Es wird empfohlen, alle Eigenschaftsbindungen und visuellen Verhaltensweisen in Ihrer spezifischen Engineering-Umgebung vor der endgültigen Bereitstellung zu überprüfen.
