Dynamic SVG

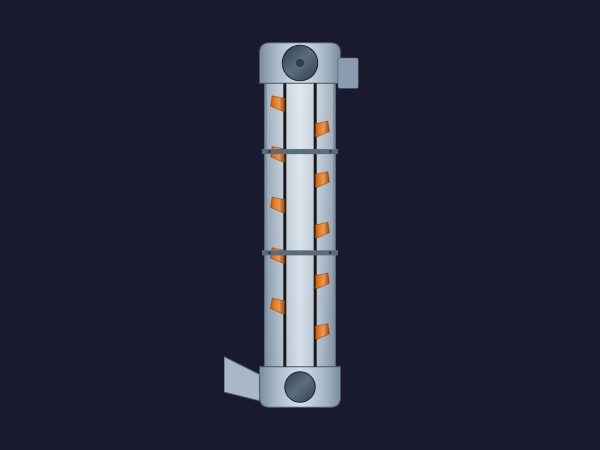

Über das Becherwerk
Das Becherwerk ist eine hochauflösende Dynamic SVG-Komponente für die professionelle Überwachung von SCADA und HMI. Sie bietet eine realistische Frontansicht industrieller vertikaler Fördersysteme mit einem metallischen Gehäuse, das einen Kopf- und einen Fußbereich umfasst. Diese Steuerung ermöglicht es dem Bediener, die interne Materialbewegung durch animierte Becher darzustellen, und sorgt für einen klaren Prozessstatus auf einen Blick in WinCC Unified- und WinCC V8-Umgebungen.
Hauptmerkmale
- Dynamische Bewegung: Visualisieren Sie den kontinuierlichen Materialfluss mit einer gleichmäßigen, vertikalen Becherbewegung.
- Industrielle Ästhetik: Hochwertige metallische Verläufe und Schatten verleihen modernen Leitständen eine Premium-Optik.
- Echtzeit-Rückmeldung: Integrierte Statusanzeigen ermöglichen die sofortige Erkennung des Motor- und Bandzustands.
- Optimierte Leistung: Die schlanke SVG-Struktur sorgt für schnelles Rendering und geringen Ressourcenverbrauch auf Bedienpanels.
Anpassung
Die Komponente lässt sich über fünf Haupteigenschaften vollständig an Ihre spezifischen Prozessanforderungen anpassen:
- BasicColor: Passen Sie die Hauptfarbe des Gehäuses und der Struktur an das Branding oder die Sicherheitsstandards Ihrer Anlage an.
- BucketColor: Legen Sie die Farbe der einzelnen Becher für hohe Sichtbarkeit oder Materialcodierung fest.
- BeltPosition: Binden Sie diese numerische Eigenschaft an Ihre PLC-Logik, um die vertikale Verschiebung und Positionierung des Becherbands anzusteuern.
- MotorStatusColor: Ändern Sie dynamisch die Farbe des Motorgehäuses, um die Zustände Laufen, Stopp oder Störung anzuzeigen.
- ShowBuckets: Ein boolescher Schalter zur Steuerung der Sichtbarkeit der internen Bandbaugruppe für Wartungs- oder Diagnoseansichten.
Anwendungsfälle
Ideal für Schüttguthandhabungsbranchen wie Getreidesilos, Zementwerke, Bergbau und Lebensmittelverarbeitung, in denen die Überwachung des vertikalen Transports entscheidend ist.
Kompatibilität
Diese Dynamic SVG ist vollständig kompatibel mit WinCC Unified und WinCC V8. Sie unterstützt direktes Tag-Binding für alle Eigenschaften und erfordert für den Standardbetrieb keine zusätzliche Skripterstellung.
⚠️ KI-generiert: Dieses dynamic SVG wurde automatisch mittels KI generiert. Bitte testen und validieren Sie alle Animationen und Property-Bindings, bevor Sie es in Produktionsumgebungen einsetzen.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI-Technologie generiert. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind dafür verantwortlich, es vor der Verwendung in Produktionsumgebungen zu testen und zu validieren.
