Dynamic SVG

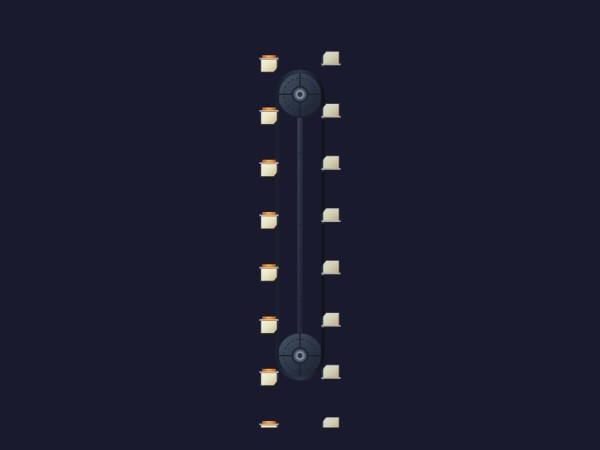

Über Becherwerk Innen
Das Becherwerk Innen ist eine leistungsstarke Dynamic SVG-Komponente, die speziell für die industrielle SCADA- und HMI-Visualisierung entwickelt wurde. Dieses Asset bietet eine klare, hochauflösende Darstellung vertikaler Schüttgutfördersysteme und ermöglicht es Bedienern, mechanische Bewegungen und den Materialfluss direkt innerhalb ihrer WinCC Unified- oder WinCC V8-Umgebung zu überwachen.
Hauptmerkmale
- Dynamische Bewegungssteuerung: unabhängige Steuerung der aufsteigenden und absteigenden Becherbahnen für eine realistische mechanische Simulation.
- Materialsichtbarkeit: umschaltbare Materialschichten zur Darstellung gefüllter oder leerer Zustände während der Prozesszyklen.
- Rotationssynchronisation: integrierte Umlenkrollen-Rotationslogik, um die Bandgeschwindigkeit mit den mechanischen Antriebskomponenten abzustimmen.
- Vektorskalierbarkeit: hochwertiges SVG-Rendering gewährleistet scharfe Darstellungen bei jeder Auflösung ohne Leistungseinbußen.
Anpassung
Das Steuerelement bietet 7 spezialisierte Eigenschaften für eine tiefe Integration mit Ihrer PLC-Logik. Verwenden Sie BasicColor, um die Gehäuseästhetik festzulegen, während BucketColor und MaterialColor eine visuelle Unterscheidung von Anlagentypen und Produktqualitäten ermöglichen. Die Betriebsdynamik wird über BeltSpeed und BeltSpeedReverse für lineare Bewegungen sowie PulleyRotation für die Antriebswellenanimation gesteuert. Die boolesche Eigenschaft ShowMaterial liefert sofortige visuelle Rückmeldung über das Vorhandensein von Produkt im Becherwerk.
Anwendungsfälle
Diese Komponente ist ideal für Getreidehebewerke, Zementverarbeitungsanlagen, Bergbaubetriebe und Lebensmittelproduktionsstätten, in denen der vertikale Transport von Schüttgütern ein kritischer Prozessschritt ist.
Kompatibilität
Vollständig kompatibel mit WinCC Unified und WinCC V8. Die Komponente unterstützt standardmäßige HMI-Tag-Bindings für alle dynamischen Eigenschaften und erfordert keinerlei benutzerdefinierte Skripterstellung für die Bereitstellung.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI erstellt. Bitte testen und validieren Sie das Verhalten und die Leistung innerhalb Ihrer spezifischen Hardwarekonfiguration, bevor Sie es in Produktionsumgebungen einsetzen.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Die Benutzer sind dafür verantwortlich, es vor dem Einsatz in Produktionsumgebungen zu testen und zu validieren.
