Dynamic SVG

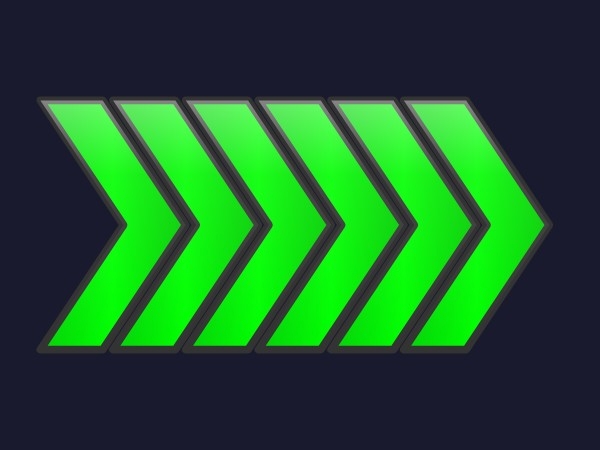

Über Förderband-Richtungspfeile
Die Förderband-Richtungspfeile dynamic SVG sind eine Hochleistungs-Visualisierungskomponente für industrielle Automatisierungsoberflächen. Sie bieten eine klare, sequenzielle visuelle Darstellung des Materialflusses auf Förderbändern und ermöglichen es dem Bedienpersonal, Richtung und Bewegungsstatus der Produktionslinien in WinCC Unified- und WinCC V8-Umgebungen sofort zu erkennen.
Hauptmerkmale
- Dynamische Flussanimation: verfügt über eine sequenzielle Pfeilanimation, die die Bewegung entlang eines Pfades visuell simuliert und eine intuitive Rückmeldung zur Systemaktivität liefert.
- Vektorbasierte Präzision: Als hochwertiges SVG erstellt, das auf hochauflösenden HMI-Panels und SCADA-Arbeitsplätzen in jeder Skalierung scharfe Darstellung gewährleistet.
- Kein Status-Overhead: ein sauberes, schematisch fokussiertes Design, das unnötige Statusleisten eliminiert und sich ganz auf die Prozessflussvisualisierung konzentriert.
Anpassung
Das Steuerelement bietet vier Haupteigenschaften für die nahtlose Einbindung in Ihre PLC-Logik:
- BasicColor: legt die Füllfarbe der Pfeile fest, passend zu Ihrem Corporate Branding oder Ihren Prozessstandards.
- StrokeColor: passt die Konturfarbe an, um hohen Kontrast gegenüber verschiedenen Hintergrundstilen sicherzustellen.
- IsRunning: ein boolescher Auslöser, der die sequenzielle Flussanimation aktiviert, wenn das Förderband in Betrieb ist. Wenn deaktiviert, bleiben die Pfeile statisch und sichtbar.
- AnimationDuration: Feinabstimmung der Geschwindigkeit der Flusssequenz in Sekunden, passend zur tatsächlichen physikalischen Geschwindigkeit des Förderbands.
Anwendungsfälle
Diese Komponente ist ideal für Logistikzentren, Abfüllanlagen, Automobil-Montagelinien und alle Industrieanlagen, die klare Richtungsanzeigen für Materialtransportsysteme benötigen.
Kompatibilität
Vollständig kompatibel mit WinCC Unified und WinCC V8. Die Komponente ist sofort einsatzbereit, indem die Eigenschaften direkt an Ihre Prozess-Tags gebunden werden.
⚠️ KI-generiert: Dieses dynamic SVG wurde automatisch mittels KI-Technologie erzeugt. Es wird empfohlen, vor dem Einsatz in einem produktiven Live-System umfassende Tests und Validierungen in Ihrer spezifischen Engineering-Umgebung durchzuführen.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI-Technologie erzeugt. Es kann Fehler oder unerwartetes Verhalten enthalten. Die Benutzer sind für das Testen und Validieren vor dem Einsatz in Produktionsumgebungen verantwortlich.
