Dynamic SVG

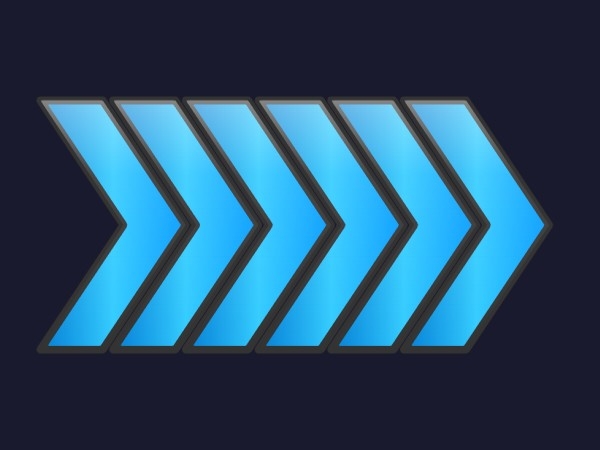

Über die Förderband-Richtungspfeile
Die Förderband-Richtungspfeile sind eine Dynamic SVG-Hochleistungskomponente, die speziell für industrielle SCADA- und HMI-Umgebungen entwickelt wurde. Diese vielseitige Grafik bietet eine klare, intuitive visuelle Rückmeldung für Materialflusssysteme und ermöglicht Bedienern, Fließrichtung und Systemstatus auf einen Blick innerhalb der WinCC Unified- und WinCC V8-Plattformen zu überwachen.
Hauptmerkmale
- Dynamische Bewegungssteuerung: Die Komponente verfügt über eine integrierte horizontale Bewegungslogik, die direkt auf Prozessdaten reagiert.
- Visuelle Zustandssignalisierung: Integrierte Blinkfunktionen und Sichtbarkeitssteuerungen stellen sicher, dass kritische Betriebszustände sofort erkennbar sind.
- Nahtlose Integration: Als natives SVG-Objekt konzipiert, behält es in jeder Skalierung perfekte Klarheit, ohne die Systemleistung zu beeinträchtigen.
Anpassung
Das Steuerelement bietet fünf spezialisierte Eigenschaften für die tiefe Integration mit Ihrer PLC-Logik. Sie können die Farbe BasicColor definieren, um sie an Ihre Unternehmensstandards oder Fluidtypen anzupassen, und die ConveyorSpeed einstellen, um die tatsächliche Liniengeschwindigkeit darzustellen. Die Sichtbarkeit wird über den Schalter ShowArrows verwaltet, während die Eigenschaften ArrowOpacity und FlashingActive eine ausgefeilte alarm- oder zustandsbasierte Gestaltung ermöglichen.
Anwendungsfälle
- Materialhandhabung: Visualisierung von Bandrichtung und -geschwindigkeit in Logistik- und Sortieranlagen.
- Prozessablauf: Anzeige der Bewegungsrichtung von Gütern in Montagelinien der Fertigung.
- Sicherheit & Alarmierung: Verwendung des Blinkmodus, um Bediener auf Förderbandblockaden oder Notstoppzustände aufmerksam zu machen.
Kompatibilität
Diese Komponente ist vollständig kompatibel mit WinCC Unified und WinCC V8. Sie unterstützt standardmäßige HMI-Tag-Bindungen für alle Eigenschaften und erfordert keine zusätzliche Skripterstellung für die Bereitstellung.
KI-generiert: Dieses dynamic SVG wurde automatisch mittels KI-Technologie erzeugt. Bitte stellen Sie vor dem Einsatz in kritischen Produktionssystemen gründliche Tests und Validierungen in einer Staging-Umgebung sicher.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI-Technologie erzeugt. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind für Tests und Validierung vor dem Einsatz in Produktionsumgebungen verantwortlich.
