Dynamic SVG
Über die Motorwellen-Baugruppe

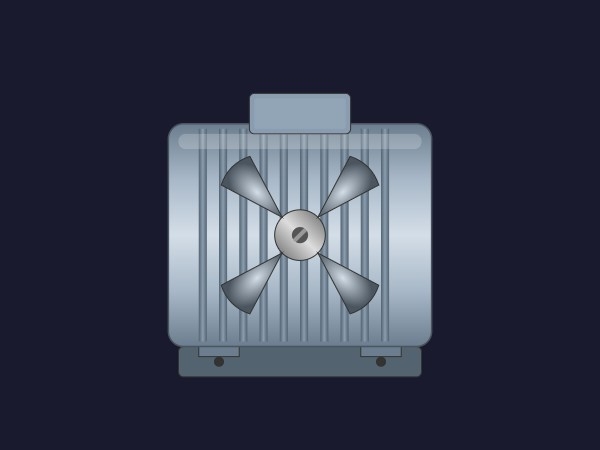

Die Motorwellen-Baugruppe ist eine hochwertige Dynamic SVG-Komponente für moderne industrielle SCADA- und HMI-Umgebungen. Dieses Steuerelement bietet eine realistische Frontalansicht eines Elektromotors mit einer anspruchsvollen metallischen Optik und mehrstufigen Verläufen, die gebürsteten Stahl und Chrom imitieren. Es wurde entwickelt, um eine klare visuelle Rückmeldung der mechanischen Drehung und des thermischen Zustands direkt auf dem Bedienbildschirm zu liefern.
Hauptmerkmale
- Dynamische Bewegungssimulation: Die zentrale Welle und die Lüfterbaugruppe unterstützen eine kontinuierliche Rotation, sodass Bediener Motordrehzahl und -richtung visuell überprüfen können.
- Fortschrittliche visuelle Tiefe: Verwendet einen zylindrischen Verlauf mit 5 Stufen und halbtransparente Überlagerungen, um ein professionelles 3D-Erscheinungsbild ohne die Last schwerer Grafikdateien zu erzeugen.
- Zustandsabhängige Darstellung: Das Motorgehäuse und die Kühlrippen können dynamisch die Farbe ändern, um Betriebszustände wie Lauf, Bereitschaft oder Fehler darzustellen.
Anpassung
Diese Komponente bietet 5 bindungsfähige Eigenschaften für eine nahtlose Integration. Anwender können BasicColor und FinColor an Unternehmensstandards oder Gerätezustände anpassen. Die Eigenschaft RotationAngle ermöglicht eine präzise Steuerung der Wellenposition, während ShaftColor für hohen Kontrast geändert werden kann. Zusätzlich erlaubt der Schalter ShowMountingBase eine flexible Platzierung in unterschiedlichen mechanischen Anordnungen.
Anwendungsfälle
- Fördersysteme: Visualisierung der Antriebsmotoraktivität und Drehzahlsynchronisation.
- HLK-Systeme: Überwachung der Ventilatorrotation und des Motorzustands.
- Pumpstationen: Anzeige des Pumpenmotorstatus in Wasser- und Abwasseranwendungen.
Kompatibilität
Vollständig kompatibel mit WinCC Unified und WinCC V8. Das SVG-Format gewährleistet eine scharfe Skalierung bei jeder Auflösung und eignet sich sowohl für mobile Panels als auch für großformatige Leitstände.
