Dynamic SVG
Über den Druckmotor

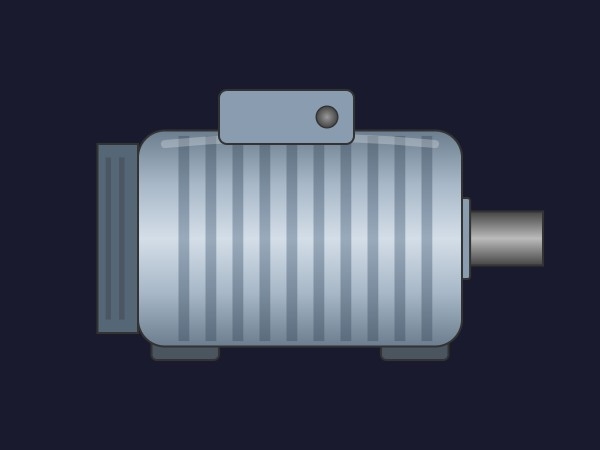

Der Druckmotor ist eine hochauflösende Dynamic SVG-Komponente, die für moderne industrielle SCADA- und HMI-Umgebungen entwickelt wurde. Sie verfügt über eine anspruchsvolle metallische Optik mit mehrstufigen linearen Verläufen, die ein gebürstetes zylindrisches Stahlgehäuse simulieren. Mit einer frontalen Aufrissansicht bietet diese Komponente eine realistische Darstellung eines Hochleistungsmotors, komplett mit vertikalen Kühlrippen, einem oben montierten Klemmenkasten und einer kontrastreichen Chrom-Antriebswelle.
Hauptmerkmale
- Dynamisches visuelles Feedback: Integrierte Statusanzeigen und Leuchteffekte liefern eine sofortige visuelle Bestätigung der Betriebszustände.
- Industrietaugliches Design: Verwendet eine professionelle Farbpalette mit Steel-, Blue-Steel- und Chrome-Akzenten für eine hochwertige Optik.
- Optimierte Leistung: Die leichte SVG-Struktur gewährleistet eine flüssige Darstellung auf WinCC Unified- und WinCC V8-Plattformen.
- Erweiterte Tiefenabbildung: Nutzt zylindrische Verläufe und Hervorhebungs-Overlays, um einen 3D-Effekt ohne den Overhead schwerer Grafikdateien zu erzeugen.
Anpassung
Der Druckmotor bietet 7 konfigurierbare Eigenschaften für eine nahtlose Integration. Benutzer können BasicColor, ShaftColor, TerminalBoxColor und MountingFootColor an die Unternehmensrichtlinien oder spezifische Gerätetypen anpassen. Die funktionale Sichtbarkeit kann über ShowStatusIndicator und ShowTerminalBox umgeschaltet werden, während die Eigenschaft StatusColor eine Echtzeit-Zustandssignalisierung (Running, Stopped oder Fault) direkt von PLC-Tags ermöglicht.
Anwendungsfälle
- Fördersysteme: Echtzeit-Überwachung von Antriebsmotoren in Logistik und Verpackung.
- Pumpstationen: Visualisierung des Pumpenmotorstatus in Wasser- und Abwasseranlagen.
- Fertigungslinien: Integration von Motorzustandsdaten in zentrale Leitstand-Dashboards.
Kompatibilität
Diese Komponente ist vollständig kompatibel mit WinCC Unified und WinCC V8. Sie unterstützt die standardmäßige HMI-Tag-Bindung für alle dynamischen Eigenschaften und erfordert für die Bereitstellung keine benutzerdefinierten Skripte.
Hinweis: Dieses dynamic SVG wurde mithilfe von KI-Technologie generiert. Es wird empfohlen, alle visuellen Zustände und Eigenschaftsbindungen in Ihrer spezifischen Engineering-Umgebung vor der endgültigen Produktionsbereitstellung zu überprüfen.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mithilfe von KI-Technologie generiert. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind dafür verantwortlich, es vor der Verwendung in Produktionsumgebungen zu testen und zu validieren.
