Dynamic SVG

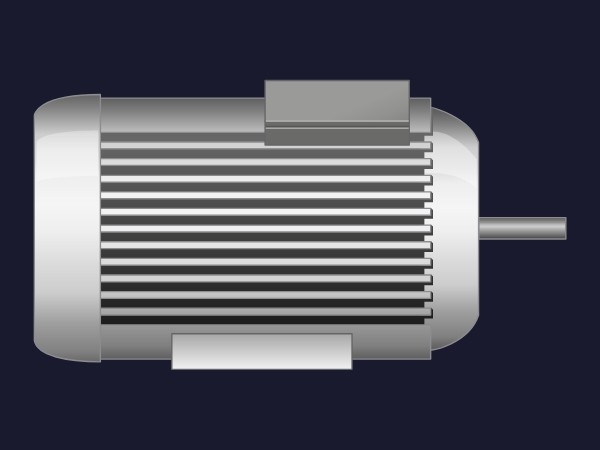

Über Realistic Motor
Realistic Motor ist eine leistungsstarke Dynamic SVG-Komponente, die speziell für moderne industrielle SCADA- und HMI-Umgebungen entwickelt wurde. Sie liefert eine detaillierte, vektorbasierte Darstellung eines Elektromotors und gewährleistet gestochen scharfe Grafiken in jeder Größe innerhalb Ihres Automatisierungsprojekts. Durch die Nutzung des nativen SVGHMI-Formats fügt sie sich nahtlos in Ihre Grafikbibliothek ein und ermöglicht eine professionelle Prozessvisualisierung.
Hauptmerkmale
- Vektorbasierte Präzision: Skaliert beliebig ohne Qualitätsverlust oder Pixelbildung.
- Ressourceneffizienz: Die schlanke SVG-Architektur sorgt für optimale Leistung sowohl auf leistungsstarken PC-Stationen als auch auf Panels mit begrenzten Hardware-Ressourcen.
- Nahtlose Integration: Konzipiert für die direkte Arbeit mit PLC-Tags für visuelle Rückmeldungen und Statusüberwachung in Echtzeit.
Anpassung
Diese Komponente bietet fünf verschiedene Eigenschaften für eine tiefgehende visuelle Integration. Anwender können die Eigenschaft BasicColor definieren, um das Motorgehäusematerial oder den Betriebsstatus darzustellen. Die Eigenschaften TerminalBoxColor und BaseColor ermöglichen eine granulare Gestaltung bestimmter mechanischer Komponenten wie des Elektroanschlusskastens und der Montagestruktur. Darüber hinaus unterstützt die Oberfläche strukturelle Änderungen über die booleschen Schalter ShowTerminalBox und ShowBase, sodass Bediener je nach spezifischen mechanischen Anforderungen zwischen unterschiedlichen Motorkonfigurationen oder vereinfachten Ansichten wechseln können.
Anwendungsfälle
Realistic Motor eignet sich ideal zur Visualisierung von Antriebssystemen in Fertigungsanlagen, Wasseraufbereitungsanlagen und Fördersystemen. Besonders wirksam ist es zur Anzeige von Betriebszuständen, Wartungsanforderungen oder physischen Hardware-Varianten entlang einer Produktionslinie.
Kompatibilität
Vollständig optimiert für WinCC Unified und WinCC V8. Importieren Sie einfach die .svghmi-Datei in Ihr Projekt und binden Sie die dynamischen Eigenschaften ohne benutzerdefinierten Code an Ihre Prozessvariablen.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI erzeugt. Bitte testen und validieren Sie es vor dem Einsatz in Produktionsumgebungen.
