Dynamic SVG
Über den Wahlschalter

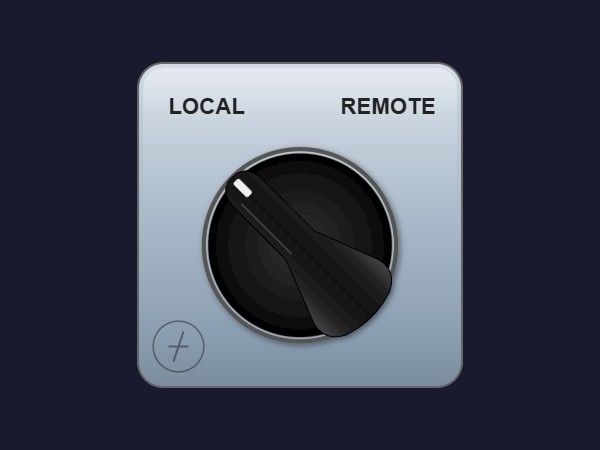

Der Wahlschalter ist eine hochauflösende Dynamic SVG-Komponente, die speziell für industrielle HMI- und SCADA-Oberflächen entwickelt wurde. Sie bietet eine klare, taktile visuelle Darstellung eines physischen Drehschalters, sodass Bediener auf einen Blick zwischen den Betriebsarten Lokal und Remote unterscheiden können. Durch die Bindung des Schalterzustands an PLC-Tags liefert die Komponente sofortiges visuelles Feedback zum Systemsteuerungsstatus.
Hauptmerkmale
- Dynamische Rotation: Die Eigenschaft SwitchPosition ermöglicht eine präzise Winkelsteuerung des Knopfgriffs, der typischerweise zwischen -45 und 45 Grad wechselt, um verschiedene Zustände darzustellen.
- Dual-Bit-Logik: Die integrierten Eigenschaften LocalBit und RemoteBit stellen sicher, dass die Oberfläche die aktive Steuerquelle vom Controller genau widerspiegelt.
- Visuelle Statushervorhebung: Die Eigenschaft ActiveStatusColor ändert dynamisch die Textfarbe der Beschriftungen basierend auf dem aktiven Bit und liefert eine redundante visuelle Bestätigung über die Knopfposition hinaus.
Anpassung
Diese Komponente bietet 9 konfigurierbare Eigenschaften, die zu jedem Unternehmensdesignstandard passen. Benutzer können die BasicColor des Faceplate und die KnobColor für hohe Sichtbarkeit anpassen. Für zusätzlichen Realismus schaltet der ShowSheen-Boolean einen glasähnlichen Reflexionseffekt um. LabelColor und IndicatorColor können ebenfalls angepasst werden, um maximalen Kontrast zum Hintergrund sicherzustellen.
Anwendungsfälle
Der Wahlschalter ist ideal für Motorsteuerungszentralen, Pumpstationen und automatisierte Produktionslinien, in denen das Umschalten zwischen manueller lokaler Steuerung und zentralisierter Remote-SCADA-Steuerung eine kritische Sicherheits- und Betriebsanforderung darstellt.
Kompatibilität
Diese Dynamic SVG ist vollständig kompatibel mit WinCC Unified und WinCC V8. Sie unterstützt eine nahtlose Integration über den Standard-SVGHMI-Importprozess ohne zusätzliche Skripterstellung.
