Dynamic SVG
Über den Servomotor-Wellenindikator

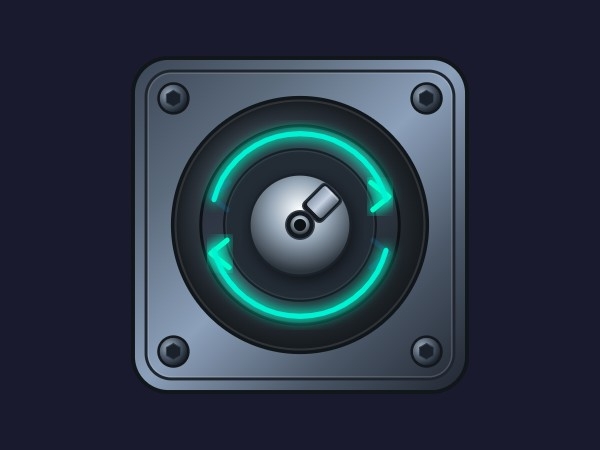

Der Servomotor-Wellenindikator ist eine hochwertige Dynamic SVG, die für professionelle SCADA- und HMI-Anwendungen entwickelt wurde. Sie liefert eine realistische Frontansicht eines industriellen Servomotors mit gebürsteter Metalloberfläche und einer dynamischen Mittelwelle. Diese Komponente wurde entwickelt, um dem Bediener sofortige visuelle Rückmeldungen über den Motorstatus, die physische Drehung und die Bewegungsrichtung durch kontrastreiche Neon-Indikatoren zu geben.
Hauptmerkmale
- Hochwertige Optik: hochwertige industrielle Dark-Mode-Ästhetik mit polierten Stahltexturen und realistischen radialen Verläufen.
- Dynamische Drehung: die zentrale Wellenbaugruppe, einschließlich einer detaillierten Passfeder, dreht sich in Echtzeit basierend auf Live-Prozessdaten.
- Richtungslogik: integrierte Pfeile mit Leuchteffekt bieten klare visuelle Hinweise für den Rechts- und Linkslauf.
- Tiefenwahrnehmung: fortschrittliches SVG-Layering und Schlagschatten simulieren einen physischen 3D-Vorsprung der Welle aus dem Motorgehäuse.
Anpassung
Das Steuerelement ist über 7 bindbare Eigenschaften vollständig an Ihre spezifische Maschinenschnittstelle anpassbar. Sie können die BasicColor und die FlangeColor an Ihr Unternehmensbranding anpassen. Die Eigenschaft ShaftRotation ermöglicht eine präzise Winkelpositionierung (0–360°), während ShowClockwise und ShowCounterClockwise die Sichtbarkeit der Bewegungsindikatoren umschalten. Darüber hinaus ermöglichen die Eigenschaften IndicatorColorCW und IndicatorColorCCW benutzerdefinierte Neon-Signalfarben.
Anwendungsfälle
- Motion-Control-Dashboards: Überwachung hochpräziser Servoachsen in CNC- oder Verpackungsmaschinen.
- Fördersysteme: Visualisierung des Antriebsmotorstatus und der Drehrichtung auf Langstrecken-Transportlinien.
- Roboterintegration: Anzeige der Gelenk- oder Aktuatorausrichtung in automatisierten Arbeitszellen.
Kompatibilität
Diese Komponente ist vollständig kompatibel mit WinCC Unified und WinCC V8. Sie wird als standardmäßige .svghmi-Datei geliefert und ermöglicht eine nahtlose Integration in Ihre TIA Portal- oder WinCC-Engineering-Umgebung ohne zusätzliche Programmierung.
