Dynamic SVG
À propos du Symbole moteur complet

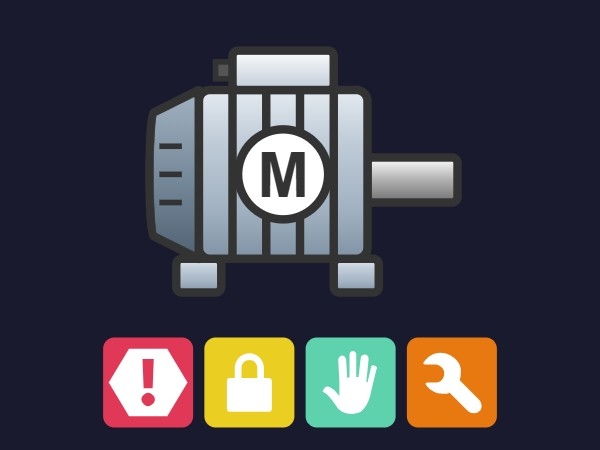

Le Symbole moteur complet est un Dynamic SVG haute performance conçu spécifiquement pour les environnements industriels de SCADA et de HMI. Il fournit une vue d'élévation latérale orthographique professionnelle en 2D d'un moteur à induction, avec un corps cylindrique, des ailettes de refroidissement, une boîte à bornes et un arbre d'entraînement. Ce composant inclut une StatusIconsBar intégrée à la base, permettant aux opérateurs de surveiller d'un coup d'œil les états critiques des équipements sans surcharger l'interface.
Caractéristiques principales
- Diagnostic intégré : Dispose d'une barre d'état dédiée avec quatre icônes distinctes pour les modes Alarme, Verrouillage, Manuel et Maintenance.
- Retour visuel dynamique : Changements de couleur en temps réel du corps du moteur, du capot du ventilateur et de l'arbre pour refléter l'état opérationnel.
- Graphismes haute performance : Le format optimisé SVG garantit un rendu net à toute échelle sur les plateformes WinCC Unified et WinCC V8.
- Intégration sans code : Toutes les propriétés 11 sont exposées pour une liaison directe aux tags du PLC au sein de l'environnement d'ingénierie.
Personnalisation
Le symbole offre une configuration étendue via son interface de propriétés. Les utilisateurs peuvent définir BasicColor pour le châssis principal, FanColor pour l'unité de refroidissement et ShaftColor pour l'extrémité d'entraînement. La barre de diagnostic est entièrement réglable via des bascules booléennes telles que ShowIconAlarm et ShowIconMaintenance, avec des propriétés de couleur correspondantes comme ColorAlarm et ColorLock pour s'adapter aux normes de sécurité internes ou internationales.
Cas d'utilisation
Ce symbole est idéal pour les applications en industrie lourde, notamment les systèmes de convoyage, les stations de pompage, le contrôle de ventilation et les chaînes d'assemblage de fabrication, où une surveillance claire de l'état et de la santé du moteur est essentielle à l'efficacité opérationnelle.
Compatibilité
Entièrement compatible avec WinCC Unified et WinCC V8. Le composant est fourni sous forme de fichier .svghmi standard pour une importation transparente dans votre bibliothèque existante.
Avertissement : Ce dynamic SVG a été généré automatiquement à l'aide de la technologie IA. Les utilisateurs doivent effectuer des tests et des validations approfondis dans un environnement de pré-production avant de déployer le composant dans des systèmes de production en direct ou critiques pour la sécurité.
⚠️ Généré par IA : Ce dynamic svg a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou un comportement inattendu. Les utilisateurs sont responsables des tests et de la validation avant toute utilisation dans des environnements de production.
