Informazioni sul Cancello di Sollevamento del Trasportatore

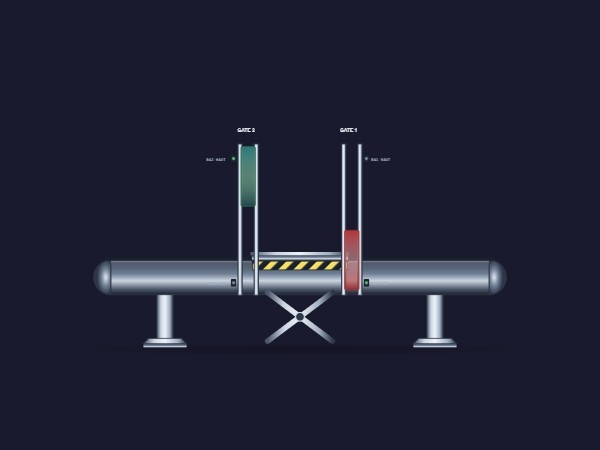

Il Cancello di Sollevamento del Trasportatore è un componente Dynamic SVG ad alta fedeltà progettato per la visualizzazione avanzata SCADA e HMI industriale. Presenta un design metallico premium con texture in acciaio spazzolato, carter cilindrici e barriere di sicurezza integrate. Questo componente fornisce una rappresentazione ortografica 2D realistica di una sezione di tavola di sollevamento all'interno di una linea di trasporto, completa di due cancelli motorizzati e sensori fotoelettrici integrati per un monitoraggio preciso del processo.
Caratteristiche Principali
- Controllo Dinamico del Movimento: Traslazione verticale in tempo reale sia per i cancelli di sicurezza sia per la tavola di sollevamento centrale tramite proprietà di posizione dedicate.
- Indicatori Visivi di Sicurezza: Pannelli codificati a colori e indicatori di stato dei sensori integrati (da B5.1 a B5.6) per l'immediata consapevolezza dei pericoli.
- Estetica Industriale: Gradienti di alta qualità, estremità dei tamburi arrotondate e motivi di botola di sicurezza (giallo/nero) per un aspetto professionale della sala di controllo.
- Integrazione Perfetta: Pienamente compatibile con WinCC Unified e WinCC V8, utilizzando tipi di dati standard HMI per una rapida distribuzione.
Personalizzazione
Gli ingegneri possono personalizzare completamente il comportamento e l'aspetto del componente tramite 10 proprietà associabili. Utilizzare LiftTableLevel per animare il movimento verticale, e Gate1Position oppure Gate2Position per controllare le barriere di sicurezza. Il feedback visivo è gestito tramite Gate1Color e Gate2Color (ad esempio, verde per sicuro/aperto, rosso per pericolo/chiuso), mentre quattro proprietà booleane (SensorBA1HautActive, ecc.) attivano la visibilità dei finecorsa fotoelettrici.
Casi d'Uso
- Sistemi di smistamento automatizzati e linee di movimentazione dei materiali.
- Dashboard di monitoraggio della sicurezza per celle robotizzate.
- Impianti di produzione a più livelli che richiedono la visualizzazione del trasferimento verticale.
- Schermi HMI per logistica e gestione del magazzino.
Compatibilità
Progettato specificamente per WinCC Unified e WinCC V8. Il componente supporta tag di animazione standard SVG, consentendo transizioni fluide e associazione diretta dei tag PLC senza scripting aggiuntivo.
Nota: Questo dynamic SVG è stato generato utilizzando la tecnologia IA. Si consiglia di verificare tutti i range di animazione e le associazioni delle proprietà all'interno del proprio specifico ambiente ingegneristico prima della distribuzione finale in produzione.
⚠️ Generato dall'IA: Questo dynamic svg è stato generato automaticamente utilizzando la tecnologia IA. Può contenere errori o comportamenti inattesi. Gli utenti sono responsabili di testarlo e validarlo prima dell'utilizzo in ambienti di produzione.
