Blog · SVG dinamici
I 12 migliori serbatoi SVG dinamici per WinCC Unified e WinCC V8 (gratis)
Abbiamo aperto tutti i serbatoi del catalogo HMIx, 34 SVG dinamici a ottobre 2026, guardato ogni render da vicino, letto ogni scheda prodotto e tenuto i dodici che domattina metteremmo volentieri in una schermata WinCC Unified o WinCC V8. Tutti gratis, tutti in formato .svghmi e quasi tutti con un livello da collegare a una variabile.
- SVG dinamico
- SVGHMI
- WinCC Unified
- WinCC V8
- TIA Portal
- Livello serbatoio
- Grafica HMI
- Simboli SCADA
Scelte rapide
Vai di fretta? Salta dritto al serbatoio che ti serve.
- 01Il migliore in assolutoStorage Tank
- 02Il miglior serbatoio miscelatoreMixer Tank
- 03Il migliore per food & beverageFermentation Tank
- 04Il miglior serbatoio orizzontaleHorizontal Tank Level
- 05Il miglior serbatoio orizzontale sempliceHorizontal Tank
- 06Il miglior serbatoio sferico (GPL, ammoniaca)Spherical Tank
- 07Il miglior serbatoio con scala percentualeTank Level Gauge
- 08Il miglior silo per solidi sfusiSolids Storage Tank
- 09Il migliore per il trattamento acqueWater Clarifier Tank
- 10Il preferito del pubblico (il più scaricato)Industrial Tank Mixer
- 11Il migliore per schermate HMI high-performanceIndustrial Tank Symbol
- 12Il miglior recipiente di processo con valvola e sensoriTank with Manway and Level
Perché la grafica di un serbatoio conta più di quanto sembri
Ce n'è uno in ogni schermata di processo. Trattamento acque, birrifici, dosaggio di prodotti chimici, un umile serbatoio polmone accanto a una pompa: prima o poi qualcuno chiede «un serbatoio che si riempie». E quel serbatoio finisce per essere l'oggetto più guardato della schermata, perché gli operatori leggono il livello prima ancora di qualsiasi numero.
Ecco perché un serbatoio SVG dinamico merita un po' di cura. In WinCC Unified (TIA Portal) e in WinCC V8, un SVG dinamico, il formato .svghmi, è un disegno vettoriale che espone proprietà come Level o LiquidColor. Lo trascini nella schermata, colleghi quelle proprietà a variabili HMI e il disegno reagisce: il liquido sale, il colore cambia, l'agitatore fa vedere che sta girando. Niente script, niente JavaScript, e resta nitido a qualsiasi dimensione, da un Unified Comfort Panel da 7 pollici a un videowall 4K in sala controllo.
Cosa rende un serbatoio SVG dinamico degno di essere scaricato
Prima della lista, il metro di giudizio. Ecco cosa abbiamo cercato, più o meno in ordine di quanto ci dà fastidio quando manca:
- Un livello che rispetta il recipiente. Il liquido deve seguire la forma (fondi bombati, fondi conici, sfere) invece di essere un rettangolo dipinto sopra il disegno. I migliori ci riescono con un clip path.
- Proprietà sensate. Un livello da 0 a 100, un colore per il prodotto e un paio di interruttori per nascondere i dettagli. Dieci opzioni che nessuno capisce valgono meno di tre fatte bene.
- Leggibile anche in piccolo. Le panoramiche di processo riducono le apparecchiature a francobolli; un serbatoio che a 80 pixel diventa una zuppa grigia non serve a nessuno.
- Un aspetto onesto. Metallo che sembra metallo, sfondo trasparente e colori che si possono smorzare per schermate high-performance nello spirito della ISA-101.
- Varietà. Invece di dodici versioni dello stesso cilindro verticale, abbiamo scelto un campione per ogni mestiere: stoccaggio, miscelazione, fermentazione, orizzontali, sferici, solidi sfusi, trattamento acque e simboli di stato.
Come li abbiamo scelti (e cosa non abbiamo fatto)
Abbiamo passato in rassegna i 34 serbatoi SVG dinamici pubblicati su HMIx a ottobre 2026. Per ognuno abbiamo guardato il render reale (il disegno vero e proprio, non la copertina del catalogo con il titolone sopra) e letto la scheda prodotto per capire quali proprietà espone. Download e recensioni sono serviti solo per gli spareggi, perché un serbatoio pubblicato la settimana scorsa non ha avuto il tempo di accumulare né gli uni né le altre.
Abbiamo lasciato fuori i quasi-doppioni (alcuni serbatoi hanno un gemello pubblicato a pochi giorni di distanza), un paio di «sistemi serbatoio» che in realtà sono macchine e uno la cui anteprima mostrava poco più di un motore. E un avvertimento onesto: per questo articolo abbiamo giudicato disegni e documentazione; non abbiamo fatto girare tutti e 25 i serbatoi in un Runtime vero. Sono stati generati con l'IA e ogni pagina prodotto ricorda di provarli nel proprio progetto TIA Portal prima di andare in produzione. Diremmo lo stesso di qualsiasi cosa scaricata da qualunque parte.
I 12 migliori serbatoi SVG dinamici, uno per uno
Per ogni voce trovi il render SVG reale, cosa ci è piaciuto, cosa tenere presente e le proprietà che puoi collegare, seguiti dalla miniatura del catalogo: fai clic per aprire la pagina del prodotto e scaricare il serbatoio gratis.
01Il migliore in assoluto

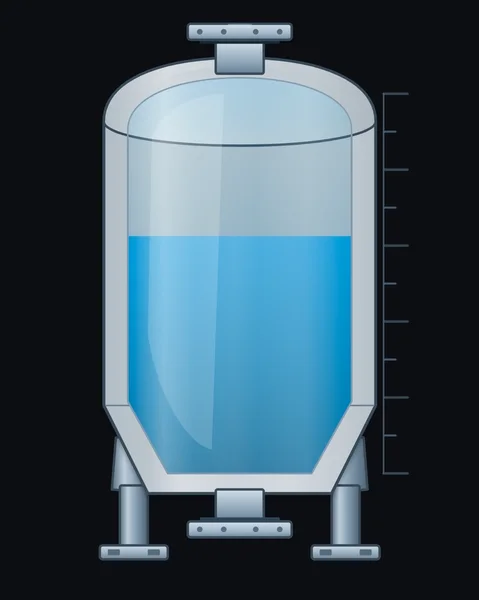

Storage Tank
Se potessimo tenerne uno solo, sarebbe questo. È un serbatoio di stoccaggio verticale con testata superiore bombata, passo d'uomo flangiato, fondo conico con il suo scarico e quattro gambe su piastre di base. Il mantello è semitrasparente, quindi vedi il liquido attraverso un corpo vetroso con un riflesso morbido, e lungo il lato destro corre una discreta scala graduata.
A farlo vincere è il tipo di dettaglio che noti solo quando manca: il liquido segue il fondo conico grazie a un clip path interno, quindi al 5 % vedi una piccola pozza nel cono invece di un triste rettangolo sospeso a mezz'aria. Secondo la sua scheda, i cambi di livello sono animati con una transizione di 300 ms, che rende facili da seguire le oscillazioni senza che il disegno vada a scatti.
È anche l'anteprima più nitida della lista (pubblicata a 1079 × 1351 pixel) e regge bene quando la ingrandisci in una schermata di dettaglio.
Cosa ci piace
- Liquido ritagliato sulla forma reale, fondo conico compreso
- Fa la sua figura sia su sfondi scuri sia su sfondi chiari
- Solo tre proprietà: lo colleghi in un minuto
Da tenere presente
- La scala ha le tacche ma non i numeri
- Nessun colore di allarme: pilota
LiquidColorda uno stato oppure aggiungi un indicatore accanto
Proprietà collegabili
- Level
- LiquidColor
- BasicColor
02Il miglior serbatoio miscelatore

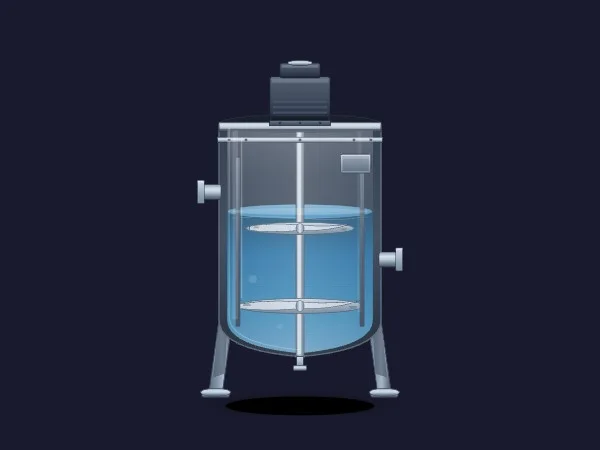

Mixer Tank
Il miscelatore che tutti vorrebbero nella propria schermata di batch. Un recipiente semitrasparente con fondo bombato, un motoriduttore in cima, un albero con due livelli di giranti, bocchelli laterali e gambe leggermente divaricate. Sembra un'apparecchiatura vera, non una clip art.
La parte furba è l'agitatore. Una vista laterale non può mostrare davvero una pala che gira, così le giranti simulano la rotazione scalandosi in orizzontale: si legge come movimento senza sembrare un disegno rotto. AgitatorActive lo accende e AgitatorSpeed ne regola il ritmo, così l'operatore vede al volo se il miscelatore sta girando.
Con sette proprietà, è la combinazione liquido più motore più completa della lista e uno dei serbatoi più scaricati del catalogo. Meritatamente.
Cosa ci piace
- Stato e velocità dell'agitatore visibili senza simboli extra
ShowLiquidnasconde il prodotto per lo stato vuoto o di lavaggioMotorColorpuò portare il colore di stato del motore
Da tenere presente
- Ha un gemello quasi identico (Mixer Tank, prodotto 1150): scaricane uno, non tutti e due
- L'ombra sul pavimento sotto le gambe può stonare nelle schermate molto flat
Proprietà collegabili
- LiquidLevel
- LiquidColor
- AgitatorActive
- AgitatorSpeed
- BasicColor
- MotorColor
- ShowLiquid

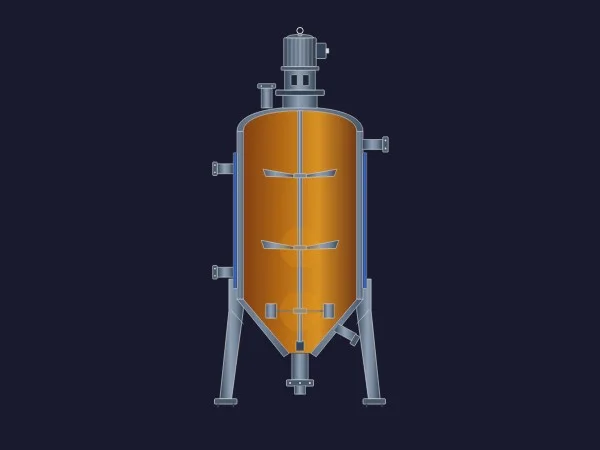

03Il migliore per food & beverage
Fermentation Tank
Il disegno con più personalità della top 12. Un recipiente cilindroconico con prodotto ambrato, una camicia di raffreddamento disegnata lungo i fianchi, un motore in cima che aziona un agitatore interno, gambe e uno scarico sul fondo. Mettilo nella schermata di un birrificio o di una cantina e nessuno avrà bisogno di un'etichetta per capire cos'è.
Infila lo stato di processo direttamente nel disegno: CoolingActive mostra la camicia, AgitatorActive segnala il movimento meccanico e AlarmColor dipinge una fascia di stato sul collo del serbatoio. Aggiungi Level e FluidColor e hai un fermentatore che racconta tutta la sua storia senza tre icone in più intorno.
Cosa ci piace
- Raffreddamento, agitazione e allarme in un solo simbolo
- Un look inconfondibile, perfetto per food, beverage e pharma
- Livello di riempimento ancorato al fondo conico
Da tenere presente
- L'ambrato di default urla «birra»: cambia
FluidColorper altri prodotti - Troppo carico a dimensioni molto piccole; meglio nelle schermate di unità che nelle panoramiche d'impianto
Proprietà collegabili
- Level
- FluidColor
- CoolingActive
- AgitatorActive
- AlarmColor
04Il miglior serbatoio orizzontale

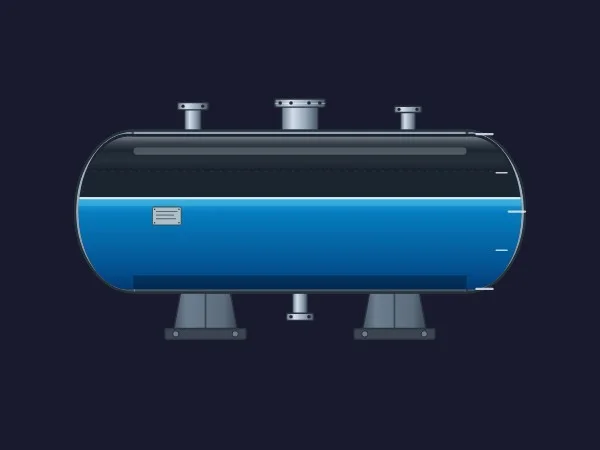

Horizontal Tank Level
I recipienti orizzontali sono il punto in cui la grafica dei serbatoi fatta al risparmio crolla, perché il liquido deve seguire i fondi curvi alle due estremità. Questo ci riesce: un clip path tiene il riempimento dentro il mantello dal punto più basso fino alla sommità, con fondi ellittici, tre bocchelli in alto, uno scarico sul fondo, una targhetta e due selle robuste.
Aggiunge una scala graduata con tacche ogni 25 % sul fondo di destra, che puoi nascondere con ScaleVisible, e uno ShellColor per adattarlo allo standard del tuo impianto. Ideale per serbatoi polmone, separatori e stoccaggio di combustibili o prodotti chimici.
Cosa ci piace
- Il riempimento segue correttamente i fondi curvi
- Scala a richiesta con
ScaleVisible - Tanti accessori credibili, senza confusione
Da tenere presente
- Mantello scuro di default: sulle schermate chiare probabilmente vorrai cambiare
ShellColor - Tacche solo ogni 25 %, senza numeri
Proprietà collegabili
- Level
- LiquidColor
- ShellColor
- ScaleVisible
05Il miglior serbatoio orizzontale semplice

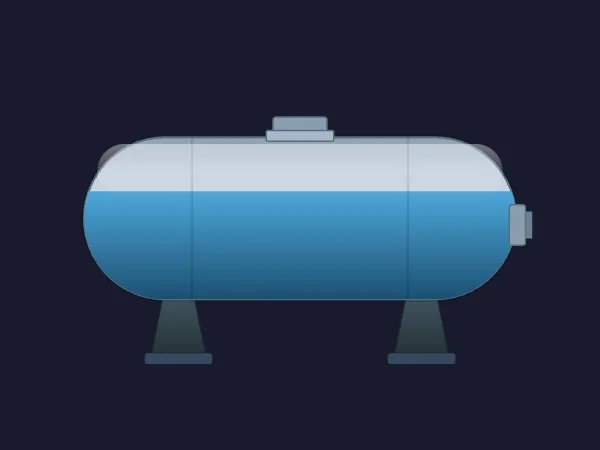

Horizontal Tank
Se il precedente è la versione dettagliata, questa è quella pulita. Un serbatoio orizzontale a forma di capsula con due selle, un boccaporto in alto e uno scarico flangiato, reso con un gradiente metallico a cinque stop. Semplice, ordinato e leggibilissimo anche in piccolo.
La sua carta vincente è la configurabilità. Oltre a FillLevel e LiquidColor, puoi ricolorare separatamente il mantello (BasicColor) e i supporti (SaddleColor), e ShowFittings nasconde boccaporto e flange quando vuoi una sagoma essenziale, da P&ID. È anche la risorsa pubblicata che mostriamo nella nostra guida agli SVG dinamici.
Cosa ci piace
- Molto leggibile nelle panoramiche
- Accessori nascondibili per un look schematico
- Colori separati per mantello e selle
Da tenere presente
- Niente scala
- Meno dettagli di Horizontal Tank Level: scegli in base alla schermata
Proprietà collegabili
- FillLevel
- LiquidColor
- BasicColor
- SaddleColor
- ShowFittings

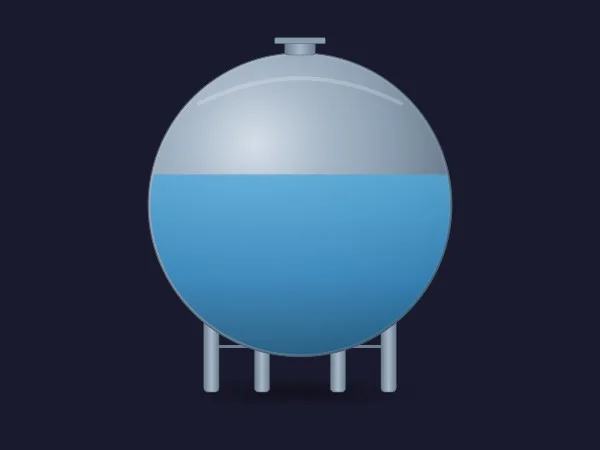

06Il miglior serbatoio sferico (GPL, ammoniaca)
Spherical Tank
Le sfere sono rare nelle librerie di simboli e quasi sempre vengono disegnate come una palla blu. Questa è una Hortonsphere come si deve: mantello metallico con gradiente radiale e riflessi, un bocchello in alto e colonne di supporto, con il liquido ritagliato sulla geometria sferica.
Punta dritta allo stoccaggio di GPL, butano e ammoniaca. ShowSupports e ShowShadow ti permettono di alleggerirla per una panoramica, e SupportColor separa la struttura dal mantello.
Cosa ci piace
- Liquido ritagliato correttamente sulla sfera
- Ombreggiatura pulita e realistica
- Supporti e ombra opzionali
Da tenere presente
- Le colonne di supporto sono semplificate, senza controventi
- In una sfera altezza e volume non sono proporzionali (vedi la dritta nella sezione su come usarli)
Proprietà collegabili
- TankLevel
- LiquidColor
- BasicColor
- SupportColor
- ShowSupports
- ShowShadow
07Il miglior serbatoio con scala percentuale

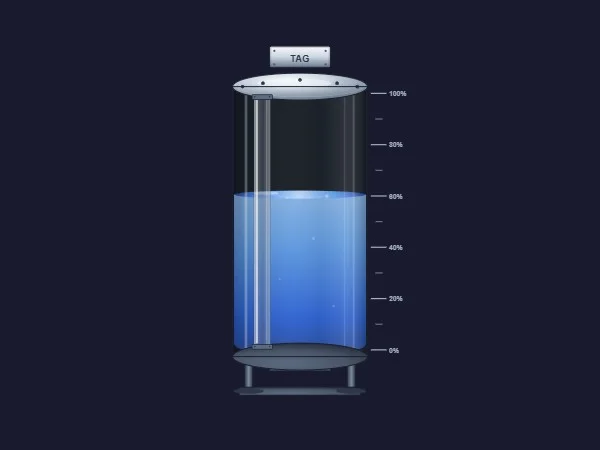

Tank Level Gauge
Questo è il serbatoio che vuoi quando l'operatore il livello lo deve leggere, non solo intuire con un'occhiata. Un cilindro verticale effetto vetro con accanto una scala da 0 a 100 %, un vetro spia a sinistra e una targhetta identificativa in alto. Sembra uno strumento da laboratorio.
Sette proprietà ben pensate: LevelValue per il riempimento, LiquidColor e SurfaceColor per dare alla superficie del liquido una tonalità propria, e tre interruttori (ShowScale, ShowTagPlate e ShowLevelGlass) per passare dal dettaglio completo a una versione minimale.
Cosa ci piace
- La scala ha vere etichette percentuali
- Tre interruttori di visibilità per diverse densità di schermata
- Il colore separato della superficie aggiunge molto realismo
Da tenere presente
- Nell'anteprima la targhetta riporta «TAG», e un SVG non può cambiare i suoi testi in Runtime: mettici sopra un campo di testo WinCC, nascondi la targhetta oppure modifica il file con il nome della tua apparecchiatura
Proprietà collegabili
- LevelValue
- LiquidColor
- SurfaceColor
- BasicColor
- ShowScale
- ShowTagPlate
- ShowLevelGlass
08Il miglior silo per solidi sfusi

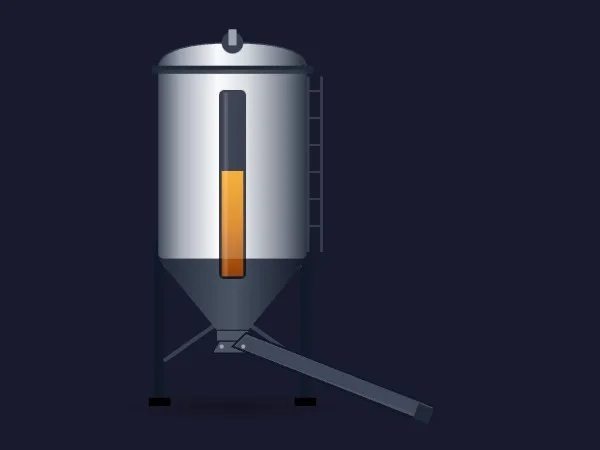

Solids Storage Tank
Non tutto quello che finisce in un serbatoio è liquido. Granaglie, polveri, granuli di plastica e minerali hanno bisogno di un silo, e questo è il migliore che abbiamo trovato: corpo inox con tramoggia conica, scala alla marinara per la manutenzione, scivolo di scarico e una finestra d'ispezione in cui il materiale compare in color ambra.
La sua scheda annuncia undici proprietà, più di qualsiasi altro serbatoio della lista. FlowActive mostra il materiale che esce dallo scivolo; ShowLadder, ShowRamp e ShowMonitoring decidono quanta carpenteria si vede; e MaterialColor e HopperColor ti fanno distinguere lo zucchero dal cemento a colpo d'occhio.
Cosa ci piace
- L'unico vero silo per solidi tra i migliori
- Flusso di scarico visibile con
FlowActive - Molto modulare: dal dettagliato al minimale
Da tenere presente
- Il livello si vede nella finestra d'ispezione, non su tutto il corpo
- La scheda annuncia undici proprietà ma ne nomina solo nove: controlla l’interfaccia completa in TIA Portal prima di collegarlo
Proprietà collegabili
- FillLevel
- FlowActive
- MaterialColor
- BasicColor
- HopperColor
- ShowLadder
- ShowRamp
- ShowMonitoring
- ShowShadow
09Il migliore per il trattamento acque

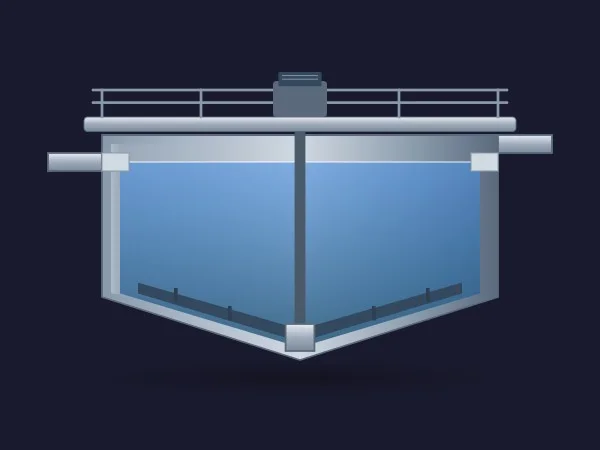

Water Clarifier Tank
Gli impianti di depurazione meritano di meglio di un rettangolo blu, e questo chiarificatore è un piccolo gioiello: una vasca con fondo a V, un ponte con parapetti e il suo motore di azionamento, tubazioni di ingresso e uscita e bracci raschiatori sul fondo che spingono il fango verso il centro.
Le sue otto proprietà guardano molto all'esercizio: FluidLevel e FluidColor per l'acqua, ShowFluid per una vasca vuota, RakeRotation per il raschiatore e MotorStatusColor per colorare l'azionamento in base al suo stato. BridgeColor, PipeColor e BasicColor completano la tavolozza.
Cosa ci piace
- Unico nel catalogo: non c'è niente che gli somigli
- Colore di stato del motore integrato
- Perfetto per chiarificatori, ispessitori e sedimentatori
Da tenere presente
- Controlla come appare
RakeRotationnella tua schermata: in una vista laterale qualsiasi rotazione è un'approssimazione - Troppo largo per panoramiche affollate
Proprietà collegabili
- FluidLevel
- FluidColor
- ShowFluid
- RakeRotation
- MotorStatusColor
- BridgeColor
- PipeColor
- BasicColor
10Il preferito del pubblico (il più scaricato)

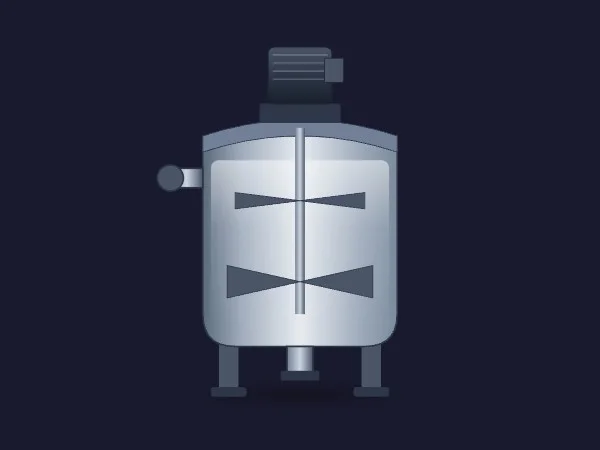

Industrial Tank Mixer
Il veterano della lista: pubblicato a marzo 2026 e, nel momento in cui scriviamo, il serbatoio più scaricato del catalogo. Un recipiente in inox lucidato con motore e riduttore in cima, un ingresso laterale, giranti interne visibili attraverso il mantello, gambe robuste e uno scarico sul fondo.
Ecco il tranello da conoscere prima di scaricarlo: secondo la sua scheda, non ha una proprietà di livello. È un simbolo di agitazione (MixerRotation muove l'albero e ShowInternals apre lo spaccato) con un sacco di colori da personalizzare: MotorColor, ImpellerColor, PipeColor e SupportColor. Se ti serve anche il livello, abbinalo a una barra o scegli il Mixer Tank più in alto.
Cosa ci piace
- Un look industriale molto solido
- Tante proprietà di colore per rispettare la tua style guide
- Il serbatoio più scaricato, quindi il più usato
Da tenere presente
- Niente livello di riempimento, secondo la sua scheda
- Rotazione animata in vista laterale: provala prima di prometterla al cliente
Proprietà collegabili
- MixerRotation
- ShowInternals
- BasicColor
- MotorColor
- ImpellerColor
- PipeColor
- SupportColor
- ShowShadow
11Il migliore per schermate HMI high-performance

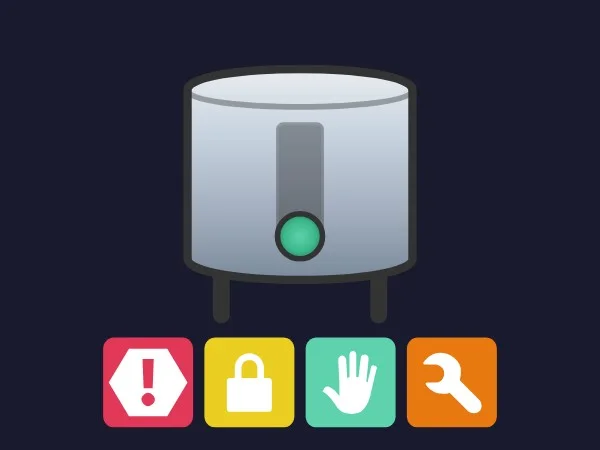

Industrial Tank Symbol
Non tutte le schermate vogliono un serbatoio fotorealistico. Per le panoramiche costruite secondo i principi dell'HMI high-performance, questo simbolo vale oro: un serbatoio semplificato con finestra di livello e lampada di stato e, sotto, quattro icone di stato (allarme, interblocco, modo manuale e manutenzione) che mostri o nascondi con ShowIconAlarm, ShowIconLock, ShowIconManual e ShowIconMaintenance.
Mette in un solo oggetto quello che di solito ne richiede cinque: LevelValue per il livello, StatusColor per la lampada principale e colori dedicati per ogni icona. Un operatore che passa in rassegna trenta serbatoi vede subito quale è in manuale o in manutenzione.
Cosa ci piace
- Lo stato dell'apparecchiatura a colpo d'occhio, senza simboli extra
- Uno stile flat che resta leggibile anche in piccolo
- Colori completamente configurabili
Da tenere presente
- I colori di default delle icone sono chiassosi: smorzali se lavori con una palette di grigi
- La fila di icone ha bisogno di spazio sotto il serbatoio
Proprietà collegabili
- LevelValue
- StatusColor
- BasicColor
- StrokeColor
- ShowIconAlarm
- ShowIconLock
- ShowIconManual
- ShowIconMaintenance
- ColorAlarm
- ColorMaintenance
12Il miglior recipiente di processo con valvola e sensori

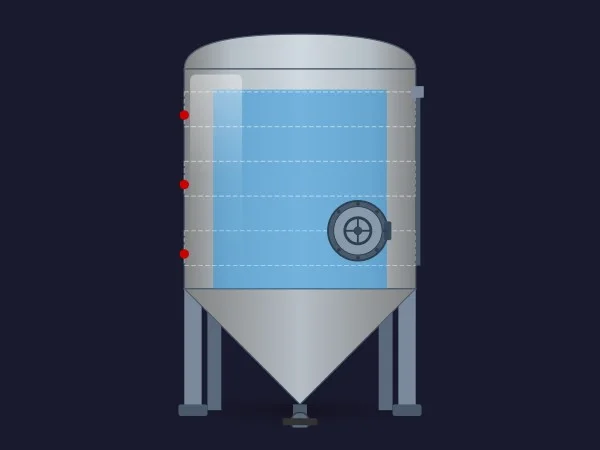

Tank with Manway and Level
Un recipiente di processo con tutto quello che un manutentore riconoscerebbe a occhi chiusi: corpo cilindrico con fondo conico, un passo d'uomo laterale circolare, punti sensore segnati sul mantello, un telaio di gambe e una valvola di fondo. Linee tratteggiate sul corpo suggeriscono i riferimenti di livello e gli danno l'aria di un disegno tecnico.
Oltre a FillLevel e FillColor, espone ValvePosition per mostrare lo stato della valvola di fondo, più due interruttori, ShowCooling e ShowSensors, per la camicia e la strumentazione. La scelta giusta per reattori e serbatoi con lavaggio CIP, dove passo d'uomo e valvola contano.
Cosa ci piace
- Valvola di fondo con la sua proprietà di posizione
- Camicia di raffreddamento e sensori opzionali
- Colori separati per passo d'uomo e telaio
Da tenere presente
- Secondo la sua scheda, il livello parte dalla sommità del cono: il cono in sé non si riempie
- I punti sensore rossi saltano parecchio all'occhio con alcune palette
Proprietà collegabili
- FillLevel
- FillColor
- ValvePosition
- ShowCooling
- ShowSensors
- BasicColor
- SupportColor
- ManwayColor
Tank with Manway and Level
Gratis · WinCC Unified & V8 · .svghmi
Menzioni d'onore: altri 13 serbatoi che meritano un'occhiata
Sono rimasti fuori dalla top 12, di solito perché ci è entrato un fratello migliore, ma ognuno ha un buon motivo per esistere. Fai clic su una miniatura qualsiasi per aprire la sua pagina prodotto.
Spherical Storage Tank
Una sfera più luminosa e lucida con dieci proprietà, compresi i colori del boccaporto e del contorno. Una buona alternativa se lo Spherical Tank ti sembra troppo sobrio.
Vedi prodotto
Fermentation Tank
Un fermentatore cilindroconico in inox con passo d'uomo, valvole e sensori. Mostra lo stato dell'apparecchiatura (posizione della valvola e della valvola di sicurezza, raffreddamento) più che il livello.
Vedi prodotto
Mixer Tank
Un recipiente in stile becher di vetro con una sola girante e
Vedi prodottoAgitatorSpeed. Più leggero del nostro miscelatore preferito, con meno proprietà.
Dome Roof Tank
Un serbatoio con tetto a cupola, una finestra di livello verticale,
Vedi prodottoShowLevelWindoweShowDetails. Semplice ed elegante per lo stoccaggio.
Tank Flocculator
Un agitatore a tre pale per la flocculazione, con
Vedi prodottoAgitatorSpeede unMotorColorper gli stati di marcia, arresto o allarme.
Cylindrical Tank
Un cilindro verticale snello con scala e targhetta. Il minimalista del gruppo.
Vedi prodotto
Lifting Tank
Un serbatoio con telaio nero, finestra d'ispezione e scala, più
Vedi prodottoTankOpacityper mandarlo in secondo piano.
Storage Tank Gauge
Un pannello in acciaio spazzolato con tubo di livello e finestra display. Stile molto «quadro strumenti».
Vedi prodotto
Process Agitator Tank
Un recipiente arrotondato con un grande oblò e solo tre proprietà. Si collega in un attimo.
Vedi prodotto
Horizontal Storage Tank
Un serbatoio orizzontale in pressione con un manometro disegnato sul fondo e selle con un colore tutto loro.
Vedi prodotto
Storage Tank Symbol
Il cugino con corpo in acciaio dell'Industrial Tank Symbol, con le stesse icone di allarme, blocco, manuale e manutenzione.
Vedi prodotto
Industrial Mixer Tank
Una vasca rettangolare aperta con un agitatore a pale che puoi nascondere con
Vedi prodottoAgitatorVisible.
Storage Tank
Un serbatoio verticale a capsula con
Vedi prodottoLiquidLeveleShowDetails. Semplice, e uno dei più scaricati.
Non hai trovato il tuo serbatoio? Creane uno (o remixane uno) con l'IA, gratis
Una confessione: tutti i serbatoi di questo articolo sono stati creati con il generatore IA di HMIx. Per questo possiamo dirlo senza arrossire: se nessuno è esattamente ciò che serve al tuo processo, puoi generare il tuo in pochi minuti.
Descrivi l'apparecchiatura a parole semplici (per esempio «reattore incamiciato con due agitatori, una fascia di temperatura e un livello da 0 a 100») e il generatore ti accompagna passo dopo passo: il disegno, le proprietà che collegherai in WinCC, una simulazione per provare i valori e il pacchetto .svghmi finale per WinCC Unified e WinCC V8. Lo stesso strumento crea Custom Web Controls quando ti servono numeri, pulsanti o logica che un SVG non può offrire.
- Remixa qualsiasi serbatoio di questa lista: nella sua pagina prodotto, il pulsante «Modifica nel generatore IA» lo apre direttamente nel generatore, pronto per chiedere modifiche come «fallo grigio ISA-101», «aggiungi una fascia di allarme di livello alto» o «sposta il passo d'uomo a sinistra». I link «Modificalo con l'IA» di questo articolo fanno lo stesso.
- Provarlo è gratis: puoi iniziare senza account, con una piccola dotazione giornaliera di crediti, e il piano Community è gratuito.
- Il risultato è tuo e lo usi come vuoi: scarica il pacchetto e mettilo nel tuo progetto TIA Portal come qualsiasi altro serbatoio di questa pagina.
Come usare un serbatoio SVG dinamico in WinCC Unified (e WinCC V8)
La versione breve, per quando hai già scelto il tuo serbatoio. La nostra guida agli SVG dinamici copre ogni passaggio con schemi e screenshot.
Scarica il file .svghmi
Apri la pagina del prodotto, accedi con il tuo account gratuito e scarica il file. Tutti i serbatoi di questo articolo sono gratis.
Copialo nel tuo progetto TIA Portal
In WinCC Unified, metti il file nella cartella del progetto sotto
UserFiles\SVGControls(crea entrambe le cartelle se non esistono). Tornato in TIA Portal, aggiorna Widget dinamici nella task card Tool e trascina il serbatoio nella schermata.Collega le proprietà
Seleziona il serbatoio e, nella Finestra di ispezione, trova la sua proprietà di livello (
Level,FillLevel,LevelValue… ogni serbatoio la chiama a modo suo) e collegala a una variabile HMI che va da 0 a 100. Fai lo stesso con colori e interruttori, se ti servono.Prova prima di collegare il PLC
Collega il livello a una variabile interna, aggiungi un campo I/O per quella stessa variabile e avvia Runtime: scrivi 0, 50 e 100 e guarda il liquido muoversi. Solo allora passa alla variabile reale del PLC.
Su WinCC V8
Anche WinCC V8 supporta la grafica dinamica SVGHMI, che si configura in Graphics Designer. Il file è lo stesso; i passaggi di engineering sono quelli di quell'ambiente.
Dritta del mestiere: in questi serbatoi la proprietà di livello rappresenta l'altezza, non il volume. In un cilindro verticale le due cose sono proporzionali, ma nei serbatoi orizzontali e sferici no. Se il tuo PLC fornisce litri o una percentuale di volume, convertila in altezza prima di collegarla, altrimenti il disegno mentirà all'operatore.
Leggi la guida completa agli SVG dinamiciDomande frequenti
Questi serbatoi SVG dinamici sono davvero gratis?
Sì. Ogni serbatoio di questo articolo è pubblicato come prodotto gratuito su HMIx. Per scaricarli ti basta un account gratuito.
Funzionano sugli Unified Comfort Panel di WinCC Unified e su WinCC V8?
Le loro pagine prodotto indicano la compatibilità con WinCC Unified, Unified Comfort Panel compresi, e con WinCC V8. Come per qualsiasi grafica generata con l'IA, prova il comportamento nel tuo progetto e sul dispositivo di destinazione prima di andare in produzione.
Che differenza c'è tra un SVG dinamico e un Custom Web Control per un serbatoio?
Un SVG dinamico è un disegno leggero le cui proprietà (livello, colori, visibilità) colleghi a variabili; non può mostrare testi che cambiano né contenere logica. Un Custom Web Control è una piccola applicazione web (HTML, CSS e JavaScript) che può visualizzare numeri, reagire ai clic ed eseguire logica. Per un serbatoio che deve solo riempirsi e cambiare colore, l'SVG è più semplice e più leggero. HMIx offre anche Custom Web Controls per serbatoi, e la nostra guida ai Custom Web Control spiega come funzionano.
Posso cambiare i colori per seguire una palette HMI high-performance?
Sì. Praticamente tutti hanno BasicColor e una proprietà per il colore del liquido. Puoi impostarli una volta per tutte con valori fissi oppure renderli dinamici in WinCC per mostrare gli stati.
Perché il mio serbatoio orizzontale sembra più pieno (o più vuoto) di quanto sia?
Perché la proprietà di livello è un'altezza, non un volume. Nei recipienti orizzontali e sferici, a uno stesso volume corrispondono altezze diverse a seconda della forma. Converti il volume in altezza nel PLC o in WinCC prima di collegarlo.
Posso modificare uno di questi serbatoi?
Certo. Puoi aprire il file .svghmi con qualsiasi editor di testo o vettoriale, oppure premere «Modifica nel generatore IA» nella pagina del prodotto e chiedere le modifiche a parole tue. La seconda strada di solito è più veloce, perché il generatore si occupa delle proprietà e del pacchetto.
Il nostro verdetto
Se ne scarichi uno solo, che sia lo Storage Tank: sta bene ovunque e lo avrai collegato prima che ti si raffreddi il caffè. Per il batch, il Mixer Tank; per un birrificio, il Fermentation Tank; per i recipienti orizzontali, l'Horizontal Tank Level; e per panoramiche piene di apparecchiature, l'Industrial Tank Symbol.
E se il tuo serbatoio è più strano di tutti questi (lo è sempre), ricorda che il generatore che li ha disegnati è a un clic di distanza.
