Dynamic SVG

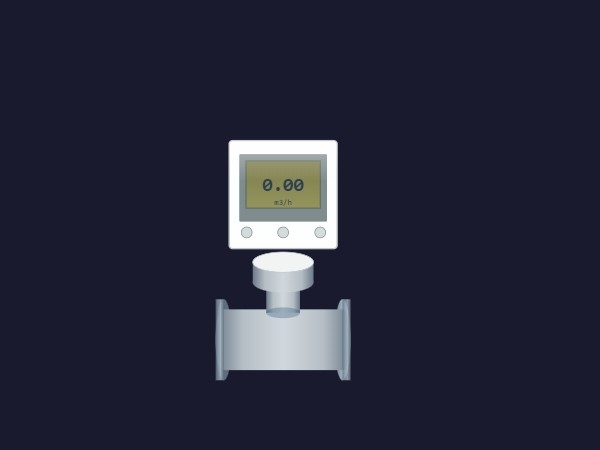

Informazioni sul Trasmettitore di flussometro
Il Trasmettitore di flussometro è un componente Dynamic SVG ad alte prestazioni, progettato per ambienti SCADA e HMI industriali professionali. Questa grafica versatile offre una rappresentazione chiara e ad alta fedeltà dell'hardware di misurazione del flusso, consentendo agli ingegneri di visualizzare tubazioni di processo complesse con precisione e chiarezza.
Caratteristiche principali
- Visibilità dinamica: Attiva/disattiva la visibilità del flowmeter_sensor e della transmitter_unit tramite le proprietà booleane ShowSensor e ShowTransmitter per adattarle alla configurazione del tuo hardware fisico.
- Modalità di output visivo: Utilizza la proprietà DisplayMode per gestire la visibilità dell'output_field, assicurando che gli operatori vedano solo i dati rilevanti per il loro processo specifico.
- Logica direzionale: La proprietà FlowDirection consente la regolazione istantanea della trasformazione del sensore, riflettendo accuratamente l'effettiva orientazione di installazione sul campo.
Personalizzazione
Questo componente offre ampie opzioni di styling per allinearsi agli standard aziendali o alle condizioni di processo. È possibile definire il BasicColor per il corpo principale, impostare uno specifico TransmitterColor per l'alloggiamento e regolare il FlangeColor per i punti di connessione. Tutte le 7 proprietà sono completamente associabili a tag PLC o variabili HMI interne, consentendo un feedback visivo in tempo reale basato sugli stati della macchina.
Casi d'uso
Perfetto per impianti di trattamento acque, stabilimenti di lavorazione chimica e dashboard di monitoraggio petrolifero e del gas, dove una rappresentazione accurata della strumentazione di flusso è fondamentale per la sicurezza e l'efficienza operativa.
Compatibilità
Ottimizzato per WinCC Unified e WinCC V8. Il formato Dynamic SVG garantisce una scalatura nitida a qualsiasi risoluzione senza perdita di dettaglio.
Nota: Questo asset è stato generato utilizzando tecnologia IA. Si consiglia di verificare tutti i comportamenti grafici e i collegamenti delle proprietà all'interno del proprio ambiente di ingegneria specifico prima della distribuzione finale.
⚠️ Generato da IA: Questo dynamic svg è stato generato automaticamente utilizzando tecnologia IA. Potrebbe contenere errori o comportamenti inaspettati. Gli utenti sono responsabili di testarlo e validarlo prima di utilizzarlo in ambienti di produzione.
