Custom Web Control
Informazioni su KPI Sparkline Tile

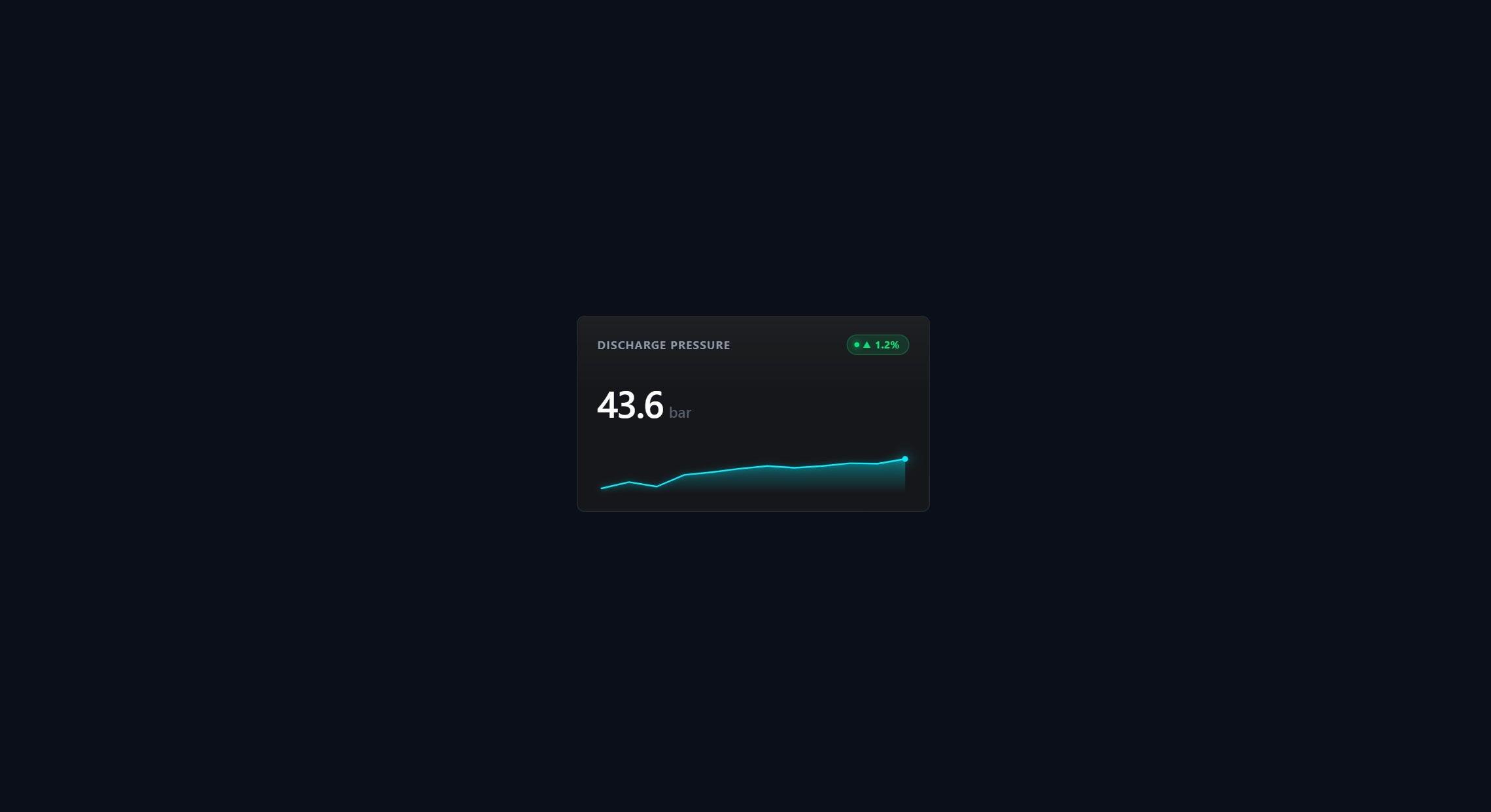

Il KPI Sparkline Tile è un indicatore di prestazione ad alta densità progettato per applicazioni industriali SCADA e HMI. Fornisce agli operatori una visione completa delle metriche critiche di processo combinando un valore numerico principale con la visualizzazione dell'andamento in tempo reale. Questo Custom Web Control consente una consapevolezza situazionale immediata grazie alla sparkline SVG integrata e agli indicatori di stato dinamici, rendendolo un componente essenziale per i dashboard moderni WinCC Unified e WinCC V8.
Caratteristiche principali
- Visualizzazione dinamica dell'andamento: La sparkline integrata riproduce i punti dati storici dall'array trendData, fornendo contesto ai valori correnti.
- Gestione visiva degli allarmi: Dispone di uno stato di allarme automatizzato che attiva un bordo rosso pulsante quando il valore supera highThreshold.
- Monitoraggio delle prestazioni: Un badge delta codificato a colori calcola e visualizza automaticamente le variazioni percentuali utilizzando la proprietà deltaValue, con intuitive frecce direzionali.
- Elementi interattivi: Supporta l'evento KPITileClicked per la navigazione drill-down e il metodo triggerAlarmManual per i test di sistema.
Personalizzazione
Il controllo offre 8 proprietà associabili per un'integrazione perfetta. Gli ingegneri possono personalizzare il backgroundColor per adattarlo agli standard aziendali e regolare lo sparklineColor per migliorare la visibilità. Le proprietà title e unit garantiscono una chiara identificazione della metrica, mentre il metodo resetTrend consente la cancellazione programmatica dei buffer di dati storici direttamente dagli script PLC o UI.
Casi d'uso
- Monitoraggio della produzione: Tracciamento della velocità del motore o delle velocità di throughput con contesto storico.
- Gestione delle utilities: Visualizzazione del consumo energetico o dei livelli di pressione nei diversi settori dell'impianto.
- Controllo qualità: Monitoraggio in tempo reale dei tassi di deviazione e delle violazioni delle soglie.
Compatibilità
Questo controllo è pienamente compatibile con WinCC Unified (TIA Portal) e WinCC V8. Supporta tecnologie web standard e non richiede plug-in aggiuntivi del browser per il funzionamento in runtime.
💡 Promemoria TIA Portal: Assicurarsi che l'opzione "Read only" sia deselezionata in TIA Portal quando si collegano i tag a proprietà che richiedono comunicazione bidirezionale. Ciò garantisce che il Custom Web Control possa interagire correttamente con il sistema di tag HMI.
⚠️ Generato da IA: Questo custom web control è stato generato utilizzando la tecnologia IA. Si consiglia vivamente di eseguire una validazione approfondita e test di sicurezza in un ambiente sandbox prima di distribuire questo controllo in un ambiente di produzione reale.
⚠️ Generato da IA: Questo custom web control è stato generato automaticamente utilizzando la tecnologia IA. Potrebbe contenere errori o comportamenti inattesi. Gli utenti sono responsabili del test e della convalida prima dell'uso in ambienti di produzione.
