Informazioni sul Motore Miscelatore

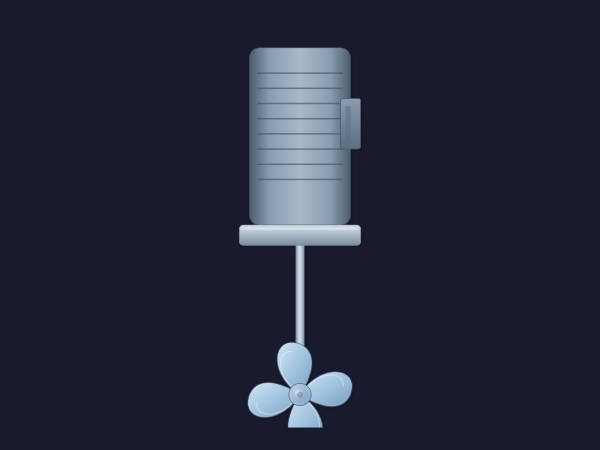

Il Motore Miscelatore è un componente Dynamic SVG ad alte prestazioni progettato specificamente per ambienti industriali SCADA e HMI. Questo asset fornisce una rappresentazione grafica ad alta fedeltà di un gruppo miscelatore industriale, completo di un'unità motore integrata. Progettato per un'integrazione perfetta all'interno di WinCC Unified e WinCC V8, consente agli ingegneri di creare visualizzazioni di processo intuitive che riflettono gli stati meccanici in tempo reale.
Caratteristiche Principali
- Simulazione del Movimento Dinamico: La proprietà MixerSpeed consente un'animazione fluida delle pale del miscelatore, fornendo agli operatori un feedback visivo immediato sulla velocità di rotazione.
- Controllo Flessibile del Gruppo: Regola l'allineamento verticale o orizzontale dell'intera unità utilizzando la proprietà MotorPosition per adattarla a geometrie specifiche dei serbatoi.
- Visibilità Condizionale: Attiva/disattiva la visualizzazione dell'albero di trasmissione tramite la proprietà booleana ShaftVisible per rappresentare diverse configurazioni meccaniche o stati di manutenzione.
Personalizzazione
Questo componente offre un'ampia flessibilità visiva attraverso le sue 6 proprietà principali. Gli utenti possono definire l'estetica dell'hardware utilizzando le proprietà BasicColor e BaseColor, mentre la proprietà BladeColor garantisce che le pale della girante e il mozzo risaltino rispetto al fluido di processo. Tutte le proprietà sono progettate per il collegamento diretto ai tag PLC, assicurando che l'HMI rifletta accuratamente le condizioni fisiche di campo senza script complessi.
Casi d'Uso
Il Motore Miscelatore è ideale per impianti di lavorazione chimica, linee di produzione alimentare e delle bevande e impianti di trattamento delle acque, dove il monitoraggio dell'agitazione e dei cicli di miscelazione è fondamentale per il controllo qualità e la sicurezza.
Compatibilità
Ottimizzato per le piattaforme WinCC Unified e WinCC V8. Il componente supporta il ridimensionamento standard SVG e i protocolli di interfaccia delle proprietà per una distribuzione rapida.
Nota: Questo Dynamic SVG è stato generato utilizzando la tecnologia IA. Si consiglia di verificare tutti i comportamenti grafici e i collegamenti delle proprietà in un ambiente di staging prima della distribuzione finale in un sistema di produzione.
