Custom Web Control
Informazioni su Dashboard Power Monitor

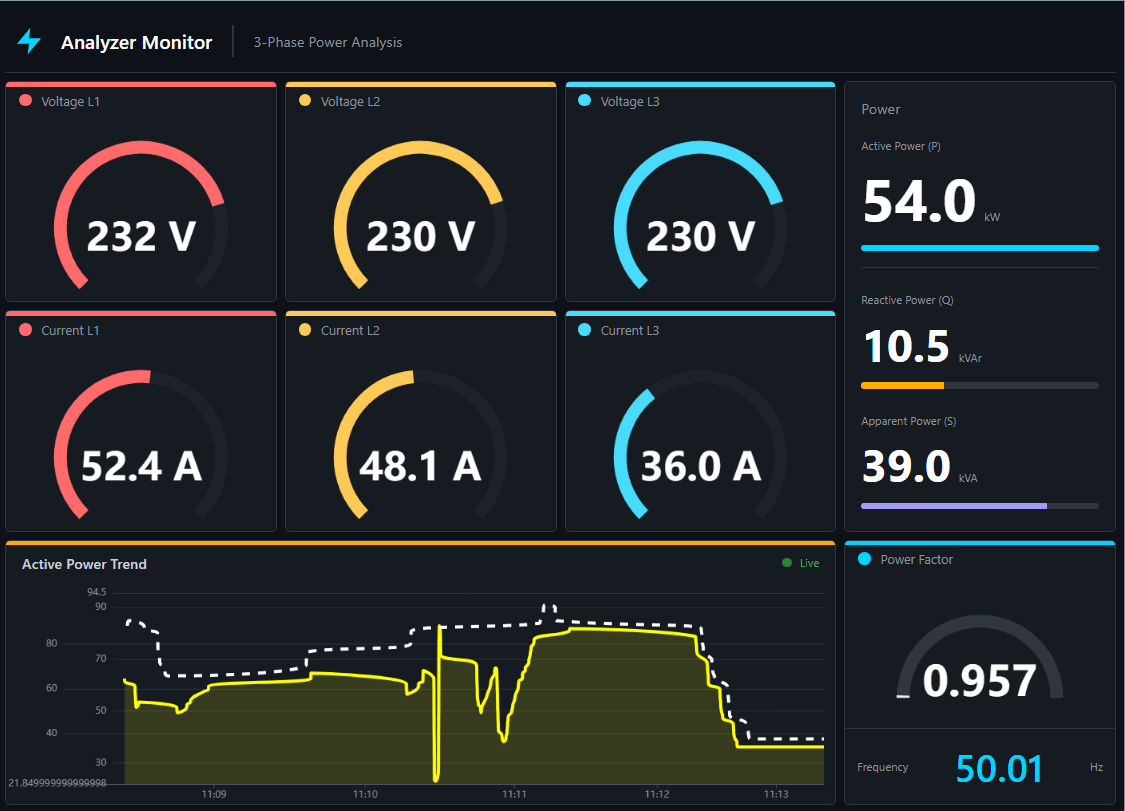

Il Dashboard Power Monitor è un Custom Web Control di livello professionale progettato per il monitoraggio elettrico completo in ambienti SCADA industriali. Fornisce un'interfaccia centralizzata per l'analisi della potenza 3-fase, combinando dati numerici in tempo reale con visualizzazione dinamica dei trend per garantire una gestione energetica ottimale e la salute del sistema.
Caratteristiche principali
- Analisi 3-fase: Monitorare la tensione (L1, L2, L3) e la corrente (L1, L2, L3) su tutte le fasi con indicatori dedicati e letture ad alta precisione.
- Metriche di potenza: Calcolo e visualizzazione in tempo reale di potenza attiva (kW), potenza reattiva (kVAr), potenza apparente (kVA), fattore di potenza e frequenza.
- Trend dinamici: Grafico trend integrato con intervalli di tempo configurabili, asse Y a scala automatica e sovrapposizioni di linee limite per l'analisi dei dati storici.
- Intelligenza degli eventi: Logica integrata per attivare eventi come PowerLimitExceeded e PhaseImbalanceDetected per la notifica immediata all'operatore.
Personalizzazione
Il controllo offre 34 proprietà regolabili per un'integrazione perfetta. Gli utenti possono definire i valori massimi della scala tramite voltageMax e currentMax, personalizzare tutto il testo dell'interfaccia utilizzando label come labelVoltage e labelTrend, e regolare l'estetica visiva tramite backgroundColor e impostazioni specifiche della dimensione del carattere per gauge e riepiloghi. Il grafico trend è estremamente flessibile, consentendo l'attivazione/disattivazione della griglia e la definizione manuale dell'intervallo dell'asse Y.
Casi d'uso
Perfetto per sistemi di gestione dell'energia (EMS), centri di controllo motori, monitoraggio di sottostazioni e qualsiasi impianto industriale che necessiti di un controllo preciso della distribuzione elettrica e dei modelli di consumo.
Compatibilità
Pienamente compatibile con WinCC Unified (TIA Portal) e WinCC V8. Il controllo supporta il data binding bidirezionale per tutte le proprietà numeriche e di configurazione.
💡 Promemoria TIA Portal: Assicurarsi che l'opzione "Read only" sia deselezionata in TIA Portal quando si collegano tag a proprietà che richiedono accesso in scrittura dal controllo. Ciò è essenziale per far funzionare correttamente metodi come resetTrend all'interno del runtime HMI.
⚠️ Generato dall'IA: Questo custom web control è stato generato automaticamente utilizzando l'IA. Eseguire test e convalide approfondite in un ambiente di staging prima di distribuirlo nei sistemi di produzione.
