Dynamic SVG

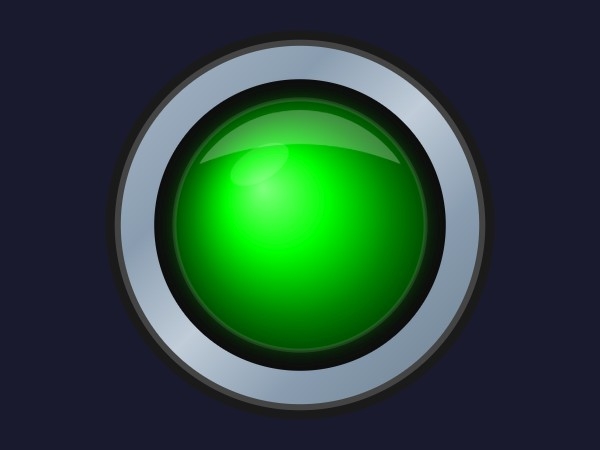

Informazioni su Sensor Indicator
Il Sensor Indicator è un componente Dynamic SVG ad alte prestazioni, progettato specificamente per ambienti industriali SCADA e HMI. Questa grafica versatile offre una rappresentazione visiva chiara e ad alta fedeltà degli stati fisici dei sensori, consentendo agli operatori di monitorare lo stato delle apparecchiature di campo con precisione e chiarezza all'interno del digital twin o della panoramica di processo.
Caratteristiche principali
- Visualizzazione dinamica dello stato: passa senza interruzioni tra stato attivo e inattivo utilizzando la proprietà booleana SensorActive.
- Effetti di illuminazione avanzati: controlli integrati dei gradienti per gli stati della lente che offrono un'estetica industriale realistica.
- Scalabilità vettoriale: in quanto Dynamic SVG, l'indicatore mantiene una nitidezza perfetta a qualsiasi risoluzione senza pixelature.
Personalizzazione
Il Sensor Indicator offre 5 proprietà configurabili per adattarsi al design aziendale o a specifici requisiti di processo. Gli utenti possono definire il BasicColor per l'alloggiamento principale e attivare/disattivare ShowReflections per abilitare o disabilitare le sovrapposizioni di vetro realistiche. Il feedback visivo per gli stati del sensore è completamente regolabile tramite le proprietà ActiveColor e InactiveColor, che controllano i gradienti interni degli elementi della lente.
Casi d'uso
- Rilevamento di prossimità: visualizzazione del rilevamento di pezzi su una linea di trasporto.
- Finecorsa: indica quando una valvola o un braccio meccanico ha raggiunto la posizione finale.
- Interblocchi di sicurezza: fornisce feedback immediato sullo stato di barriere fotoelettriche o sensori porta.
- Allarmi di processo: utilizza i cambi di colore per evidenziare attivazioni critiche dei sensori in celle di automazione complesse.
Compatibilità
Questo componente è completamente compatibile con WinCC Unified (PC e Unified Comfort Panels) e WinCC V8. Segue lo schema standard Siemens Dynamic SVG, consentendo un'implementazione diretta tramite drag-and-drop e il binding dei tag senza scripting aggiuntivo.
Avvertenza: questo Dynamic SVG è stato generato automaticamente utilizzando tecnologia AI. Si raccomanda vivamente agli ingegneri di eseguire test funzionali e validazioni approfonditi in un ambiente sandbox prima di distribuire questo componente in sistemi di produzione attivi o safety-critical.
⚠️ Generato da AI: questo dynamic svg è stato generato automaticamente utilizzando tecnologia AI. Può contenere errori o comportamenti inaspettati. Gli utenti sono responsabili del test e della validazione prima dell'uso in ambienti di produzione.
