3-Wege-Ventil | Dynamic SVG | WinCC Unified und V8

9 Downloads
Kostenlos

Erstellt mit dem HMIx KI-Generator

Diese Ressource wurde mit KI auf ai.hmix.tech erstellt. Beschreibe, was du brauchst, und generiere eigene HMI-Controls in Minuten — kostenlos.

Dynamic SVG

Über das 3-Wege-Ventil

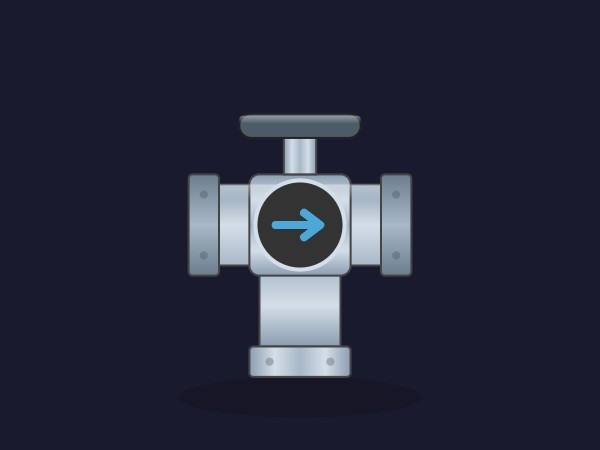

Das 3-Wege-Ventil ist eine hochwertige Dynamic SVG-Komponente für professionelle SCADA- und HMI-Umgebungen. Es verfügt über eine realistische Metalloptik mit T-Stück-Design und bietet eine klare, intuitive Darstellung von Fluidumlenkungs- oder Mischprozessen. Mit einer Frontalaufsicht (Elevation) gestaltet, lässt es sich nahtlos in standardmäßige industrielle Rohrleitungspläne integrieren und bewahrt gleichzeitig über ein fortschrittliches Verlaufsmapping ein modernes Erscheinungsbild mit 3D-Effekt.

Hauptmerkmale

  • Dynamische Strömungsvisualisierung: Echtzeitdarstellung der Fluidpfade mittels integriertem Strömungsindikator.
  • Design in Industriequalität: gebürstete Edelstahltexturen, detailreiche Flansche mit Schraubenlochvertiefungen und ein oben montierter Antrieb für hohe visuelle Klarheit.
  • Hohe Leistung: die schlanke SVG-Architektur gewährleistet flüssiges Rendering und Skalierung ohne Pixelbildung auf hochauflösenden Bedienpaneelen.
  • Zustandsbasierte Färbung: Betriebszustände wie laufend, gestoppt oder Störung lassen sich einfach über dynamisches Farb-Binding anzeigen.

Anpassung

Diese Komponente bietet 5 spezifische Eigenschaften für eine tiefe Integration in Ihre Automatisierungslogik. Verwenden Sie BasicColor, um den Status des Hauptventilkörpers zu definieren, und FlangeColor, um bestimmte Rohrleitungsstandards zu erfüllen. Die Eigenschaft FlowDirection ermöglicht die präzise Steuerung der Drehung des internen Weichenelements, während FlowColor und ShowIndicator visuelle Rückmeldungen zum transportierten Medium und zur Sichtbarkeit des Richtungsspfeils liefern.

Anwendungsfälle

Ideal für Chemieanlagen, Wasseraufbereitungsanlagen sowie Produktionslinien der Lebensmittel- und Getränkeindustrie, in denen Misch-, Umlenk- oder Bypass-Vorgänge überwacht werden müssen. Es eignet sich hervorragend für komplexe Prozessfließbilder (PFD) und leistungsstarke HMI-Dashboards.

Kompatibilität

Vollständig kompatibel mit WinCC Unified und WinCC V8. Die Komponente unterstützt standardmäßiges HMI-Tag-Binding für alle dynamischen Eigenschaften und benötigt für den Grundbetrieb keine zusätzliche Skripterstellung.

⚠️ KI-generiert: Dieses dynamic SVG wurde automatisch mittels KI erstellt. Bitte testen und validieren Sie die visuellen Zustände und Property-Bindings vor dem Einsatz in Produktionsumgebungen.

⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind dafür verantwortlich, es vor dem Einsatz in Produktionsumgebungen zu testen und zu validieren.

Diese Ressource teilen:
Letzte Aktualisierung:11. Mai 2026
Veröffentlicht:11. Mai 2026
