Dynamic SVG

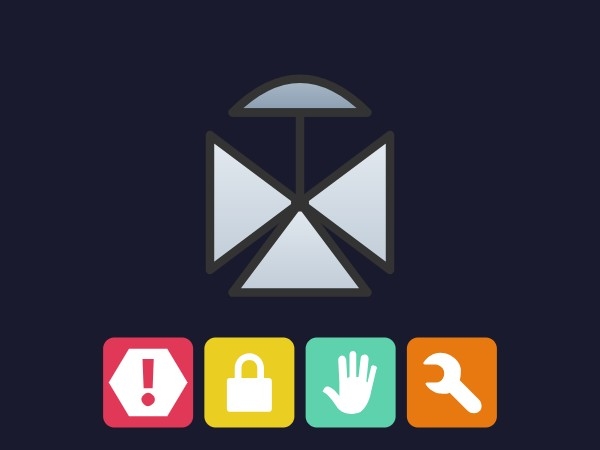

Über das 3-Wege-Ventilsymbol
Das 3-Wege-Ventilsymbol ist ein hochwertiger Dynamic SVG für professionelle SCADA- und HMI-Umgebungen. Diese Komponente bietet eine realistische visuelle Darstellung eines industriellen Drei-Wege-Ventils mit metallischer Bürstenstahl-Optik und pneumatischem Antrieb. Sie wurde für die Visualisierung von Prozessströmen entwickelt und ermöglicht Bedienern, die Fluiddurchflussrichtung und den Anlagenzustand auf einen Blick in einem vereinheitlichten industriellen Dashboard zu überwachen.
Hauptmerkmale
- Hochwertige Visualisierungen: realistische metallische Verläufe und industrielles Design nach ISA-101-Standards für Klarheit und Tiefe.
- Integrierte Statusleiste: enthält eine dedizierte StatusIconsBar an der Basis der Komponente zur Anzeige kritischer Betriebszustände, ohne den Bildschirm zu überladen.
- Dynamische Durchflussanzeige: unterstützt visuelle Rückmeldungen für verschiedene Durchflusspfade, sodass Bediener die Prozessführung sofort überprüfen können.
- Optimierte Leistung: das leichtgewichtige SVG-Format gewährleistet eine flüssige Darstellung auch auf HMI-Panels mit geringer Leistung.
Anpassung
Dieses Steuerelement bietet 10 dynamische Eigenschaften für die tiefe Integration mit Ihrer PLC-Logik. Sie können den BasicColor und den ActuatorColor an die Farbcodierung Ihrer Anlage anpassen. Die integrierte Statusleiste ist über boolesche Schalter wie ShowIconAlarm, ShowIconLock, ShowIconManual und ShowIconMaintenance vollständig konfigurierbar. Darüber hinaus kann das Aussehen jedes Statussymbols über spezifische Farb-Tags wie ColorAlarm und ColorMaintenance für eine präzise Zustandssignalisierung gesteuert werden.
Anwendungsfälle
Dieses Symbol ist ideal für komplexe Fluidmanagementsysteme, Chemieanlagen und Wasseraufbereitungsanlagen, in denen 3-Wege-Verteil- oder -Mischventile entscheidend sind. Es eignet sich perfekt für prozessdichte Übersichten und detaillierte Diagnosebilder.
Kompatibilität
Vollständig kompatibel mit WinCC Unified und WinCC V8. Die Komponente ist bereit für Drag-and-Drop-Bereitstellung mit voller Unterstützung für Tag-Bindung in TIA Portal.
Hinweis: dieser dynamic SVG wurde mit KI-Technologie erstellt. Es wird empfohlen, vor der endgültigen Bereitstellung in Produktionssystemen eine funktionale Validierung in Ihrer spezifischen HMI-Umgebung durchzuführen.
⚠️ KI-generiert: dieser dynamic svg wurde automatisch mit KI-Technologie erstellt. Er kann Fehler oder unerwartetes Verhalten enthalten. Die Benutzer sind für das Testen und Validieren vor dem Einsatz in Produktionsumgebungen verantwortlich.
1 Bewertungen
