Dynamic SVG

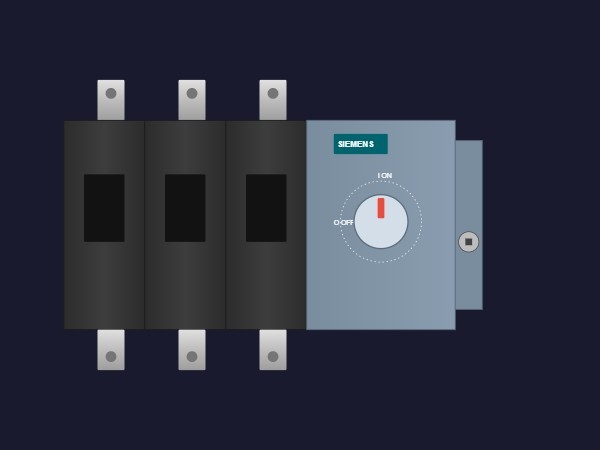

Über den Lasttrennschalter
Der Lasttrennschalter ist eine hochpräzise Dynamic SVG-Komponente, die speziell für industrielle Energieverteilung und elektrische Überwachung in SCADA- und HMI-Umgebungen entwickelt wurde. Dieser Lasttrennschalter für 630 A bietet eine klare, vektorbasierte Darstellung von Hochstrom-Schaltgeräten und gewährleistet eine scharfe Visualisierung bei jedem Zoomfaktor auf modernen Bedienoberflächen.
Hauptmerkmale
- Dynamische mechanische Rückmeldung: Verfügt über einen realistisch rotierenden Griff, der eine sofortige visuelle Bestätigung des physischen Schaltzustands liefert.
- Hochstromausführung: Modelliert nach standardmäßigen industriellen Lasttrennschaltern für 630 A und sorgt so für eine authentische Darstellung in elektrischen Schaltplänen.
- Nahtlose Integration: Entwickelt für native Leistung in WinCC-Umgebungen ohne Bedarf an komplexer Skripterstellung.
Anpassung
Das Steuerelement bietet drei primäre Eigenschaften für eine tiefe Integration in Ihre Automatisierungslogik: BasicColor ermöglicht die Definition der Gehäusefarbe entsprechend Ihren Unternehmensstandards oder dem Panel-Design; SwitchPosition akzeptiert numerische Werte zur Steuerung der präzisen Drehung des Griffs (einschließlich negativer Werte für eine linksseitige Ausrichtung); und Status stellt eine dedizierte Farbeigenschaft bereit, um den Betriebszustand oder das Anliegen von Spannung anzuzeigen.
Anwendungsfälle
- Energieverteilungszentren: Überwachung der eingehenden Haupteinspeisungen und abgehenden Abgangsstromkreise.
- Motor Control Centers (MCC): Visualisierung des Trennzustands von schweren industriellen Maschinen.
- Energiemanagement-Dashboards: Bereitstellung klarer Statusübersichten für die gesamte elektrische Infrastruktur einer Anlage.
Kompatibilität
Dieses Dynamic SVG ist vollständig kompatibel mit WinCC Unified und WinCC V8. Es unterstützt standardmäßige HMI-Tag-Bindings für alle dynamischen Eigenschaften und sorgt so für eine Plug-and-Play-Erfahrung für Automatisierungsingenieure.
Hinweis: Diese Komponente wurde mit KI-Technologie erstellt. Es wird empfohlen, das visuelle Verhalten und die Eigenschafts-Bindings in Ihrer spezifischen Engineering-Umgebung zu überprüfen, bevor sie endgültig in einem Produktivsystem eingesetzt wird.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mit KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Die Benutzer sind dafür verantwortlich, es vor dem Einsatz in Produktionsumgebungen zu testen und zu validieren.
