Dynamic SVG
Über die Drosselklappe

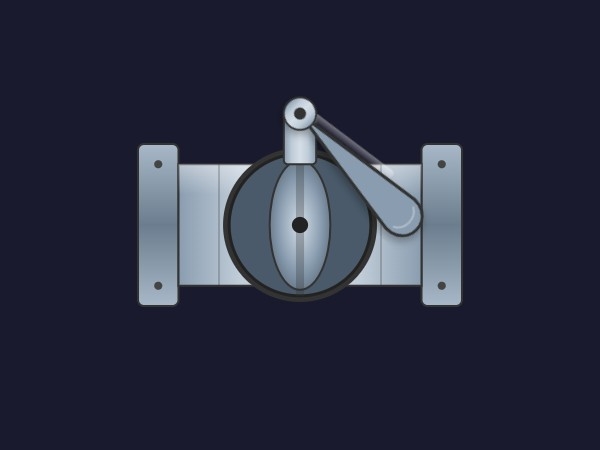

Die Drosselklappe ist eine hochpräzise Dynamic SVG-Komponente, entwickelt für professionelle SCADA- und HMI-Umgebungen. Speziell ausgelegt für WinCC Unified und WinCC V8.0, bietet dieses Bedienelement eine realistische metallische Optik mit Effekten aus gebürstetem Stahl und Chrom. Es verfügt über einen robusten zylindrischen Körper mit schweren Seitenflanschen und einer zentralen Welle und bietet dem Bediener eine klare, intuitive visuelle Darstellung der Fluidsteuerungszustände über eine anspruchsvolle, in 3D simulierte Benutzeroberfläche.
Hauptmerkmale
- Dynamische Visualisierung: verfügt über eine zentrale Scheibe mit Aussparungseffekt, die eine visuelle Echtzeit-Rückmeldung des physischen Zustands der Klappe ermöglicht.
- Erweiterte Darstellung: nutzt mehrstufige lineare Verläufe und halbtransparente Überlagerungen, um Lichtreflexionen auf metallischen Oberflächen zu simulieren.
- Dual-Action-Animation: synchronisierte Bewegung zwischen dem manuellen Hebelantrieb und der inneren Klappenscheibe für einen realistischen Betrieb.
- Industrielle Ästhetik: kontrastreiches Design mit Steel-, Blue-Steel- und Shadow-Paletten für maximale Sichtbarkeit in Leitwarten-Umgebungen.
Anpassung
Das Bedienelement ist vollständig über fünf Haupteigenschaften konfigurierbar, die direkt an PLC-Tags gebunden werden können. Passen Sie BasicColor und DiscColor an die Codierungsstandards Ihrer Anlage an. Steuern Sie den mechanischen Zustand mit DiscOpeningAngle (0–100 %) und LeverRotation, um eine Vierteldrehung zu simulieren. Zusätzlich ermöglicht die boolesche Eigenschaft ShowLever das Umschalten der Sichtbarkeit des manuellen Antriebs je nach konkretem Klappenmodell in Ihrem Prozess.
Anwendungsfälle
Diese Komponente ist ideal für Wasseraufbereitungsanlagen, chemische Verarbeitungsanlagen und HLK-Systeme, in denen eine präzise Überwachung der Durchflussregelung entscheidend ist. Sie eignet sich perfekt für hochdichte Prozessübersichten und detaillierte Geräte-Faceplates.
Kompatibilität
Vollständig optimiert für WinCC Unified und WinCC V8.0. Die SVG-Struktur gewährleistet eine scharfe Skalierung bei jeder Auflösung ohne Detailverlust und ist somit sowohl mit großen Leitwarten-Displays als auch mit mobilen Bedienpaneelen kompatibel.
Hinweis: dieses dynamic SVG wurde automatisch mittels KI generiert. Bitte stellen Sie sicher, dass Sie die Property-Bindings und das visuelle Verhalten in Ihrer spezifischen Engineering-Umgebung testen und validieren, bevor Sie es in einem Produktionssystem einsetzen.
